ເປັນຫຍັງ SiC coated Graphite Susceptor ເປັນສິ່ງຈໍາເປັນສໍາລັບ Semiconductor Epitaxy

ເນື່ອງຈາກອຸປະກອນ semiconductor ສືບຕໍ່ພັດທະນາໄປສູ່ພະລັງງານທີ່ສູງຂຶ້ນ, ຄວາມຖີ່ທີ່ສູງຂຶ້ນ, ແລະການລວມເຂົ້າກັນຫຼາຍຂຶ້ນ, ຄວາມຕ້ອງການທີ່ວາງໄວ້ໃນອຸປະກອນການຂະຫຍາຍຕົວຂອງ epitaxial ໄດ້ກາຍເປັນຄວາມຕ້ອງການເພີ່ມຂຶ້ນ. ບໍ່ວ່າຈະເປັນການຜະລິດອຸປະກອນພະລັງງານ SiC, ອົງປະກອບ GaN RF, ຊິບ LED, ຫຼື silicon epitaxial wafers, ຜູ້ຜະລິດອີງໃສ່ອົງປະກອບທີ່ສໍາຄັນຫນຶ່ງພາຍໃນເຕົາປະຕິກອນ - ຕົວຕ້ານທານກາຟທີ່ເຄືອບ SiC.

ເຖິງແມ່ນວ່າບໍ່ຄ່ອຍຈະເຫັນໄດ້ຢູ່ນອກຫ້ອງຕິກິຣິຍາ, ອົງປະກອບນີ້ມີຜົນກະທົບໂດຍກົງຕໍ່ຄວາມສອດຄ່ອງຂອງອຸນຫະພູມ wafer, ການຜະລິດອະນຸພາກ, ອາຍຸການເຄືອບ, ແລະໃນທີ່ສຸດຜົນຜະລິດອຸປະກອນ.

SiC-Coated Graphite Susceptor ແມ່ນຫຍັງ?

ເຄື່ອງດູດກຼາໄບທີ່ເຄືອບ SiC ແມ່ນອົງປະກອບກຼາໄບທີ່ເຮັດດ້ວຍເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາ, ປົກປ້ອງໂດຍການເຄືອບຊີລິຄອນຄາໄບຄາໄບ້ດ້ວຍສານເຄມີທີ່ຫນາແຫນ້ນ.

ພາຍໃນເຄື່ອງປະຕິກອນ epitaxial, susceptor ປະຕິບັດຫນ້າທີ່ທີ່ສໍາຄັນຫຼາຍ:

• ສະຫນັບສະຫນູນ wafers semiconductor ຕະຫຼອດຂະບວນການຂະຫຍາຍຕົວ
• ໂອນຄວາມຮ້ອນຢ່າງເປັນເອກະພາບຈາກເຄື່ອງເຮັດຄວາມຮ້ອນໄປຫາ wafer
• Rotates ຮ່ວມກັບ wafer ເພື່ອປັບປຸງຄວາມສອດຄ່ອງຂອງຮູບເງົາ
• ຮັກສາຄວາມຫມັ້ນຄົງຂອງມິຕິລະດັບພາຍໃຕ້ວົງຈອນຄວາມຮ້ອນຊ້ໍາຊ້ອນ
• ປົກປ້ອງຊັ້ນຍ່ອຍ graphite ຈາກອາຍແກັສຂະບວນການ corrosive

ອີງຕາມຂະບວນການ, susceptors ອາດຈະຖືກອອກແບບເປັນ pancake susceptors, susceptors barrel, trays, carriers wafer, ຫຼືອົງປະກອບ reactor ປັບແຕ່ງ.

ເປັນຫຍັງບໍ່ໃຊ້ Bare Graphite?

Graphite ໄດ້​ຮັບ​ການ​ຮັບ​ຮູ້​ເປັນ​ຫນຶ່ງ​ໃນ​ອຸ​ປະ​ກອນ​ວິ​ສະ​ວະ​ກໍາ​ທີ່​ມີ​ຄວາມ​ຮ້ອນ​ສູງ​ທີ່​ດີ​ທີ່​ສຸດ​ເນື່ອງ​ຈາກ​ວ່າ​:

·ການນໍາຄວາມຮ້ອນທີ່ດີເລີດ

· ຄ່າສໍາປະສິດການຂະຫຍາຍຄວາມຮ້ອນຕ່ໍາ

·ຄວາມຫມັ້ນຄົງຂອງອຸນຫະພູມສູງ

· ເຄື່ອງຈັກງ່າຍ

·ຄວາມຫນາແຫນ້ນຕ່ໍາ

ຢ່າງໃດກໍຕາມ, graphite ເປົ່າແມ່ນບໍ່ເຫມາະສົມສໍາລັບການປຸງແຕ່ງ semiconductor ໂດຍກົງ.

ໃນລະຫວ່າງການ epitaxy, ທາດອາຍຜິດໃນຂະບວນການເຊັ່ນ: H₂, HCl, NH₃, silane, chlorosilanes, ແລະທາດປະສົມໂລຫະ - ອິນຊີຢ່າງຕໍ່ເນື່ອງໂຈມຕີພື້ນຜິວ graphite ທີ່ຖືກເປີດເຜີຍ. ເມື່ອເວລາຜ່ານໄປ, graphite ເລີ່ມ oxidize, corrode, ແລະປ່ອຍອະນຸພາກກາກບອນ.

ອະນຸພາກເຫຼົ່ານີ້ສາມາດ:

·ປົນເປື້ອນ wafers,

·ເພີ່ມຄວາມຫນາແຫນ້ນຂອງຂໍ້ບົກພ່ອງ,

· ຫຼຸດ​ຜ່ອນ​ຄວາມ​ເປັນ​ເອ​ກະ​ພາບ epitaxial​,

· ຫຼຸດໄລຍະການບຳລຸງຮັກສາເຕົາປະຕິກອນ.

ດັ່ງນັ້ນ, ເກືອບທຸກເຄື່ອງປະຕິກອນ semiconductor ທີ່ທັນສະໄຫມໃຊ້ການເຄືອບເຊລາມິກປ້ອງກັນແທນທີ່ຈະເປັນ graphite exposed.

ເປັນຫຍັງຊິລິໂຄນຄາໄບ້ຈຶ່ງເປັນການເຄືອບທີ່ຕ້ອງການ?

ໃນບັນດາວັດສະດຸເຄືອບທີ່ມີຢູ່ - ລວມທັງ BN, ZrB₂, TaC, ແລະການເຄືອບ Oxide ຕ່າງໆ - CVD silicon carbide ໄດ້ກາຍເປັນມາດຕະຖານອຸດສາຫະກໍາເນື່ອງຈາກວ່າມັນສະຫນອງຄວາມສົມດູນທີ່ດີເລີດຂອງຄຸນສົມບັດຄວາມຮ້ອນ, ເຄມີ, ແລະກົນຈັກ.

ຂໍ້​ໄດ້​ປຽບ​ທີ່​ສໍາ​ຄັນ​ປະ​ກອບ​ມີ​:

• ຄວາມຕ້ານທານທາງເຄມີທີ່ໂດດເດັ່ນ: SiC ທີ່ມີຄວາມຫນາແຫນ້ນປ້ອງກັນທາດອາຍພິດຈາກການກັດກ່ອນເຖິງຊັ້ນຍ່ອຍຂອງກາຟ, ຂະຫຍາຍອາຍຸອົງປະກອບຢ່າງຫຼວງຫຼາຍ.
• ການ​ນໍາ​ໃຊ້​ຄວາມ​ຮ້ອນ​ທີ່​ດີ​ເລີດ​: ການ​ນໍາ​ໃຊ້​ຄວາມ​ຮ້ອນ​ສູງ​ເຮັດ​ໃຫ້​ການ​ໂອນ​ຄວາມ​ຮ້ອນ​ຢ່າງ​ວ່ອງ​ໄວ​ໃນ​ຂະ​ນະ​ທີ່​ຮັກ​ສາ​ຄວາມ​ເປັນ​ເອ​ກະ​ພາບ​ຂອງ​ອຸນ​ຫະ​ພູມ​ທີ່​ດີ​ເລີດ​ໃນ​ທົ່ວ wafer ໄດ້​.
• ການຂະຫຍາຍຄວາມຮ້ອນຕໍ່າບໍ່ກົງກັນ: ຄ່າສໍາປະສິດການຂະຫຍາຍຄວາມຮ້ອນຂອງ SiC ກົງກັບ graphite ຢ່າງໃກ້ຊິດ, ຫຼຸດຜ່ອນຄວາມກົດດັນພາຍໃນໃນໄລຍະການໃຫ້ຄວາມຮ້ອນຊ້ໍາອີກຄັ້ງແລະຄວາມເຢັນ.
• ຄວາມແຂງສູງ: ການເຄືອບຕ້ານການຂັດໃນລະຫວ່າງການໂຫຼດ wafer ແລະການເຮັດວຽກຂອງເຕົາປະຕິກອນ.
• ຄວາມບໍລິສຸດສູງ: ການເຄືອບ CVD SiC ທີ່ມີຄຸນນະພາບສູງຫຼຸດຜ່ອນການປົນເປື້ອນຂອງໂລຫະແລະການຜະລິດອະນຸພາກ - ທີ່ສໍາຄັນສໍາລັບການຜະລິດ semiconductor ກ້າວຫນ້າ.

ເປັນຫຍັງການປ່ອຍອາຍພິດທາງເຄມີ (CVD)?

ເຕັກໂນໂລຢີການເຄືອບຕ່າງໆມີຢູ່, ລວມທັງ:

· ການສີດພົ່ນ plasma

· ການເຄືອບ Sol-gel

· ການຝາກໄຟຟ້າ

· ການຫຸ້ມຫໍ່ຊີມັງ

· ການເຄືອບແປງ

ແນວໃດກໍ່ຕາມ, ການຜະລິດ semiconductor ນິຍົມຢ່າງລົ້ນເຫຼືອ Chemical Vapor Deposition (CVD) ເນື່ອງຈາກວ່າມັນຜະລິດການເຄືອບດ້ວຍ:

· ຄວາມ​ບໍ​ລິ​ສຸດ​ສູງ​ທີ່​ສຸດ​,

· ຄວາມ​ຫນາ​ແຫນ້ນ​ທີ່​ດີ​ເລີດ​,

· ຄວາມຫນາແຫນ້ນ,

·​ການ​ຕິດ​ຕໍ່​ທີ່​ດີກ​ວ່າ​,

· porosity ຕ່ໍາ,

· ຄວາມສອດຄ່ອງທີ່ດີເລີດກ່ຽວກັບເລຂາຄະນິດທີ່ຊັບຊ້ອນ.

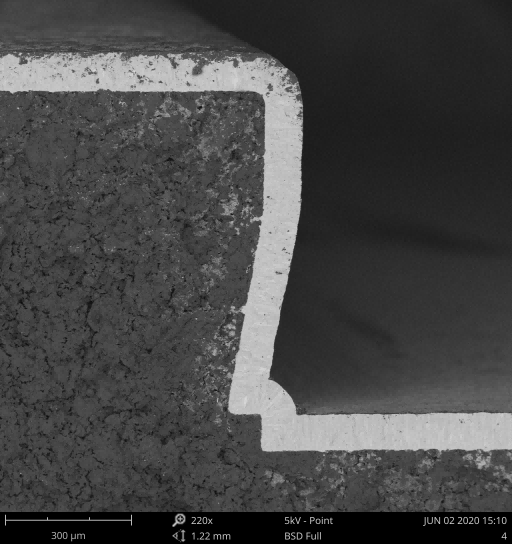

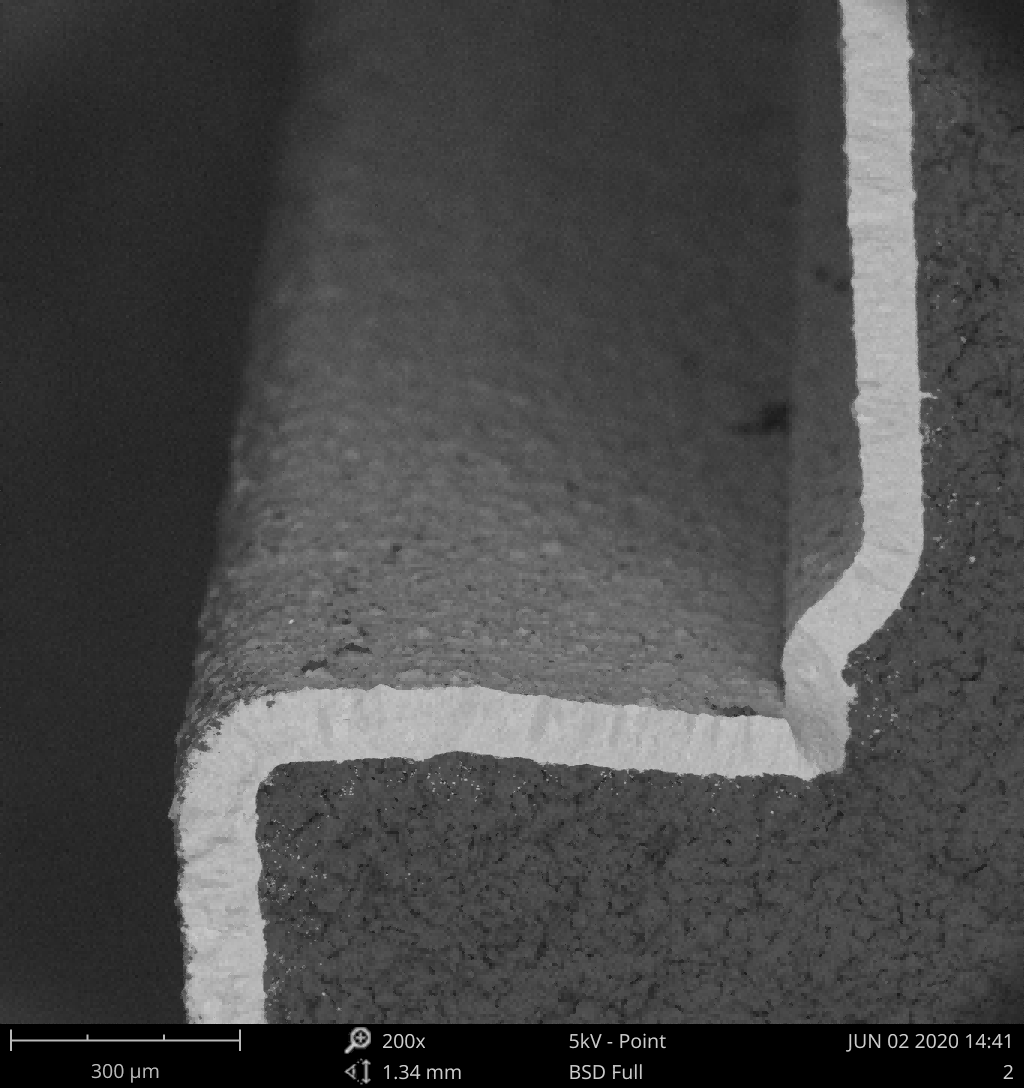

ບໍ່ເຫມືອນກັບສານເຄືອບສີດພົ່ນທີ່ມັກຈະມີຮູຂຸມຂົນແລະສ່ວນຕິດຕໍ່ທີ່ອ່ອນແອ, CVD SiC ປະກອບເປັນຊັ້ນ crystalline ຫນາແຫນ້ນທີ່ຖືກຜູກມັດທາງເຄມີກັບ substrate graphite, ເຮັດໃຫ້ມີຊີວິດການບໍລິການທີ່ຍາວນານຫຼາຍພາຍໃຕ້ເງື່ອນໄຂຂະບວນການທີ່ຮຸນແຮງ.

ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ

ອົງປະກອບ graphite ເຄືອບ SiC ໄດ້ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນ:

SiC Epitaxy: ສະຫນັບສະຫນູນ wafers SiC ແບບ conductive ແລະ semi-insulating ໃນໄລຍະການຂະຫຍາຍຕົວ homoepitaxial ສໍາລັບ MOSFETs, SBDs, ແລະອຸປະກອນພະລັງງານອື່ນໆ.

Silicon Epitaxy: ການສະຫນອງເວທີຄວາມຮ້ອນທີ່ຫມັ້ນຄົງສໍາລັບ silicon wafer epitaxy ທີ່ໃຊ້ໃນ CMOS ແລະການຜະລິດ semiconductor ພະລັງງານ.

GaN Epitaxy: ສະຫນັບສະຫນູນການຂະຫຍາຍຕົວຂອງ GaN-on-Si ແລະ GaN-on-SiC ສໍາລັບອຸປະກອນ RF, HEMTs, MicroLEDs, ແລະພະລັງງານເອເລັກໂຕຣນິກ.

ການຜະລິດ LED: ນໍາໃຊ້ພາຍໃນເຕົາປະຕິກອນ MOCVD ສໍາລັບສີຟ້າ, ສີຂຽວ, UV, ແລະການຂະຫຍາຍຕົວ epitaxial MicroLED.

ສະຫຼຸບ

ໃນຂະນະທີ່ຂະບວນການ semiconductor ສືບຕໍ່ກ້າວໄປສູ່ wafers ຂະຫນາດໃຫຍ່, ປ່ອງຢ້ຽມຂະບວນການທີ່ເຄັ່ງຄັດ, ແລະຄວາມຫນາແຫນ້ນຂອງຂໍ້ບົກພ່ອງຕ່ໍາ, ຄວາມສໍາຄັນຂອງອົງປະກອບຂອງເຕົາປະຕິກອນທີ່ມີປະສິດທິພາບສູງຍັງສືບຕໍ່ເຕີບໂຕ.

CVD SiC-coated graphite susceptors ໄດ້ກາຍເປັນສິ່ງທີ່ຂາດບໍ່ໄດ້ເນື່ອງຈາກວ່າພວກເຂົາເຈົ້າປະສົມປະສານປະສິດທິພາບຄວາມຮ້ອນທີ່ດີກວ່າຂອງ graphite ກັບ silicon carbide ທົນທານຕໍ່ສານເຄມີທີ່ໂດດເດັ່ນ, ຄວາມບໍລິສຸດ, ແລະຄວາມທົນທານ.

ບໍ່ວ່າຈະເປັນສໍາລັບອຸປະກອນພະລັງງານ SiC, GaN RF ເອເລັກໂຕຣນິກ, ການຜະລິດ LED, ຫຼື silicon epitaxy, ການລົງທຶນໃນຄຸນນະພາບສູງ SiC-coated graphite ອົງປະກອບປະກອບສ່ວນໂດຍກົງໃຫ້ຜົນຜະລິດທີ່ສູງຂຶ້ນ, uptime ອຸປະກອນຍາວ, ແລະຄ່າໃຊ້ຈ່າຍການຜະລິດຕ່ໍາ.
