ເຄື່ອງຮັບແສງ UV LED

VeTek Semiconductor ເປັນຜູ້ຜະລິດທີ່ມີຄວາມຊ່ຽວຊານໃນ UV LED Susceptors, ມີການຄົ້ນຄວ້າແລະການພັດທະນາແລະປະສົບການການຜະລິດຫຼາຍປີໃນ LED EPI susceptors, ແລະໄດ້ຮັບການຍອມຮັບຈາກລູກຄ້າຈໍານວນຫຼາຍໃນອຸດສາຫະກໍາ.

LED, ນັ້ນແມ່ນ, ໄດໂອດປ່ອຍແສງ semiconductor, ລັກສະນະທາງກາຍະພາບຂອງ luminescence ຂອງມັນແມ່ນວ່າຫຼັງຈາກ semiconductor pn junction ຖືກ energized, ພາຍໃຕ້ການຂັບເຄື່ອນຂອງທ່າແຮງໄຟຟ້າ, ເອເລັກໂຕຣນິກແລະຮູໃນວັດສະດຸ semiconductor ຖືກລວມເຂົ້າກັນເພື່ອສ້າງ photons, ດັ່ງນັ້ນ. ບັນລຸ luminescence semiconductor. ດັ່ງນັ້ນ, ເທກໂນໂລຍີ epitaxial ແມ່ນຫນຶ່ງໃນພື້ນຖານແລະຫຼັກຂອງ LED, ແລະມັນຍັງເປັນປັດໃຈຕັດສິນຕົ້ນຕໍສໍາລັບຄຸນລັກສະນະໄຟຟ້າແລະ optical ຂອງ LED.

ເທກໂນໂລຍີ Epitaxy (EPI) ຫມາຍເຖິງການເຕີບໃຫຍ່ຂອງວັດສະດຸຜລຶກດຽວຢູ່ເທິງຊັ້ນໃຕ້ດິນຂອງຜລຶກດຽວທີ່ມີການຈັດລຽງຂອງເສັ້ນດ່າງດຽວກັນກັບຊັ້ນໃຕ້ດິນ. ຫຼັກການພື້ນຖານ: ໃນຊັ້ນໃຕ້ດິນທີ່ໃຫ້ຄວາມຮ້ອນໃນອຸນຫະພູມທີ່ເຫມາະສົມ (ຕົ້ນຕໍແມ່ນ substrate sapphire, SiC substrate ແລະ Si substrate), ສານທາດອາຍຜິດ indium (In), gallium (Ga), ອາລູມິນຽມ (Al), phosphorus (P) ຖືກຄວບຄຸມກັບຫນ້າດິນ. ຂອງ substrate ການຂະຫຍາຍຕົວເປັນຮູບເງົາໄປເຊຍກັນສະເພາະໃດຫນຶ່ງ. ໃນ​ປັດ​ຈຸ​ບັນ​, ເຕັກ​ໂນ​ໂລ​ຊີ​ການ​ຂະ​ຫຍາຍ​ຕົວ​ຂອງ LED epitaxial ເອ​ກະ​ສານ​ສ່ວນ​ໃຫຍ່​ແມ່ນ​ການ​ນໍາ​ໃຊ້​ວິ​ທີ​ການ MOCVD (ການ​ເກັບ​ກໍາ​ອຸ​ຕຸ​ນິຍົມ​ທາງ​ເຄ​ມີ​ຂອງ​ທາດ​ເຫຼັກ​)​.

ວັດສະດຸຍ່ອຍຂອງ LED epitaxial

1. LED ສີແດງແລະສີເຫຼືອງ:

GaP ແລະ GaAs ຖືກນໍາໃຊ້ໂດຍທົ່ວໄປແລ້ວ substrates ສໍາລັບ LEDs ສີແດງແລະສີເຫຼືອງ. ຊັ້ນຍ່ອຍ GaP ຖືກນໍາໃຊ້ໃນວິທີການ epitaxy ໄລຍະຂອງແຫຼວ (LPE), ເຮັດໃຫ້ມີຄວາມຍາວຄື້ນກວ້າງຂອງ 565-700 nm. ສໍາ​ລັບ​ວິ​ທີ​ການ epitaxy ໄລ​ຍະ​ອາຍ​ແກ​ັ​ສ (VPE​)​, ຊັ້ນ epitaxial GaAsP ແມ່ນ​ການ​ຂະ​ຫຍາຍ​ຕົວ​, ໃຫ້​ຜົນ​ຜະ​ລິດ wavelengths ລະ​ຫວ່າງ 630-650 nm​. ເມື່ອນໍາໃຊ້ MOCVD, ແຜ່ນຍ່ອຍ GaAs ໂດຍທົ່ວໄປແມ່ນໃຊ້ກັບການຂະຫຍາຍຕົວຂອງໂຄງສ້າງ epitaxial AlInGaP.

ນີ້ຊ່ວຍເອົາຊະນະຂໍ້ບົກຜ່ອງໃນການດູດຊຶມແສງສະຫວ່າງຂອງຊັ້ນຍ່ອຍ GaAs, ເຖິງແມ່ນວ່າມັນແນະນໍາຄວາມບໍ່ສອດຄ່ອງຂອງເສັ້ນດ່າງ, ຮຽກຮ້ອງໃຫ້ມີຊັ້ນ buffer ສໍາລັບການຂະຫຍາຍຕົວຂອງໂຄງສ້າງ InGaP ແລະ AlGaInP.

VeTek Semiconductor ໃຫ້ LED EPI susceptor ທີ່ມີການເຄືອບ SiC, ການເຄືອບ TaC:

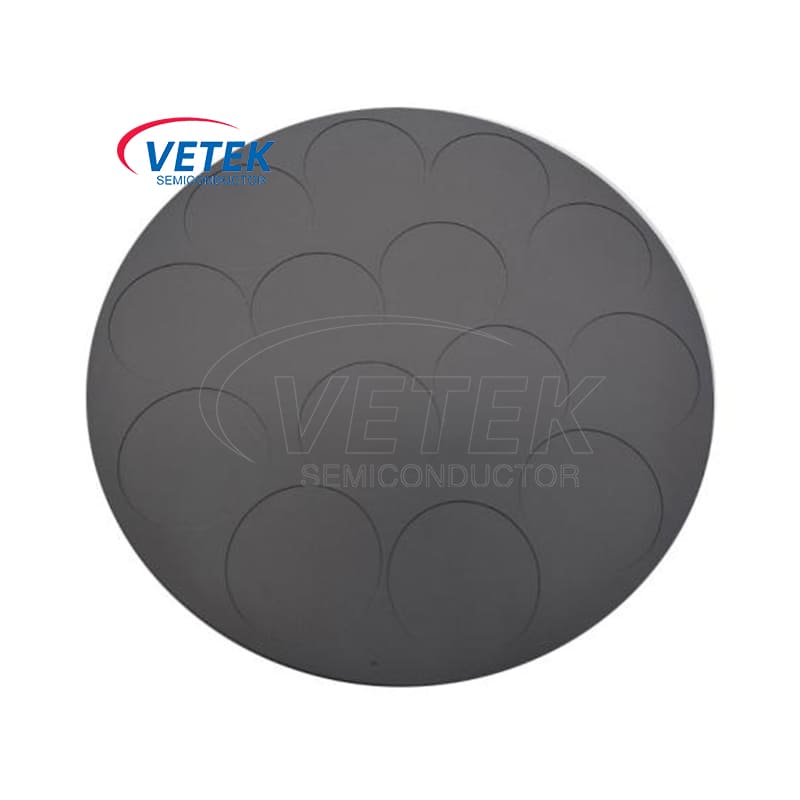

VEECO LED EPI ຮັບ ການເຄືອບ TaC ໃຊ້ໃນ LED EPI susceptor

2. LED ສີຟ້າ ແລະສີຂຽວ:

 ● GaN Substrate: GaN single crystal ເປັນ substrate ທີ່ເຫມາະສົມສໍາລັບການຈະເລີນເຕີບໂຕຂອງ GaN, ການປັບປຸງຄຸນນະພາບໄປເຊຍກັນ, ຊີວິດຊິບ, ປະສິດທິພາບການສະຫວ່າງ, ແລະຄວາມຫນາແຫນ້ນໃນປະຈຸບັນ. ຢ່າງໃດກໍ່ຕາມ, ການກະກຽມທີ່ຫຍຸ້ງຍາກຂອງມັນຈໍາກັດການສະຫມັກຂອງມັນ.

Sapphire Substrate: Sapphire (Al2O3) ແມ່ນ substrate ທົ່ວໄປທີ່ສຸດສໍາລັບການຂະຫຍາຍຕົວຂອງ GaN, ສະເຫນີຄວາມຫມັ້ນຄົງທາງເຄມີທີ່ດີແລະບໍ່ມີການດູດຊຶມແສງສະຫວ່າງທີ່ເບິ່ງເຫັນ. ແນວໃດກໍ່ຕາມ, ມັນປະເຊີນກັບສິ່ງທ້າທາຍທີ່ມີ conductivity ຄວາມຮ້ອນບໍ່ພຽງພໍໃນການເຮັດວຽກໃນປະຈຸບັນສູງຂອງຊິບພະລັງງານ.

● SiC Substrate: SiC ເປັນ substrate ອື່ນທີ່ໃຊ້ສໍາລັບການຂະຫຍາຍຕົວຂອງ GaN, ອັນດັບສອງໃນສ່ວນແບ່ງຕະຫຼາດ. ມັນສະຫນອງຄວາມຫມັ້ນຄົງທາງເຄມີທີ່ດີ, ການນໍາໄຟຟ້າ, ການນໍາຄວາມຮ້ອນ, ແລະບໍ່ມີການດູດຊຶມແສງສະຫວ່າງທີ່ເບິ່ງເຫັນ. ຢ່າງໃດກໍຕາມ, ມັນມີລາຄາທີ່ສູງຂຶ້ນແລະຄຸນນະພາບຕ່ໍາເມື່ອທຽບກັບ sapphire. SiC ບໍ່ເຫມາະສົມສໍາລັບ LEDs UV ຕ່ໍາກວ່າ 380 nm. ການນໍາທາງໄຟຟ້າແລະຄວາມຮ້ອນທີ່ດີເລີດຂອງ SiC ກໍາຈັດຄວາມຕ້ອງການສໍາລັບການເຊື່ອມຊິບ flip-chip ສໍາລັບການກະຈາຍຄວາມຮ້ອນໃນປະເພດພະລັງງານໄຟຟ້າ GaN LEDs ເທິງ substrates sapphire. ໂຄງສ້າງຂອງ electrode ເທິງແລະຕ່ໍາມີປະສິດທິພາບສໍາລັບການກະຈາຍຄວາມຮ້ອນໃນອຸປະກອນ LED GaN ປະເພດພະລັງງານ.

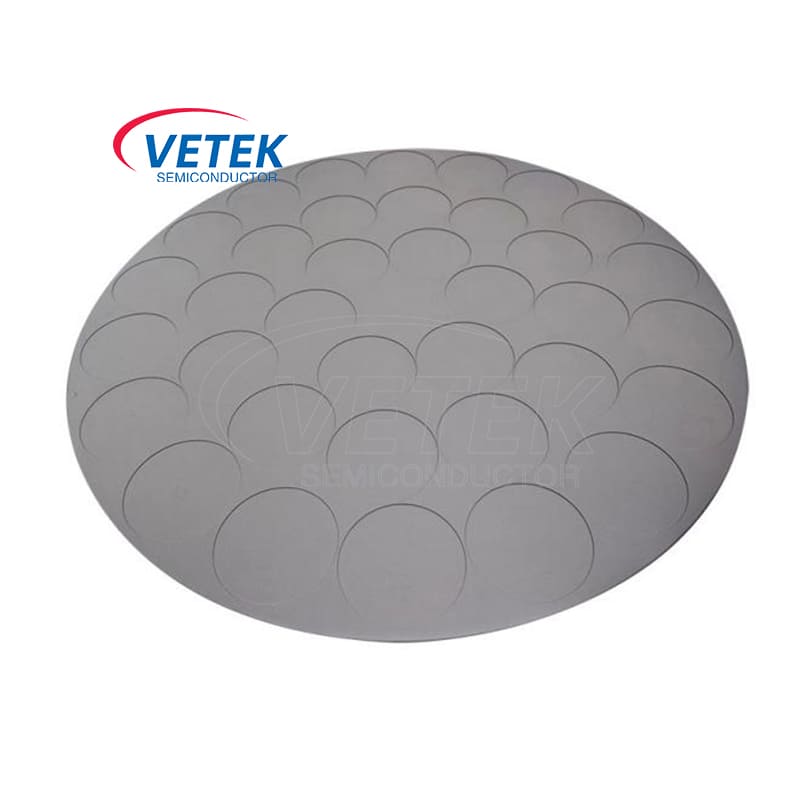

ເຄື່ອງຮັບ Epitaxy LED MOCVD Susceptor ທີ່ມີການເຄືອບ TaC

3. Deep UV LED EPI:

ໃນ ultraviolet LED epitaxy, ເລິກ UV LED ຫຼື DUV LED Epitaxy, ວັດສະດຸເຄມີທີ່ໃຊ້ທົ່ວໄປເປັນ substrates ປະກອບມີອາລູມິນຽມ nitride (AlN), silicon carbide (SiC), ແລະ gallium nitride (GaN). ວັດສະດຸເຫຼົ່ານີ້ມີການນໍາຄວາມຮ້ອນທີ່ດີ, insulation ໄຟຟ້າ, ແລະຄຸນນະພາບໄປເຊຍກັນ, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກ DUV LED ໃນສະພາບແວດລ້ອມທີ່ມີພະລັງງານສູງແລະອຸນຫະພູມສູງ. ທາງເລືອກຂອງວັດສະດຸ substrate ແມ່ນຂຶ້ນກັບປັດໃຈເຊັ່ນ: ຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກ, ຂະບວນການ fabrication, ແລະການພິຈາລະນາຄ່າໃຊ້ຈ່າຍ.

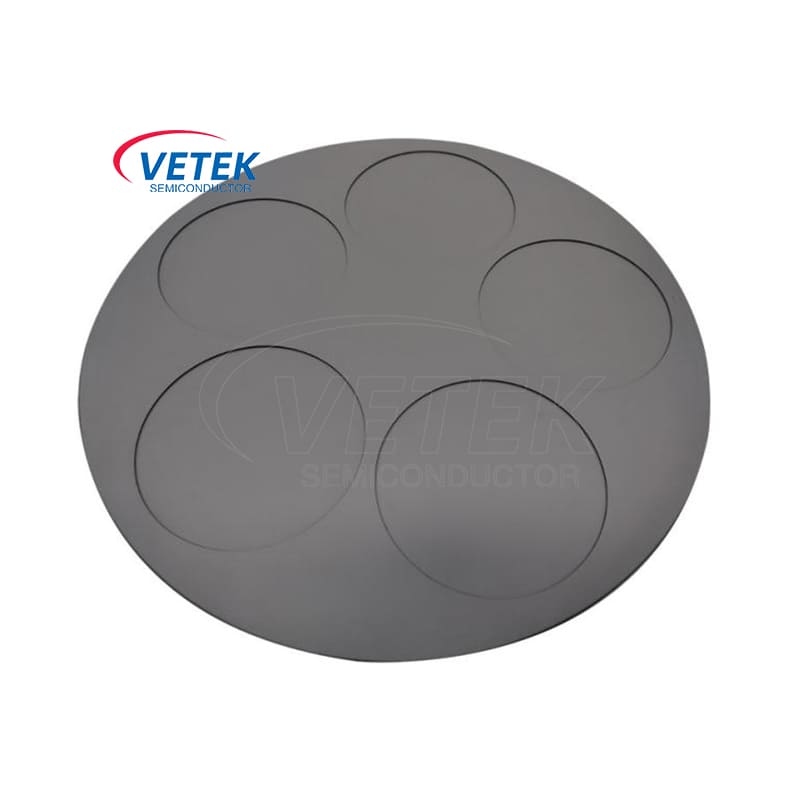

SiC Coated Deep UV LED Susceptor TaC Coated Deep UV LED Susceptor
