ຜະລິດຕະພັນທີ່ໂດດເດັ່ນ

ຜະລິດຕະພັນທີ່ໂດດເດັ່ນ - ພວກເຮົາສະຫນອງຜະລິດຕະພັນທີ່ມີຄຸນນະພາບສູງແລະການບໍລິການດ້ານວິຊາການສໍາລັບລູກຄ້າ.

ກ່ຽວກັບພວກເຮົາ

ກ່ຽວ​ກັບ​ພວກ​ເຮົາ

WuYi TianYao New Material Tech., Ltd.
WuYi TianYao New Material Tech.Co., Ltd., ສ້າງຕັ້ງຂຶ້ນໃນປີ 2016, ເປັນຜູ້ໃຫ້ບໍລິການຊັ້ນນໍາຂອງວັດສະດຸເຄືອບຊັ້ນນໍາສໍາລັບອຸດສາຫະກໍາ semiconductor. ຜູ້ກໍ່ຕັ້ງຂອງພວກເຮົາ, ອະດີດຜູ້ຊ່ຽວຊານຈາກສະຖາບັນວັດສະດຸຂອງສະຖາບັນວິທະຍາສາດຈີນ, ໄດ້ສ້າງຕັ້ງບໍລິສັດໂດຍສຸມໃສ່ການພັດທະນາການແກ້ໄຂທີ່ທັນສະໄຫມສໍາລັບອຸດສາຫະກໍາ.

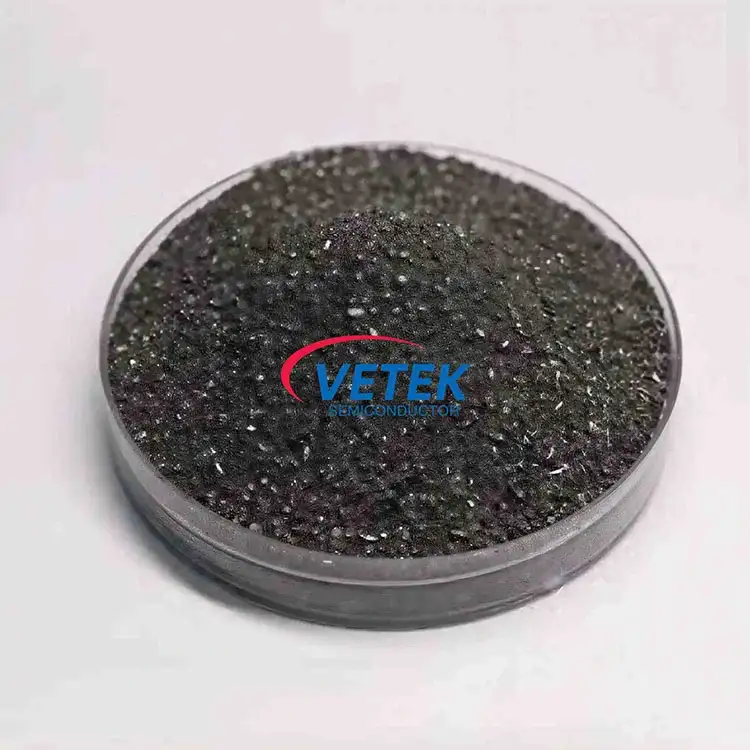

ການສະເຫນີຜະລິດຕະພັນຕົ້ນຕໍຂອງພວກເຮົາປະກອບມີການເຄືອບ CVD silicon carbide (SiC)., ການເຄືອບ tantalum carbide (TaC)., ຝຸ່ນ SiC, SiC ສ່ວນໃຫຍ່, ແລະວັດສະດຸ SiC ທີ່ມີຄວາມບໍລິສຸດສູງ. ຜະລິດຕະພັນຕົ້ນຕໍແມ່ນ SiC coated graphite susceptor, preheat rings, TaC coated diversion ring, halfmoon parts, ແລະອື່ນໆ, ຄວາມບໍລິສຸດແມ່ນຕ່ໍາກວ່າ 5ppm, ສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງລູກຄ້າ.

150

ພະນັກງານ

12

ສາຍການຜະລິດ

2

ພື້ນຖານການຜະລິດ

2

ສູນ R&D

ເບິ່ງເພີ່ມເຕີມ
VeTek ເປັນມືອາຊີບຂອງການເຄືອບ Silicon Carbide, ການເຄືອບ Tantalum Carbide, ຜູ້ຜະລິດ Graphite ພິເສດແລະຜູ້ສະຫນອງໃນປະເທດຈີນ. ທ່ານສາມາດຫມັ້ນໃຈໄດ້ໃນການຊື້ຜະລິດຕະພັນຈາກໂຮງງານຂອງພວກເຮົາແລະພວກເຮົາຈະສະເຫນີໃຫ້ທ່ານມີການບໍລິການຫລັງການຂາຍທີ່ມີຄຸນນະພາບ.

ບໍລິການຂອງພວກເຮົາ

CNC Machining

ເຄື່ອງຈັກ CNC

Material Sintering

Sintering ວັດສະດຸ

Material Purification

ການເຮັດຄວາມສະອາດວັດສະດຸ

CVD Coating

ການເຄືອບ CVD

Material Testing

ການທົດສອບວັດສະດຸ

ຂໍ້ໄດ້ປຽບຂອງພວກເຮົາ

ວັດສະດຸຂັ້ນສູງປ່ຽນແປງອະນາຄົດ. ມີຈຸດປະສົງເພື່ອເປັນຜູ້ປະດິດສ້າງວັດສະດຸ semiconductor ຊັ້ນນໍາໃນທົ່ວໂລກ.

Advanced Equipment & Testing Capacity

ອຸປະກອນຂັ້ນສູງ ແລະຄວາມສາມາດໃນການທົດສອບ

ພວກເຮົາດໍາເນີນການ 12 ສາຍການຜະລິດແບບພິເສດທີ່ມີຫຼາຍກວ່າ 80 ຊຸດຂອງ CVD ຊັ້ນນໍາຂອງອຸດສາຫະກໍາແລະອຸປະກອນການກວດກາເພື່ອຮັບປະກັນການຜະລິດມະຫາຊົນທີ່ຫມັ້ນຄົງແລະການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດ.

Dual R&D Centers & Deep Expertise

ສູນ R&D ຄູ່ & ຄວາມຊ່ຽວຊານຢ່າງເລິກເຊິ່ງ

ສ້າງຕັ້ງຂຶ້ນໂດຍອະດີດອາຈານຂອງ CAS ດ້ວຍການລົງທືນ R&D 30%+ ປະຈໍາປີ, ເວທີ R&D ຄູ່ຂອງພວກເຮົາໄດ້ເຊື່ອມຕໍ່ຊ່ອງຫວ່າງລະຫວ່າງການຄົ້ນຄວ້າກົນໄກພື້ນຖານແລະການຍົກລະດັບອຸດສາຫະກໍາຢ່າງສໍາເລັດຜົນ.

Strategic Industry Recognition

ການຮັບຮູ້ອຸດສາຫະກໍາຍຸດທະສາດ

ໃນຖານະເປັນວິສາຫະກິດແນະນໍາທີ່ຮັບຮູ້ໃນລະບົບຕ່ອງໂສ້ອຸດສາຫະກໍາວົງຈອນປະສົມປະສານ, VeTek Semiconductor ໄດ້ຮັບການລົງທຶນທຶນຍຸດທະສາດຈາກຜູ້ນໍາ semiconductor ຊັ້ນນໍາຫຼາຍຊັ້ນ.

High-Purity & High-Barrier Solutions

ການແກ້ໄຂຄວາມບໍລິສຸດສູງ & ອຸປະສັກສູງ

ພວກເຮົາສົ່ງສານເຄືອບ CVD ທີ່ມີຄວາມບໍລິສຸດສູງ, ທົນທານຕໍ່ອຸນຫະພູມແລະອົງປະກອບທີ່ຍືດອາຍຸການບໍລິການແລະເພີ່ມປະສິດທິພາບຄ່າໃຊ້ຈ່າຍໃນການຜະລິດສໍາລັບລູກຄ້າ semiconductor ແລະ PV ທົ່ວໂລກ.

ການແນະນຳໂຮງງານ

VeTek Semiconductor ດໍາເນີນສູນການຄົ້ນຄວ້າແລະການພັດທະນາສອງ, ປະສົມປະສານ R&D ແລະຄວາມສາມາດໃນການຜະລິດ. ປະຈຸບັນມີ 2 ພື້ນຖານການຜະລິດ, 12 ສາຍການຜະລິດ, ພະນັກງານ 150+, R & D ກວມເອົາຫຼາຍກ່ວາ 30%, ທີມງານຂອງພວກເຮົາໄດ້ສຸມໃສ່ເຕັກໂນໂລຢີ, ການຜະລິດ, ການຂາຍແລະການຄຸ້ມຄອງການດໍາເນີນງານ, ແລະມີຄວາມສາມາດທີ່ສົມບູນແບບ. ຮູບແບບຜະລິດຕະພັນສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນ LED, ວົງຈອນປະສົມປະສານ IC, semiconductor ຮຸ່ນທີສາມ, photovoltaic ແລະອຸດສາຫະກໍາອື່ນໆ.

ສິ່ງທີ່ລູກຄ້າຂອງພວກເຮົາເວົ້າ

WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY

ພາກສະຫນາມຄໍາຮ້ອງສະຫມັກ

APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD

FAQ

Q1: ຜະລິດຕະພັນການເຄືອບຂອງທ່ານແລະອົງປະກອບແຂງສາມາດປັບແຕ່ງໄດ້ຢ່າງເຕັມສ່ວນກັບ blueprints ຂອງພວກເຮົາບໍ?

A: ແມ່ນແລ້ວ, ການປັບແຕ່ງຢ່າງແທ້ຈິງແມ່ນຄວາມເຂັ້ມແຂງຫຼັກຂອງພວກເຮົາ. ພວກເຮົາສະຫນອງເຄື່ອງຈັກແບບກໍານົດເອງຈາກຈຸດຈົບໂດຍອີງຕາມຮູບແຕ້ມທີ່ຊັດເຈນຂອງທ່ານ, ເລືອກເອົາຊັ້ນຍ່ອຍທີ່ເຫມາະສົມທີ່ສຸດແລະຈັບຄູ່ກັບເຄື່ອງເຄືອບ CVD SiC ຫຼື TaC ທີ່ມີຄວາມເປັນເອກະພາບສູງເພື່ອໃຫ້ເຫມາະສົມກັບອຸປະກອນ semiconductor ຂອງທ່ານຢ່າງສົມບູນ.

Q2: ເຮັດແນວໃດທ່ານຮັບປະກັນຄວາມບໍລິສຸດສູງທີ່ຕ້ອງການສໍາລັບວັດສະດຸ semiconductor-grade?

A: ພວກເຮົາປະຕິບັດການກວດກາວັດຖຸດິບທີ່ເຂັ້ມງວດແລະຂະບວນການຊໍາລະລ້າງອຸນຫະພູມສູງແບບພິເສດ. ອົງປະກອບທັງໝົດແມ່ນໄດ້ຖືກວິເຄາະຕາມຮອຍໂດຍໃຊ້ອຸປະກອນການທົດສອບແບບມືອາຊີບເຊັ່ນ ICP-OES ແລະ GDMS ເພື່ອຮັບປະກັນການເຄືອບ ແລະອົງປະກອບກຣາຟຟິກຂອງພວກເຮົາໄດ້ມາດຕະຖານທີ່ບໍລິສຸດ, ບໍ່ມີອະນຸພາກຂອງອຸດສາຫະກໍາຊິບ.

Q3: ລະບົບການຄຸ້ມຄອງຄຸນນະພາບແລະການຢັ້ງຢືນອຸດສາຫະກໍາໃດທີ່ທ່ານມີ?

A: ໂຮງງານຜະລິດຂອງພວກເຮົາດໍາເນີນການຢ່າງເຂັ້ມງວດຕາມລະບົບການຄຸ້ມຄອງຄຸນນະພາບ ISO9001. ຕັ້ງແຕ່ເຄື່ອງຈັກຍ່ອຍຈົນເຖິງຂະບວນການປ່ອຍອາຍພິດທາງເຄມີ (CVD), ທຸກໆຂັ້ນຕອນຜ່ານການກວດສອບຂະຫນາດແລະຄວາມແມ່ນຍໍາຂອງຫນ້າດິນຢ່າງເຂັ້ມງວດກ່ອນທີ່ຈະຂົນສົ່ງ.

Q4: ທ່ານສະຫນັບສະຫນູນການທົດສອບຕົວຢ່າງກ່ອນທີ່ຈະວາງຄໍາສັ່ງຈໍານວນຫລາຍ, ແລະຂະບວນການແມ່ນຫຍັງ?

A: ແມ່ນແລ້ວ, ພວກເຮົາຍິນດີຕ້ອນຮັບການປະເມີນຕົວຢ່າງສໍາລັບ susceptors custom, ເຮືອ wafer, ຫຼື wafers dummy. ທ່ານສາມາດສະຫນອງຕົວກໍານົດການປະຕິບັດງານສະເພາະຂອງທ່ານຫຼືຮູບແບບອຸປະກອນ (ເຊັ່ນ: LPE, Aixtron, ຫຼື ASM), ແລະພວກເຮົາຈະສົ່ງຕົວຢ່າງການທົດລອງເພື່ອຮັບປະກັນວ່າມັນຕອບສະຫນອງຄວາມຕ້ອງການຄວາມຮ້ອນແລະຂະບວນການຂອງທ່ານ.

Q5: ເວລານໍາການຜະລິດແບບປົກກະຕິຂອງເຈົ້າສໍາລັບຜະລິດຕະພັນມາດຕະຖານແລະລູກຄ້າແມ່ນຫຍັງ?

A: ສໍາລັບການຕັ້ງຄ່າມາດຕະຖານຫຼືສິນຄ້າຄົງຄັງທີ່ມີຢູ່, ພວກເຮົາຈັດສົ່ງທັນທີ. ສໍາລັບລາຍການທີ່ກໍາຫນົດເອງທີ່ຕ້ອງການເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາແລະການປຸງແຕ່ງການເຄືອບ CVD, ເວລານໍາໂດຍປົກກະຕິແມ່ນຕັ້ງແຕ່ 3 ຫາ 6 ອາທິດ, ຂຶ້ນກັບຄວາມສັບສົນຂອງການອອກແບບແລະປະລິມານ batch.

Q6: ການຊ່ວຍເຫຼືອດ້ານເຕັກນິກຫຼັງການຂາຍປະເພດໃດທີ່ທ່ານສະຫນອງໃຫ້ແກ່ລູກຄ້າສາກົນ?

A: ພວກເຮົາສະເຫນີໃຫ້ຄໍາປຶກສາດ້ານວິຊາການອອນໄລນ໌ 24/7 ເພື່ອຊ່ວຍປັບປຸງພື້ນທີ່ຄວາມຮ້ອນແລະອາຍຸອົງປະກອບຂອງທ່ານ. ຖ້າບັນຫາການປະຕິບັດງານຫຼືຄວາມຜັນຜວນຂອງຄວາມເຂັ້ມຂົ້ນເກີດຂື້ນໃນລະຫວ່າງການປະສົມປະສານຂະບວນການ, ວິສະວະກອນ R&D ຂອງພວກເຮົາຈະເຮັດວຽກຮ່ວມກັບທ່ານຈາກໄລຍະໄກເພື່ອໃຫ້ການແກ້ໄຂໄວແລະປະຕິບັດໄດ້.

ຂ່າວ

  • PVT ເຮັດວຽກແນວໃດພາຍໃນເຕົາອົບການເຕີບໂຕຂອງ SiC Crystal?
    2026-10-10

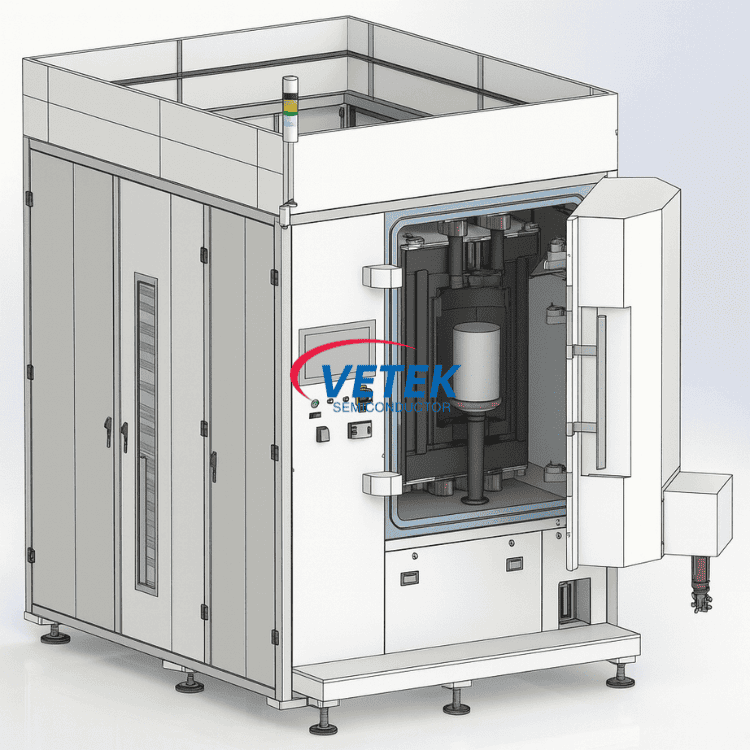

    PVT ເຮັດວຽກແນວໃດພາຍໃນເຕົາອົບການເຕີບໂຕຂອງ SiC Crystal?
