Solid SiC Focus Rings
  • Solid SiC Focus RingsSolid SiC Focus Rings

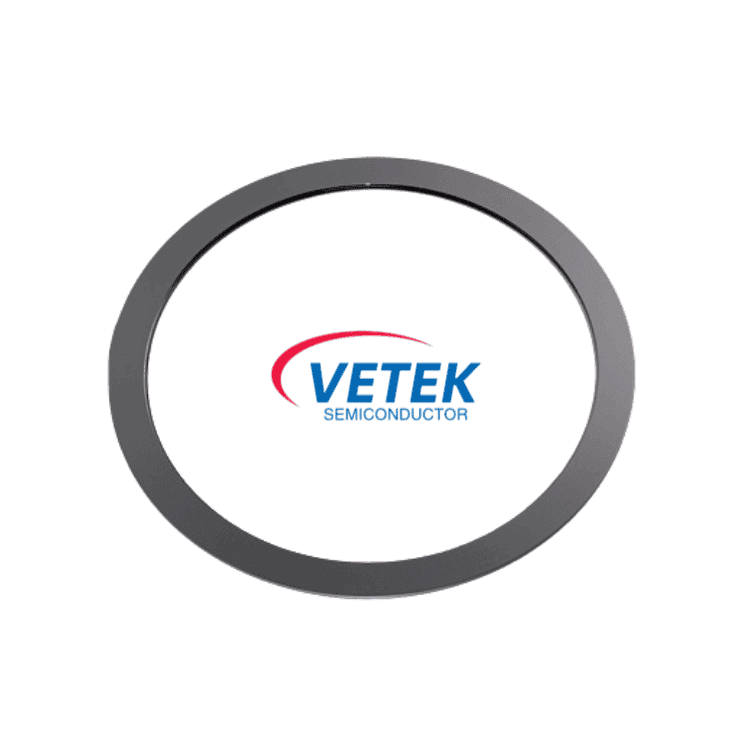

Solid SiC Focus Rings

ອອກແບບມາເພື່ອອ້ອມຮອບເຂດຕິດຕາມ wafer, Solid SiC Focus Ring ຮັບປະກັນການແຜ່ກະຈາຍ plasma linear ແລະ profile etch edge-to-center ແນ່ນອນ. ອົງປະກອບ β-SiC ທີ່ນິຍົມເຫຼົ່ານີ້ຖືກສ້າງຂື້ນໂດຍ Vetek Semiconductor (Wuyi Tianyao New Material Technology Co., LTD) ໂດຍໃຊ້ເທກໂນໂລຍີ Chemical Vapor Deposition (CVD) ທີ່ເປັນເຈົ້າຂອງ. ໂດຍ vaporizing ວັດຖຸດິບເຂົ້າໄປໃນ matrix ຫນາແຫນ້ນ, binderless, Vetek ກໍາຈັດຊ່ອງຫວ່າງຈຸນລະພາກ porous ທົ່ວໄປໃນວັດສະດຸເກົ່າ. ເມື່ອປຽບທຽບກັບ quartz ຫຼື silicon shielding ມາດຕະຖານ, ອົງປະກອບ CVD SiC ຂອງພວກເຮົາຢືນຢູ່ໄກດີກວ່າກັບອາຍແກັສ halogen corrosive, ປ້ອງກັນ wafer ໃນເຫດຜົນ sub-7nm ເລິກແລະການຜະລິດຊິບຫນ່ວຍຄວາມຈໍາຫນາແຫນ້ນ. ລໍຖ້າການສອບຖາມເພີ່ມເຕີມຂອງທ່ານ.

1. ຄຸນສົມບັດຂອງຜະລິດຕະພັນ


● ຄວາມບໍລິສຸດ (GDMS Verified): > 99.99995% (ສູງສຸດ 6N-7N) | ຮັກສາຫ້ອງບໍ່ໃຫ້ມີຄວາມສ່ຽງຈາກໂລຫະຕາມຮອຍ.

● ຄວາມແຂງຂອງໂຄງສ້າງ: ≥3.21  g/cm3 | ບັນລຸຄວາມຫນາແຫນ້ນທາງທິດສະດີ; ບໍ່ມີຊ່ອງຫວ່າງສໍາລັບການປ່ອຍອາຍພິດຫຼືອະນຸພາກຈຸນລະພາກເພື່ອຊ່ອນ.

● ການຄວບຄຸມຄວາມຮ້ອນ: 200 - 300W/m·K | ແຜ່ຄວາມຮ້ອນຢ່າງໄວວາເພື່ອຮັກສາອຸນຫະພູມ wafer-rim ຢ່າງສົມບູນ.

● ຊ່ວງໄຟຟ້າ: 0.01 - 10 Ωcm | ຄວາມຕ້ານທານທີ່ສາມາດປັບຕົວໄດ້ເພື່ອຄົງທີ່ກາບ plasma ແລະປັບປຸງການເຊື່ອມຕໍ່ RF.Surface Rigidity: ≥2500 HV | ຕ້ານການສວມໃສ່ຂອງຮອຍຂີດຂ່ວນໃນລະຫວ່າງຮອບວຽນການແຫ້ງແລ້ງຢ່າງຕໍ່ເນື່ອງ.

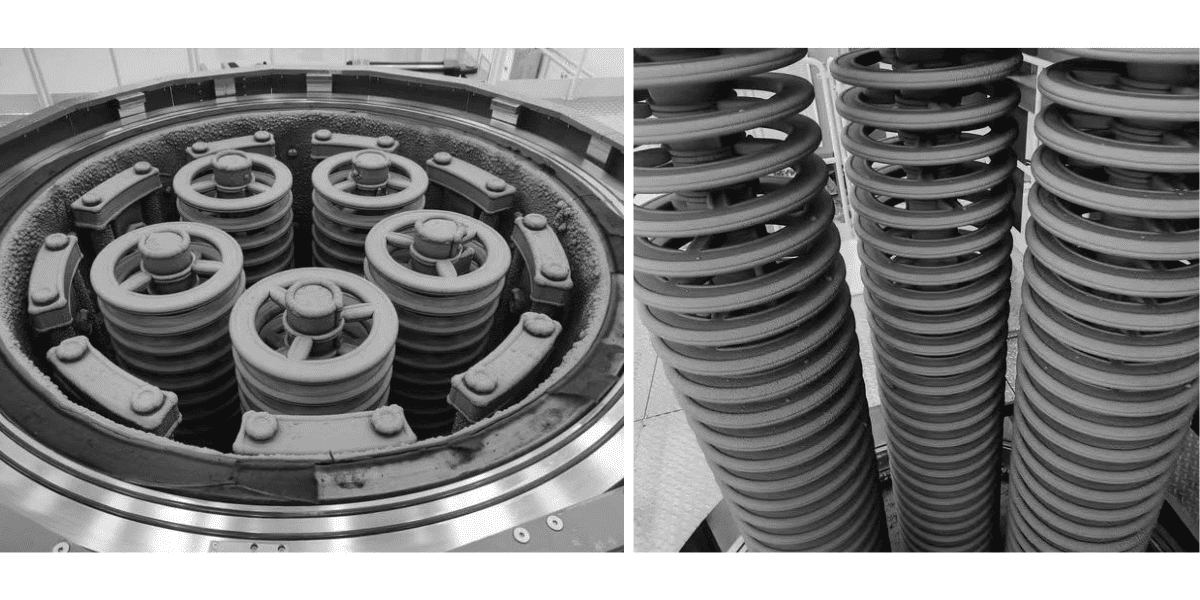

Solid SiC focus ring Manufacturing Processing



2. Applicationsl


● ຂະບວນການ plasma etching ຂັ້ນສູງ

● ຂະ​ບວນ​ການ​ເກັບ​ກໍາ​ຮູບ​ເງົາ​ບາງ (PECVD/ALD)

● Solid SiC etching rings ເປັນເຄື່ອງບໍລິໂພກທີ່ສໍາຄັນໃນການຜະລິດ chip ກ້າວຫນ້າ, ນໍາໃຊ້ເພື່ອຮັບປະກັນຄວາມເປັນເອກະພາບຂອງຂະບວນການຂອບ wafer, ປັບປຸງຜົນຜະລິດແລະຍືດອາຍຸອົງປະກອບໃນຂະບວນການ etching plasma ແລະ deposition.


3. ການແກ້ໄຂຊ່ອງໂຫວ່ຂອງ Fab


● ບັນຫາ: ເວລາຫວ່າງທີ່ເສຍຄ່າໃຊ້ຈ່າຍຈາກການເຊາະເຈື່ອນຂອງສ່ວນທີ່ໄວ

ການແກ້ໄຂ: ໂຄງສ້າງທີ່ປູກ CVD ຂອງ Vetek ສະແດງໃຫ້ເຫັນຈັງຫວະການເຊາະເຈື່ອນຊ້າກວ່າ quartz 10 ຫາ 20 ເທົ່າ ແລະຊ້າກວ່າຊິລິຄອນ 3 ຫາ 5 ເທົ່າ. Fabs ໄດ້ຮັບການຜະລິດທີ່ຍາວກວ່າແລະທໍ່ລະບາຍອາກາດໃນຫ້ອງສຸກເສີນຫນ້ອຍລົງ.

● ບັນຫາ: Edge Yield Collapse ("Edge Edge")

ການ​ແກ້​ໄຂ​: ການ​ສວມ​ຊ້າ​, ການ​ຄາດ​ຄະ​ເນ​ໃນ​ທົ່ວ​ຫນ້າ​ວົງ​ການ​ຢຸດ​ການ​ກະ​ດູກ plasma ຈາກ​ການ​ອຽງ​ໃນ​ໄລ​ຍະ​. ອັນນີ້ຮັກສາການຈຳກັດຂະໜາດສຳຄັນ (CD) ທີ່ແໜ້ນໜາຢູ່ບໍລິເວນບໍລິເວນ wafer.

● ບັນຫາ: ມີຮວງຕັ້ງແຈບຜິດປົກກະຕິຈາກການຫຼົ່ນລົງຂອງສ່ວນ Sintered

ການແກ້ໄຂ: ການສັງເຄາະເຟດຂອງກ໊າຊຂອງພວກເຮົາປ່ອຍໃຫ້ຢູ່ເບື້ອງຫຼັງ binders ເມັດພືດທີ່ບໍ່ມີຂອບເຂດຫຼືຕົວຕື່ມໂລຫະ. ຖ້າບໍ່ມີຈຸດອ່ອນເຫຼົ່ານີ້, ວົງແຫວນຈະບໍ່ແຕກອອກຫຼືເຮັດໃຫ້ເກີດຄວາມບົກພ່ອງຂອງ micro-masking ເທິງຫນ້າດິນ wafer.


4. ສະຫນັບສະຫນູນດ້ານວິສະວະກໍາທີ່ປັບແຕ່ງ


● ການເຊື່ອມໂຍງແບບ Drop-In ເຄື່ອງມື: ເຄື່ອງຈັກແບບກຳນົດເອງເພື່ອໃຫ້ກົງກັບສະເປັກຂອງຊ່ອງຫວ່າງທີ່ເຂັ້ມງວດຂອງຍີ່ຫໍ້ etcher ທົ່ວໂລກເຊັ່ນ Lam, AMAT, ແລະ TEL.

● ການຈັບຄູ່ຄວາມຕ້ານທານ: ພວກເຮົາປັບໂປຣໄຟລ໌ໄຟຟ້າຂອງແຕ່ລະຊຸດເພື່ອໃຫ້ສອດຄ່ອງກັບຕົວກໍານົດການສູດສະເພາະຂອງທ່ານຢ່າງສົມບູນ.

● ການສໍາເລັດຮູບແບບພິເສດ: ໃຊ້ການວາງແຜນກົນຈັກທາງເຄມີທີ່ສະອາດທີ່ສຸດ (CMP) ເພື່ອເຮັດໃຫ້ພື້ນຜິວທີ່ຮົກຮ້າງລຽບ, ຫຼຸດຈໍານວນອະນຸພາກໃນລະຫວ່າງການປຸງແຕ່ງເຄື່ອງມືໃນຕອນຕົ້ນ.

● ປັດໄຈຮູບແບບທີ່ຊັບຊ້ອນ: ພວກເຮົາຖືຄວາມທົນທານທີ່ແໜ້ນໜາ (± 0.01 ມມ) ຢູ່ໃນວົງແຫວນທີ່ຫລອກລວງ, ຫຼາຍຂັ້ນຕອນ ແລະການຕິດຕັ້ງແຫວນທີ່ຕິດກັນ.

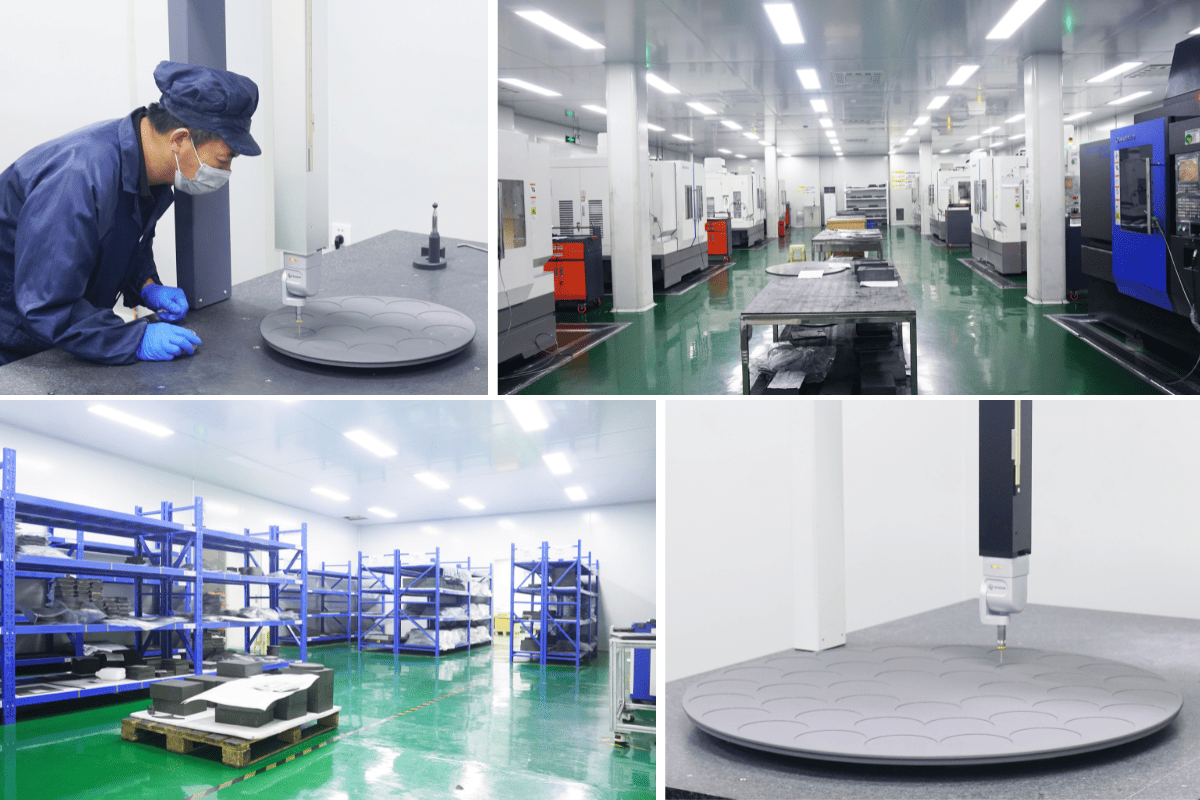

Vetek Semiconductor Warehouse:

Veteksemicon Warehouse
Hot Tags: Solid SiC Focus Rings
