ການເຄືອບ CVD ໃນ Semiconductor Epitaxy: ຕົວກໍານົດການດ້ານວິສະວະກໍາ, ການເລືອກ SiC/TaC ແລະການຄວບຄຸມຄວາມລົ້ມເຫຼວ

ຜູ້ຂຽນ | ວິສະວະກອນ Nickwu | ວິສະວະກອນ, ພະແນກວັດສະດຸຂັ້ນສູງ, Vetek Semiconductor

ແນະນຳ: ໃນ epitaxy, ຕົວຕ້ານທານກາຟໄລທີ່ເຄືອບແມ່ນສ່ວນຫນຶ່ງຂອງຂອບເຂດຄວາມຮ້ອນ, ສານເຄມີແລະການປົນເປື້ອນຂອງເຕົາປະຕິກອນ. ມູນຄ່າຂອງມັນບໍ່ໄດ້ຢູ່ໃນຄວາມຫນາຂອງເຄືອບຢ່າງດຽວ, ແຕ່ໃນຄວາມສອດຄ່ອງຂອງສ່ວນສໍາເລັດຮູບຈະຮັກສາອຸນຫະພູມຂອງ wafer, ຄວາມຫມັ້ນຄົງຂອງຫນ້າດິນແລະການເຮັດຊ້ໍາອີກໂດຍຜ່ານຮອບການຂະຫຍາຍຕົວແລະການເຮັດຄວາມສະອາດ.

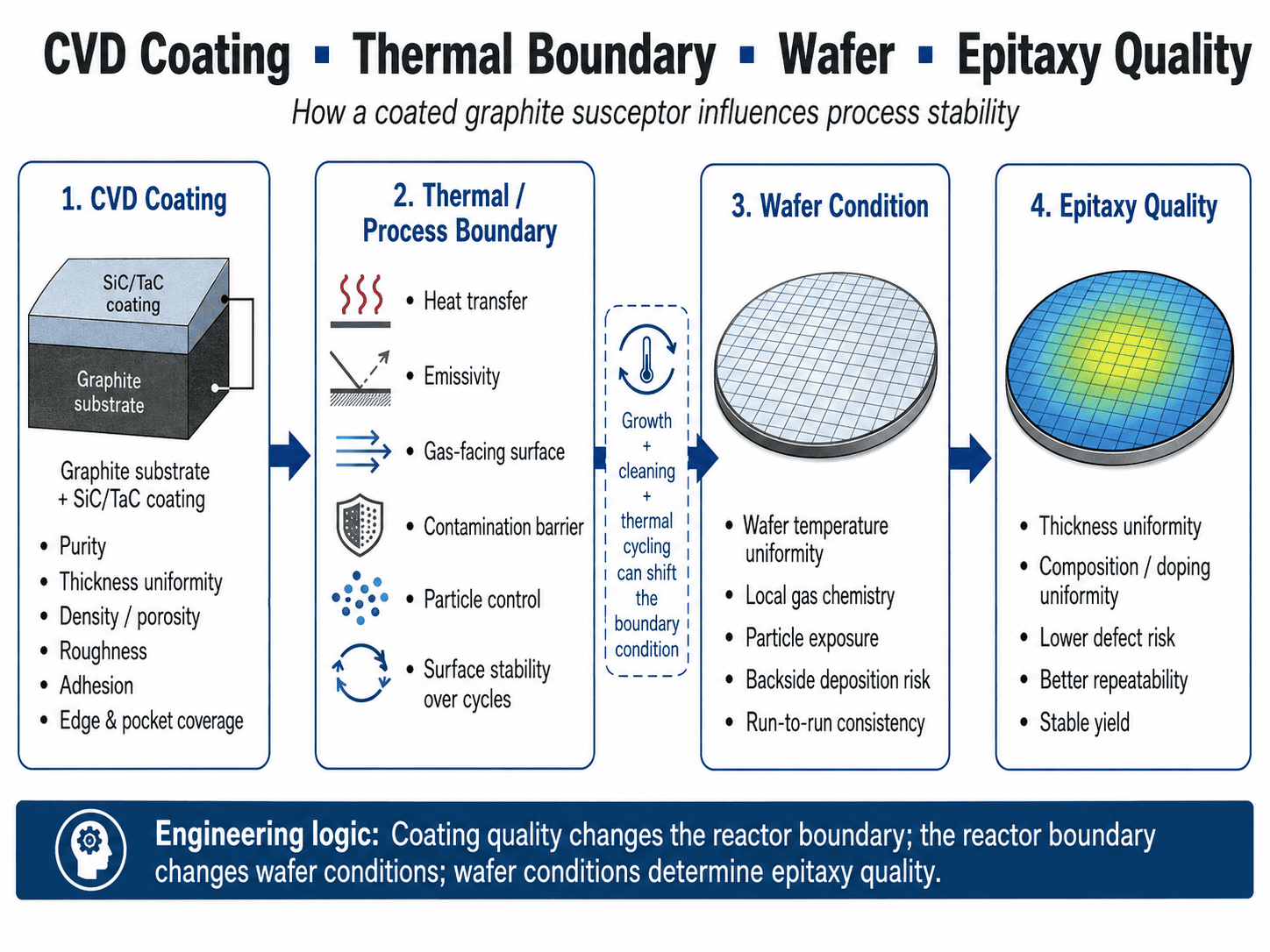

1. ການເຄືອບ CVD ເປັນຂອບເຂດຂະບວນການ Epitaxy

ສະຫຼຸບຫຼັກ: ເຖິງແມ່ນວ່າມີອຸນຫະພູມບໍ່ປ່ຽນແປງ, ຄວາມກົດດັນແລະການໄຫຼຂອງອາຍແກັສ, roughness ການເຄືອບ, ເງິນຝາກ, ເລຂາຄະນິດຂອງຖົງຫຼືການເຊື່ອມໂຊມຂອງການໂຕ້ຕອບສາມາດປ່ຽນແປງການຖ່າຍທອດຄວາມຮ້ອນແລະເຄມີດ້ານ. ດັ່ງນັ້ນ, ເຄື່ອງດູດຊຶມທີ່ເຄືອບຄວນໄດ້ຮັບການປະຕິບັດເປັນອົງປະກອບຂອງເຕົາປະຕິກອນຂະບວນການທີ່ສໍາຄັນ, ບໍ່ແມ່ນຕົວຍຶດ wafer ຕົວຕັ້ງຕົວຕີ.

ອຸນຫະພູມການຂະຫຍາຍຕົວປົກກະຕິສະແດງໃຫ້ເຫັນເຖິງການໂຫຼດ: GaN MOCVD ມັກຈະແລ່ນຢູ່ໃກ້ກັບ 1000–1100°C, Si epitaxy ປະມານ 1050–1200°C, ແລະ SiC epitaxy ປະມານ 1500–1700°C. ອຸນຫະພູມ Wafer ແມ່ນຂຶ້ນກັບພະລັງງານຂອງເຄື່ອງເຮັດຄວາມຮ້ອນບວກກັບເລຂາຄະນິດຂອງຕົວອ່ອນ, ການປ່ອຍອາຍພິດ, ຄວາມເລິກຂອງຖົງ, ການຫມຸນແລະການໄຫຼຂອງອາຍແກັສ.

Planetary MOCVD ໃຊ້ laminar flow ແລະການຫມຸນຫຼາຍ carrier ເພື່ອປັບປຸງຄວາມຫນາ, ອົງປະກອບແລະຄວາມສອດຄ່ອງຂອງ doping.[1]

2. ຕົວກໍານົດການເຄືອບ CVD SiC ແລະ TaC

ສະຫຼຸບຫຼັກ: "ການເຄືອບ 100 μm" ບໍ່ແມ່ນຂໍ້ມູນຈໍາເພາະຂອງ semiconductor ຄົບຖ້ວນ. ຄວາມຫນາແຫນ້ນ, ຄວາມບໍລິສຸດ, microstructure, roughness, CTE, ການແຜ່ກະຈາຍຄວາມຫນາ, ການຍຶດຕິດແລະການຄວບຄຸມຂໍ້ບົກພ່ອງຕ້ອງໄດ້ຮັບການພິຈາລະນາຮ່ວມກັນ, ໂດຍສະເພາະແມ່ນຢູ່ໃນກະເປົ໋າ, ແຄມ, ຮູແລະລັກສະນະເງົາທີ່ deposition ທ້ອງຖິ່ນອາດຈະແຕກຕ່າງກັນ.

ລະບົບຕ່ອງໂສ້ວິສະວະກໍາແມ່ນ:

ອຸນຫະພູມ CVD / ຄວາມກົດດັນ / ອັດຕາສ່ວນອາຍແກັສ→ການເຕີບໂຕຂອງເມັດພືດ→ຄວາມຫນາແຫນ້ນ / roughness / ຄວາມຄຽດ→ຊີວິດການເຄືອບ.

ຄວາມກົດດັນທີ່ສູງຂຶ້ນໄດ້ເພີ່ມຄວາມຫຍາບ ແລະ ຮູຂຸມຂົນ, ໃນຂະນະທີ່ອຸນຫະພູມຫຼາຍເກີນໄປເຮັດໃຫ້ເກີດໂຄງສ້າງທີ່ຫຍາບຄາຍ.[3]

3. ຄວາມເປັນເອກະພາບດ້ານຄວາມຮ້ອນ ແລະ ຄວາມສາມາດໃນການແລ່ນໄປມາ-ແລ່ນຊ້ຳ

ສະຫຼຸບຫຼັກ: ການເຄືອບສາມາດກາຍເປັນຂະບວນການທີ່ຍອມຮັບບໍ່ໄດ້ກ່ອນທີ່ມັນຈະປອກເປືອກຢ່າງເຫັນໄດ້ຊັດ. Thickness drift, recession, deposits or roughness change can change wafer-to-susceptor heat transfer and emissivity, ສ້າງອຸນຫະພູມຫຼື run-to-run drift ໃນຂະນະທີ່ອົງປະກອບຍັງ intact ກົນຈັກ.

ຍອດ​ຄວາມ​ຮ້ອນ Wafer​:

Qtotal = Qconduction + Qradiation + Qconvection

ຕົວຍຶດເຄືອບມີອິດທິພົນຕໍ່ເງື່ອນໄຂເຫຼົ່ານີ້ໂດຍຜ່ານຄຸນສົມບັດຂອງວັດສະດຸ, ສະພາບຫນ້າດິນແລະເລຂາຄະນິດ. ຄວາມເລິກຂອງຖົງແມ່ນສໍາຄັນເພາະວ່າການສ້າງການເຄືອບມີການປ່ຽນແປງເລຂາຄະນິດບ່ອນນັ່ງ wafer ສຸດທ້າຍ.

ການເຄືອບ 100 μmທີ່ມີນາມວ່າແຕກຕ່າງກັນປະມານກະເປົ໋າສາມາດປ່ຽນທັງເສັ້ນທາງຄວາມຮ້ອນໃນທ້ອງຖິ່ນແລະຂະຫນາດສຸດທ້າຍ. ການປ່ຽນແປງຂະຫນາດນ້ອຍບໍ່ໄດ້ເຮັດໃຫ້ເກີດຄວາມບໍ່ສອດຄ່ອງໂດຍອັດຕະໂນມັດ, ແຕ່ຄວາມເລິກຂອງຖົງຫລັງການເຄືອບຄວນຈະເປັນ CTQ.

ໃນ​ລະ​ຫວ່າງ​ການ​ຜະ​ລິດ​:

ເງິນຝາກການຂະຫຍາຍຕົວ + ການທໍາຄວາມສະອາດ + ວົງຈອນຄວາມຮ້ອນ → roughness / emissivity drift → thermal-boundary drift → wafer-temperature drift → ອັດຕາການຂະຫຍາຍຕົວ / drift ອົງປະກອບ.

ດັ່ງນັ້ນ, ຕະຫຼອດຊີວິດຂອງອົງປະກອບຄວນຖືກກໍານົດໂດຍຂໍ້ຈໍາກັດຂອງຂະບວນການ - ບໍ່ພຽງແຕ່ໂດຍ "ບໍ່ມີການແຕກຫັກທີ່ເຫັນໄດ້."

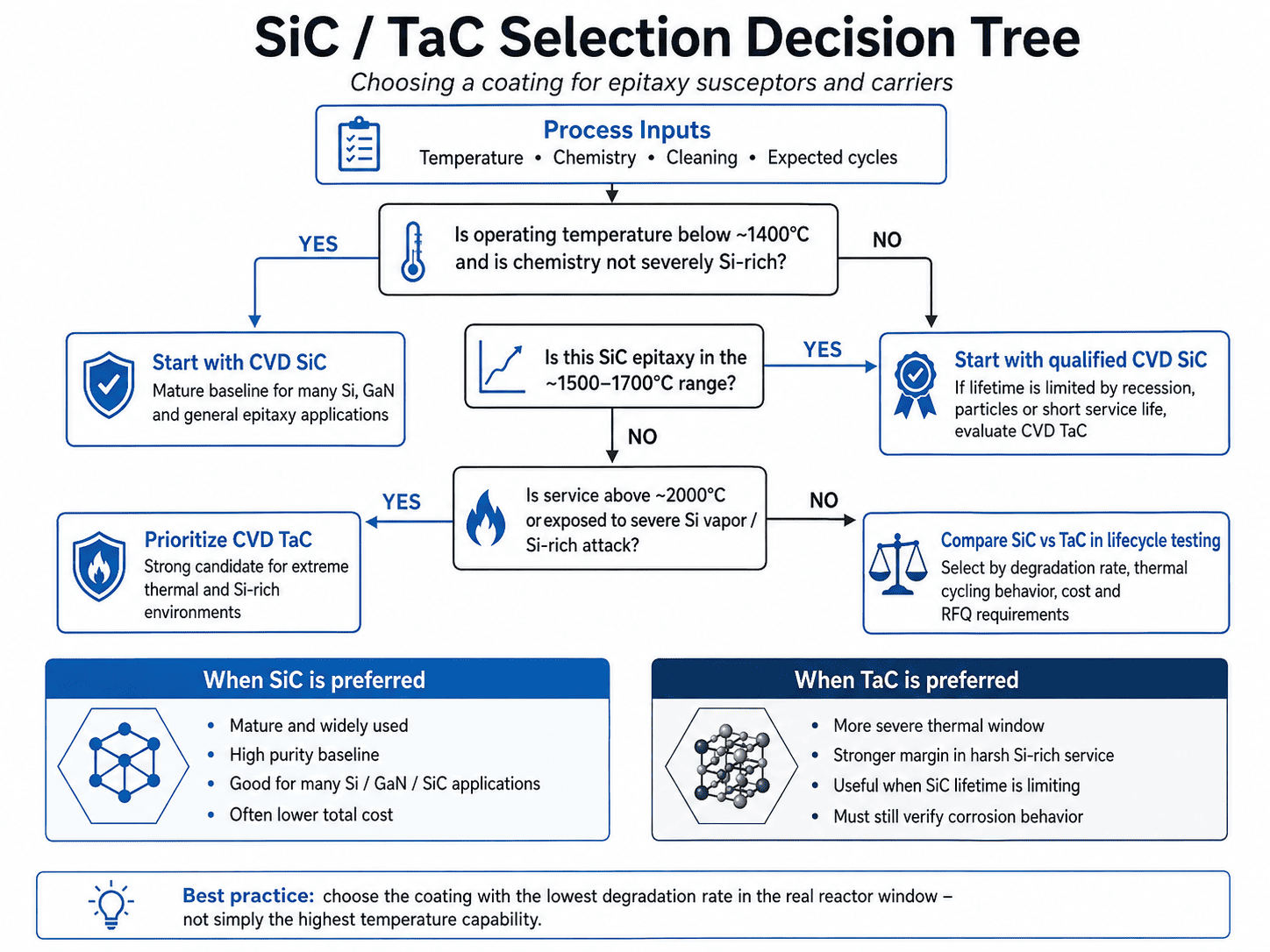

4. CVD SiC ທຽບກັບ CVD TaC ການຄັດເລືອກ

ສະຫຼຸບຫຼັກ: CVD SiC ເປັນພື້ນຖານການປະຕິບັດສໍາລັບຫຼາຍພາກສ່ວນ Si, GaN ແລະ SiC epitaxy ເນື່ອງຈາກວ່າການໃຫຍ່ເຕັມຕົວຂອງມັນ, ຄວາມບໍລິສຸດແລະຄວາມເຂົ້າກັນໄດ້ກັບ graphite. TaC ກາຍເປັນທີ່ດຶງດູດໃນເວລາທີ່ອຸນຫະພູມທີ່ຮຸນແຮງຫຼືເຄມີທີ່ອຸດົມສົມບູນ SiC ເຮັດໃຫ້ການຖົດຖອຍຂອງ SiC ເປັນກົນໄກການຈໍາກັດຕະຫຼອດຊີວິດທີ່ຖືກຢືນຢັນ.

ການ​ຕັດ​ສິນ​ໃຈ​ການ​ເລືອກ TreeT < ~1400°C ແລະ SiC ເຂົ້າ​ກັນ​ໄດ້​ທາງ​ເຄ​ມີ​?

→ ແມ່ນ: ມີຄຸນສົມບັດ CVD SiC.

→ ບໍ່: ສືບຕໍ່.

SiC epitaxy ທີ່ ~1500–1700°C?

→ ເລີ່ມຕົ້ນດ້ວຍ SiC ທີ່ພິສູດແລ້ວ. ຖ້າການຖົດຖອຍ, ອະນຸພາກຫຼືຊີວິດສັ້ນຄອບງໍາ, ປຽບທຽບ TaC.

>2000°C ຫຼື ການສໍາຜັດ Si-vapor ຮຸນແຮງ?

→ ບູລິມະສິດການປະເມີນຜົນ TaC.

TaC ແມ່ນບໍ່ມີຄວາມສ່ຽງທາງເຄມີ. ໃນປີ 1973 K ໃນອາຍຊິລິຄອນ, CVD TaC ສ້າງຕັ້ງຜະລິດຕະພັນຕິກິຣິຍາ TaSi₂/SiC; ເພີ່ມ Si exposure ເພີ່ມຂຶ້ນຄວາມເລິກ corrosion ແລະ roughness.[4] ສະນັ້ນ ການເລືອກເຟັ້ນຄວນອີງໃສ່ອັດຕາການເສື່ອມໂຊມໃນເຕົາປະຕິກອນຕົວຈິງ, ບໍ່ແມ່ນຈຸດລະລາຍຢ່າງດຽວ.

5. ກົນໄກຄວາມລົ້ມເຫຼວຂອງການເຄືອບ CVD

ສະຫຼຸບຫຼັກ: ຄວາມລົ້ມເຫຼວຂອງເຄື່ອງເຄືອບ-susceptor ສ່ວນຫຼາຍແມ່ນເກີດຈາກຄວາມດັນຄວາມຮ້ອນຄູ່ກັນ, ຄວາມບໍ່ສອດຄ່ອງກັນ, ການຖົດຖອຍຂອງສານເຄມີ ແລະ ການທໍາຄວາມສະອາດ ຫຼືການຈັດການຄວາມເສຍຫາຍ. ການວິເຄາະຄວາມລົ້ມເຫລວຄວນເຊື່ອມຕໍ່ຂໍ້ບົກພ່ອງທີ່ເຫັນໄດ້ຊັດເຈນກັບກົນໄກຂອງຮາກຂອງມັນແລະຫຼັງຈາກນັ້ນກັບອາການຂອງ wafer ແທນທີ່ຈະຢຸດຢູ່ທີ່ "ການປອກເປືອກເຄືອບ."

ຄວາມ​ສຳພັນ​ດ້ານ​ຄວາມ​ກົດ​ດັນ​ທາງ​ຄວາມ​ຮ້ອນ​ອັນ​ທຳ​ອິດ​ທີ່​ເປັນ​ປະ​ໂຫຍດ​ແມ່ນ​:

σ ≈ E × Δα × ΔT

ບ່ອນທີ່ E ແມ່ນການເຄືອບ modulus, Δαຄວາມແຕກຕ່າງຂອງການເຄືອບ / substrate CTE ແລະ ΔT ການເດີນທາງຄວາມຮ້ອນ. ນີ້ແມ່ນເຫດຜົນທີ່ວ່າການຈັບຄູ່ graphite CTE ມີຄວາມສໍາຄັນເກືອບເທົ່າກັບຄວາມບໍລິສຸດຂອງການເຄືອບ.

ຖົງເລິກ, ຮູແລະຮ່ອງສາມາດໄດ້ຮັບການຂົນສົ່ງຄາຣະວາທີ່ແຕກຕ່າງກັນ:

ການເຄືອບບາງ / porous ທ້ອງຖິ່ນ → ການໂຈມຕີຄວາມຮ້ອນ / ສານເຄມີ → ການເປີດເຜີຍ graphite → ການເຊາະເຈື່ອນ → particles → wafer-defect ຄວາມສ່ຽງ.

ດັ່ງນັ້ນອົງປະກອບໜຶ່ງອາດຈະໄປເຖິງການສິ້ນສຸດຂອງຊີວິດຂອງຂະບວນການກ່ອນການສິ້ນສຸດຂອງຊີວິດກົນຈັກ.

6. ເງື່ອນໄຂແລະເງື່ອນໄຂ RFQ

ສະຫຼຸບຫຼັກ: ຄຸນສົມບັດຄວນປ່ຽນເງື່ອນໄຂຂອງເຕົາປະຕິກອນເຂົ້າໄປໃນ CTQs ທີ່ສາມາດວັດແທກໄດ້ແລະກວດສອບໃນເລຂາຄະນິດສໍາເລັດຮູບ. ໃບຢັ້ງຢືນວັດສະດຸຢ່າງດຽວແມ່ນບໍ່ພຽງພໍ; ເປົ້າຫມາຍແມ່ນຄວາມສົມບູນຂອງການເຄືອບຊ້ໍາຊ້ອນ, ຂະຫນາດແລະພຶດຕິກໍາຄວາມຮ້ອນ / ສານເຄມີໂດຍຜ່ານການຂະຫຍາຍຕົວຕົວແທນແລະການທໍາຄວາມສະອາດຮອບວຽນ.

ຂໍ້ກໍານົດດ້ານການປະຕິບັດຄວນປະກອບມີ:

• ວັດສະດຸ: ເກຣດ graphite, ຄວາມບໍລິສຸດ, CTE; ໄລຍະການເຄືອບແລະຄວາມບໍລິສຸດ.
• ການເຄືອບ: ຄວາມຫນາ, ຂອບເຂດຈໍາກັດທ້ອງຖິ່ນ, roughness, pinhole / porosity ມາດຖານ, adhesion ຫຼືເງື່ອນໄຂວົງຈອນຄວາມຮ້ອນ.
• ເລຂາຄະນິດ: ຄວາມເລິກຂອງຖົງຫຼັງຈາກການເຄືອບ, ຄວາມຮາບພຽງ / runout, OD / ID, ຮູແລະ CTQ ທີ່ກ່ຽວຂ້ອງກັບການຫມຸນ.
• ຂະບວນການ: ຂະ​ຫນາດ wafer​, ອຸນ​ຫະ​ພູມ​, ອາຍ​ແກ​ັ​ສ​, ຄວາມ​ກົດ​ດັນ​, ຮູບ​ແບບ​ການ​ເຮັດ​ໃຫ້​ຄວາມ​ຮ້ອນ / ພືດ​ຫມູນ​ວຽນ​, ເຄ​ມີ​ທໍາ​ຄວາມ​ສະ​ອາດ​ແລະ​ຮອບ​ວຽນ​ຄາດ​ວ່າ​ຈະ​.

ຈຸດກວດກາທີ່ແນະນຳ:

ຂາເຂົ້າ → ຮອບການຂະຫຍາຍຕົວທີ່ກໍານົດ → ການທໍາຄວາມສະອາດ → ສິ້ນສຸດຊີວິດ.

Correlating checkpoints ເຫຼົ່ານີ້ກັບ particle ແລະ wafer ຂໍ້ມູນແມ່ນເປັນປະໂຫຍດຫຼາຍກ່ວາການກວດສອບດ້ວຍຕາຢ່າງດຽວ.

7. FAQ

CVD SiC ຄວນມີຄວາມຫນາເທົ່າໃດ?

ປະມານ 100 μmເປັນການອ້າງອິງທີ່ເປັນປະໂຫຍດ, ບໍ່ແມ່ນການເພີ່ມປະສິດທິພາບທົ່ວໄປ. ເລຂາຄະນິດ, ການອະນຸຍາດ corrosion, ຄວາມກົດດັນແລະຄວາມທົນທານຂອງມິຕິລະດັບກໍານົດເປົ້າຫມາຍ.

ການເຄືອບທີ່ຫນາກວ່າສະເຫມີຢູ່ໄດ້ດົນກວ່າບໍ?

ບໍ່. ມັນເພີ່ມສະຫງວນການກັດກ່ອນແຕ່ອາດຈະເພີ່ມຄວາມກົດດັນທີ່ຕົກຄ້າງ ແລະການປ່ຽນແປງມິຕິ.

ເປັນຫຍັງການເຄືອບ SiC ຈຶ່ງປອກເປືອກ?

ຜູ້ປະກອບສ່ວນແບບປົກກະຕິແມ່ນ CTE ບໍ່ກົງກັນ, ຄວາມກົດດັນທີ່ຕົກຄ້າງ, ຄວາມບົກພ່ອງໃນການໂຕ້ຕອບ, ເລຂາຄະນິດຂອງຂອບ, ວົງຈອນຄວາມຮ້ອນ, ການໂຈມຕີທາງເຄມີແລະການທໍາຄວາມສະອາດຄວາມເສຍຫາຍ.

ເມື່ອໃດທີ່ TaC ຄວນປ່ຽນແທນ SiC?

ໃນເວລາທີ່ການໂຈມຕີດ້ວຍອຸນຫະພູມສູງຫຼື Si-rich ໄດ້ຖືກພິສູດວ່າເປັນຂອບເຂດຈໍາກັດຊີວິດ SiC ທີ່ເດັ່ນຊັດແລະ TaC ໃຫ້ຜົນໄດ້ຮັບຂອງວົງຈອນຊີວິດທີ່ດີກວ່າ.

ສະຫຼຸບ

ສະຫຼຸບຫຼັກ: ກາໄຟທີ່ເຄືອບ CVD ຄວນມີຄຸນສົມບັດເປັນສ່ວນຫນຶ່ງຂອງຂະບວນການ epitaxy. ເປົ້າຫມາຍແມ່ນພຶດຕິກໍາຄວາມຮ້ອນ, ເຄມີແລະມິຕິທີ່ຫມັ້ນຄົງຕະຫຼອດການຜະລິດ, ດ້ວຍການສິ້ນສຸດຂອງຊີວິດທີ່ກໍານົດໂດຍ CTQs ຂະບວນການທີ່ສາມາດວັດແທກໄດ້ແທນທີ່ຈະເປັນຄວາມເສຍຫາຍທີ່ເຫັນໄດ້ຢ່າງດຽວ.

ລະບົບຕ່ອງໂສ້ວິສະວະກໍາແມ່ນ:

substrate graphite → microstructure CVD → ເລຂາຄະນິດສໍາເລັດຮູບ → ຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນ / ສານເຄມີ → wafer repeatability.

ຄໍາຖາມທີ່ດີກວ່າບໍ່ແມ່ນພຽງແຕ່ "ການເຄືອບຫນາເທົ່າໃດ?" ແຕ່ "ອົງປະກອບນີ້ຈະປະຕິບັດແນວໃດຫຼັງຈາກການຂະຫຍາຍຕົວຊ້ໍາຊ້ອນ, ການເຮັດຄວາມສະອາດແລະວົງຈອນຄວາມຮ້ອນ, ແລະຂອບເຂດທີ່ສາມາດວັດແທກໄດ້ກໍານົດຈຸດສິ້ນສຸດຂອງຊີວິດຂອງມັນ?"
