ເປັນຫຍັງການເຄືອບ TaC ຈຶ່ງກາຍເປັນທາງເລືອກທີ່ຕ້ອງການສໍາລັບອົງປະກອບ Semiconductor Graphite

ໃນຂະນະທີ່ອຸດສາຫະກໍາ semiconductor ກ້າວໄປສູ່ເສັ້ນຜ່າສູນກາງ wafer ທີ່ໃຫຍ່ກວ່າ, ອຸນຫະພູມການດໍາເນີນງານທີ່ສູງຂຶ້ນ, ແລະງົບປະມານການປົນເປື້ອນທີ່ເຄັ່ງຄັດ, ຄວາມຕ້ອງການທີ່ວາງໄວ້ໃນອົງປະກອບ graphite ໄດ້ເຕີບໂຕຢ່າງຫຼວງຫຼາຍ. Crucibles, susceptors, heaters, guide rings, and seed holds aren't expect to just to endure the heat- they also need to hold their shape , ສະກັດກັ້ນການປ່ອຍ impurities , ແລະຢູ່ລອດການແລ່ນຂະຫຍາຍໃນບັນຍາກາດ reactive ຮຸກຮານ.

ເພື່ອແກ້ໄຂສິ່ງທ້າທາຍເຫຼົ່ານີ້, ການເຄືອບສານເຄມີຂອງ Vapor Deposition (CVD) tantalum carbide (TaC) ໄດ້ກາຍເປັນການແກ້ໄຂທີ່ໂດດເດັ່ນສໍາລັບການປົກປ້ອງຊິ້ນສ່ວນ graphite ໃນສາຍການຜະລິດ semiconductor ກ້າວຫນ້າ. ບົດຄວາມນີ້ເບິ່ງວ່າເປັນຫຍັງການເຄືອບ TaC ດຶງດູດຄວາມສົນໃຈທີ່ເພີ່ມຂຶ້ນ, ແລະວິທີການທີ່ພວກມັນປະກອບສ່ວນເຂົ້າໃນຂະບວນການທີ່ຫມັ້ນຄົງຫຼາຍ, ອາຍຸສ່ວນທີ່ຍາວກວ່າ, ແລະປະສິດທິພາບການຜະລິດໂດຍລວມທີ່ດີກວ່າ.

ເປັນຫຍັງອົງປະກອບ Graphite ຕ້ອງການຊັ້ນປ້ອງກັນ

Graphite ໄດ້ເປັນອຸປະກອນການໄປມາດົນນານສໍາລັບຮາດແວ semiconductor ທີ່ມີອຸນຫະພູມສູງ, ຍ້ອນການນໍາຄວາມຮ້ອນທີ່ດີ, ຄວາມຫນາແຫນ້ນຕ່ໍາ, ແລະຄວາມງ່າຍຂອງການເຄື່ອງຈັກ. ແຕ່ graphite ເປົ່າມີຈຸດອ່ອນທີ່ຮູ້ກັນດີເມື່ອປະເຊີນກັບສະພາບທີ່ຮຸນແຮງພາຍໃນຫ້ອງຂະບວນການ:

• ການເຊື່ອມໂຊມຂອງພື້ນຜິວໃນອຸນຫະພູມທີ່ຮຸນແຮງ
• ການ​ໂຈມ​ຕີ​ທາງ​ເຄ​ມີ​ຈາກ​ໄຮ​ໂດ​ເຈນ​, ammonia​, ແລະ​ອາຍ​ແກ​ັ​ສ reactive ອື່ນໆ​
• ການຫຼົ່ນລົງຂອງອະນຸພາກກາກບອນ
• ການເຄື່ອນຍ້າຍຂອງ impurities ເຂົ້າໄປໃນໄປເຊຍກັນການຂະຫຍາຍຕົວຫຼືຮູບເງົາ epitaxial
• ຄ່ອຍໆເລື່ອນມິຕິລະດັບຫຼັງຈາກຮອບວຽນຄວາມຮ້ອນຫຼາຍ

ບັນຫາເຫຼົ່ານີ້ກາຍເປັນບັນຫາສໍາຄັນໂດຍສະເພາະໃນຂະບວນການເຊັ່ນ:

• ການຂະຫຍາຍຕົວຂອງ SiC ຜ່ານ PVT
• SiC epitaxy
• GaN MOCVD
• AlN ການຂະຫຍາຍຕົວໄປເຊຍກັນ
• ການຕັ້ງຄ່າພາກສະຫນາມຄວາມຮ້ອນທີ່ມີອຸນຫະພູມສູງ

ດ້ວຍເລຂາຄະນິດຂອງອຸປະກອນຫຼຸດລົງ ແລະ ຄວາມຕ້ອງການດ້ານປະສິດທິພາບທີ່ເຄັ່ງຄັດ, ເຖິງແມ່ນວ່າການປົນເປື້ອນເລັກນ້ອຍ ຫຼື ການສວມໃສ່ເລັກນ້ອຍໃນຊິ້ນສ່ວນ graphite ສາມາດສົ່ງຜົນກະທົບໂດຍກົງຕໍ່ຜົນຜະລິດຂອງ wafer ແລະຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນສຸດທ້າຍ.

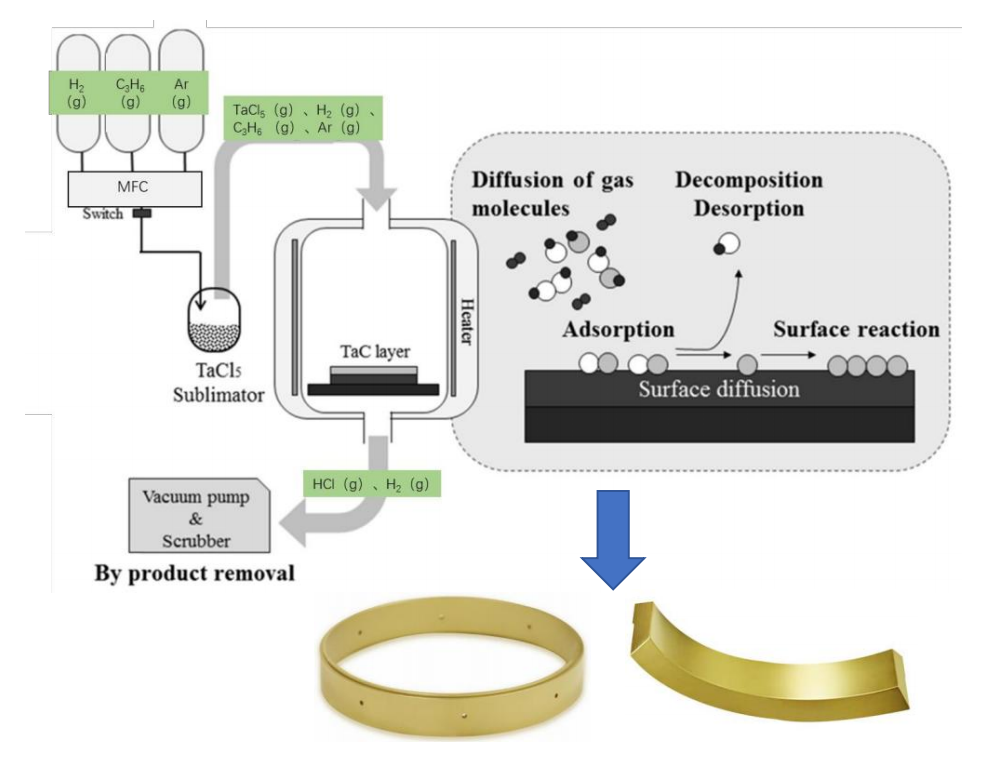

ການເຄືອບ TaC ແມ່ນຫຍັງ?

Tantalum carbide (TaC) ແມ່ນເຊລາມິກທີ່ທົນທານຕໍ່ສູງສຸດທີ່ມີຈຸດລະລາຍປະມານ 3,880 ອົງສາເຊ, ເຊິ່ງເປັນຫນຶ່ງທີ່ຮູ້ຈັກສູງສຸດ. ມັນຈັບຄູ່ຄວາມຫມັ້ນຄົງຄວາມຮ້ອນທີ່ໂດດເດັ່ນກັບ inertness ເຄມີທີ່ໂດດເດັ່ນ, ເຮັດໃຫ້ມັນເປັນຜູ້ສະຫມັກທໍາມະຊາດສໍາລັບການປ້ອງກັນພື້ນຜິວ graphite ທີ່ເຫັນສະພາບແວດລ້ອມ semiconductor ຮຸກຮານ.

ແທນທີ່ຈະປ່ຽນ graphite ທັງຫມົດ, TaC ຖືກນໍາໃຊ້ເປັນຊັ້ນຫນາແຫນ້ນ, ບາງໆຜ່ານ CVD. ນີ້ເຮັດໃຫ້ທ່ານດີທີ່ສຸດຂອງໂລກທັງສອງ:

• Graphite ສະຫນອງການນໍາຄວາມຮ້ອນ, ມະຫາຊົນຕ່ໍາ, ແລະສະຫນັບສະຫນູນກົນຈັກ.
• ຊັ້ນ TaC ເຮັດຫນ້າທີ່ເປັນສິ່ງກີດຂວາງທີ່ເຂັ້ມແຂງຕໍ່ການເຊາະເຈື່ອນຂອງສານເຄມີແລະການປ່ອຍອາຍພິດອອກຈາກອາຍພິດ.

ຜົນໄດ້ຮັບສຸດທິແມ່ນອົງປະກອບທີ່ສາມາດຍຶດຫມັ້ນພາຍໃຕ້ເງື່ອນໄຂທີ່ຈະທໍາລາຍ graphite ທໍາມະດາຢ່າງໄວວາ.

ຜົນປະໂຫຍດທີ່ສໍາຄັນຂອງການເຄືອບ CVD TaC

(1) ຄວາມທົນທານຂອງອຸນຫະພູມສູງພິເສດ

ຂະບວນການເຊມິຄອນດັອດເຕີຫຼາຍອັນແລ່ນລະຫວ່າງ 1,500°C ແລະສູງກວ່າ 2,500°C—ອຸນຫະພູມທີ່ຍູ້ວັດສະດຸສ່ວນໃຫຍ່ໄປເຖິງຂີດຈຳກັດຂອງມັນ. TaC ຮັກສາຄວາມສົມບູນຂອງໂຄງສ້າງຂອງມັນໃນທົ່ວລະດັບນີ້, ແລະມັນມີປະສິດທິພາບ insulates graphite ພື້ນຖານຈາກການເຊື່ອມໂຊມຂອງຄວາມຮ້ອນໃນໄລຍະວົງຈອນການຜະລິດຈໍານວນຫຼາຍ.

(2) ການຕໍ່ຕ້ານສານເຄມີທີ່ສູງ

ຫນຶ່ງໃນລັກສະນະທີ່ໂດດເດັ່ນຂອງ TaC ແມ່ນຄວາມສາມາດທີ່ຈະທົນທານຕໍ່ຊະນິດອາຍແກັສ corrosive ທີ່ກິນໄປຢູ່ໃນການເຄືອບອື່ນໆ. ໃນທາງປະຕິບັດ, ມັນສະແດງໃຫ້ເຫັນຄວາມຕ້ານທານໄດ້ດີກວ່າຊັ້ນປ້ອງກັນແບບດັ້ງເດີມຢ່າງຫຼວງຫຼາຍເມື່ອສໍາຜັດກັບ:

• ໄຮໂດຣເຈນ (H₂)
• ແອມໂມເນຍ (NH₃)
• ໄອຊິລິໂຄນ
• ອາຍໂລຫະທີ່ມີປະຕິກິລິຍາ

ການປັບປຸງຄວາມທົນທານທາງເຄມີນັ້ນແປໂດຍກົງເຂົ້າໃນການທົດແທນສ່ວນຫນ້ອຍລົງແລະການຜະລິດທີ່ຄາດເດົາໄດ້ຫຼາຍຂຶ້ນ.

(3) ຄວາມສ່ຽງຕໍ່ການປົນເປື້ອນຕ່ໍາ

ເນື່ອງຈາກຄຸນນະພາບຂອງຜລຶກແລະຄວາມຫນາແຫນ້ນຂອງຄວາມບົກຜ່ອງກາຍເປັນຄວາມເຂັ້ມງວດ, ການຮັກສາສະພາບແວດລ້ອມຂະບວນການແມ່ນສໍາຄັນທີ່ສຸດ. ການເຄືອບ TaC ທີ່ຖືກຝາກໄວ້ເປັນຢ່າງດີສ້າງເປັນສິ່ງກີດຂວາງທີ່ເກືອບບໍ່ສາມາດລະບາຍນ້ໍາໄດ້ເຊິ່ງຊ່ວຍຫຼຸດຜ່ອນ:

• ການປ່ອຍຄາບອນອອກຈາກຮ່າງກາຍ graphite
• ການແຜ່ກະຈາຍຂອງ impurities ໂລຫະ
• particle flaking
• ຜິວໜັງຫຍາບຄາຍຕາມເວລາ

ເງື່ອນໄຂທີ່ສະອາດສະຫນັບສະຫນູນໄປເຊຍກັນທີ່ມີຄຸນນະພາບສູງກວ່າແລະຄວາມສາມາດໃນການເຮັດເລື້ມຄືນທີ່ດີຂຶ້ນ.

(4) ຂະຫຍາຍຊີວິດການບໍລິການ

ການປ່ຽນຊິ້ນສ່ວນສະຫນາມຄວາມຮ້ອນແມ່ນມີຄ່າໃຊ້ຈ່າຍ - ບໍ່ພຽງແຕ່ໃນວັດສະດຸເທົ່ານັ້ນ, ແຕ່ໃນເວລາຢຸດເຮັດວຽກແລະຄວາມພະຍາຍາມປັບປຸງເງື່ອນໄຂ. ເນື່ອງຈາກວ່າການເຄືອບ TaC ຊ້າລົງການກັດກ່ອນຂອງພື້ນຜິວແລະການສວມໃສ່ຢ່າງມີປະສິດຕິຜົນ, ອົງປະກອບ graphite ເຄືອບຈໍານວນຫຼາຍຄົງຢູ່ໄດ້ດົນກວ່າຄູ່ຮ່ວມງານທີ່ບໍ່ເຄືອບຂອງເຂົາເຈົ້າ. ນັ້ນຫມາຍຄວາມວ່າການຂັດຂວາງຫນ້ອຍລົງແລະຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານໂດຍລວມຕ່ໍາ.

(5) ການຍຶດເກາະທີ່ເຂັ້ມແຂງກັບ substrate ໄດ້

ຂະບວນການ CVD ທີ່ທັນສະໄຫມໄດ້ຝາກປະລໍາມະນູ TaC ໂດຍປະລໍາມະນູໃສ່ພື້ນຜິວ graphite, ໃຫ້ຜົນຜູກພັນ interfacial ທີ່ດີເລີດ. ບໍ່ຄືກັບການເຄືອບກົນຈັກຫຼືສີດພົ່ນ, CVD ໃຫ້ທ່ານ:

• ໂຄງສ້າງຈຸລະພາກທີ່ມີຄວາມຫນາແຫນ້ນ, ບໍ່ມີຮູຂຸມຂົນ
• ຄວາມຫນາເປັນເອກະພາບເຖິງແມ່ນວ່າຢູ່ໃນຮູບຮ່າງທີ່ສັບສົນ
• ການຍຶດຫມັ້ນທີ່ເຊື່ອຖືໄດ້ທີ່ທົນທານຕໍ່ວົງຈອນຄວາມຮ້ອນຊ້ໍາຊ້ອນ
• ການຄຸ້ມຄອງທີ່ດີຂອງມຸມແລະ recesses

ຄວາມເຂັ້ມແຂງນີ້ແມ່ນສໍາຄັນສໍາລັບສະພາບແວດລ້ອມການຜະລິດທີ່ຄວາມສອດຄ່ອງແມ່ນບໍ່ສາມາດຕໍ່ລອງໄດ້.

ການນໍາໃຊ້ທົ່ວໄປຂອງ TaC-Coated Graphite Parts

ເມື່ອເທກໂນໂລຍີຈະເລີນເຕີບໂຕ, ອົງປະກອບທີ່ເຄືອບ TaC ກໍາລັງຊອກຫາວິທີການເຂົ້າໄປໃນຄໍາຮ້ອງສະຫມັກ semiconductor ຫຼາຍຂຶ້ນ. ຕົວຢ່າງທົ່ວໄປລວມມີ:

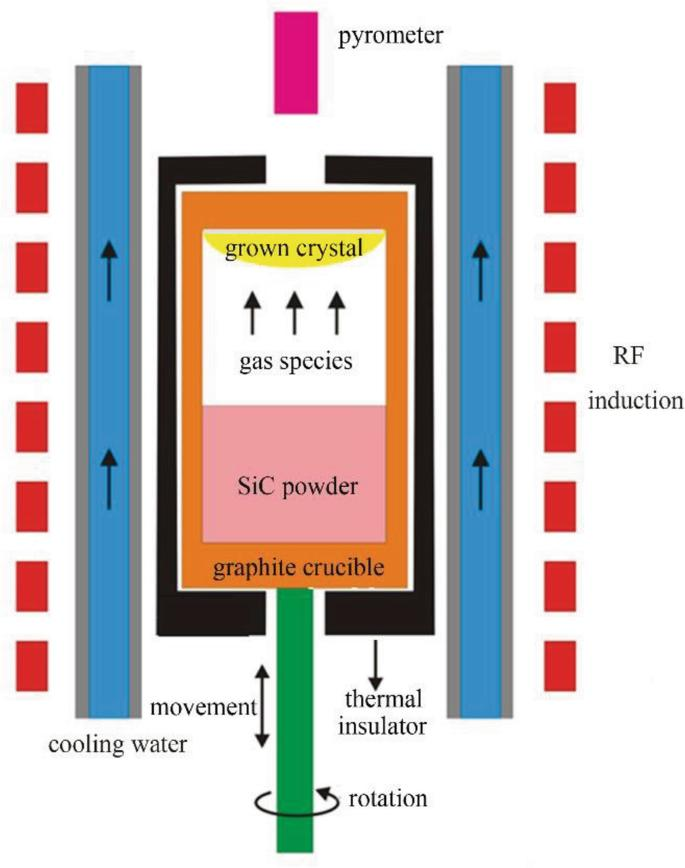

SiC Crystal Growth (PVT)

crucibles ເຄືອບ taC, ຜູ້ຖືແກ່ນ, ແຫວນຄູ່ມື, ແລະວົງ crucible ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງເພື່ອຕັດສິ່ງເສດເຫຼືອພາຍໃນຫ້ອງການຂະຫຍາຍຕົວໃນຂະນະທີ່ຍືດອາຍຸການນໍາໃຊ້ຂອງຮາດແວເຂດຮ້ອນ.

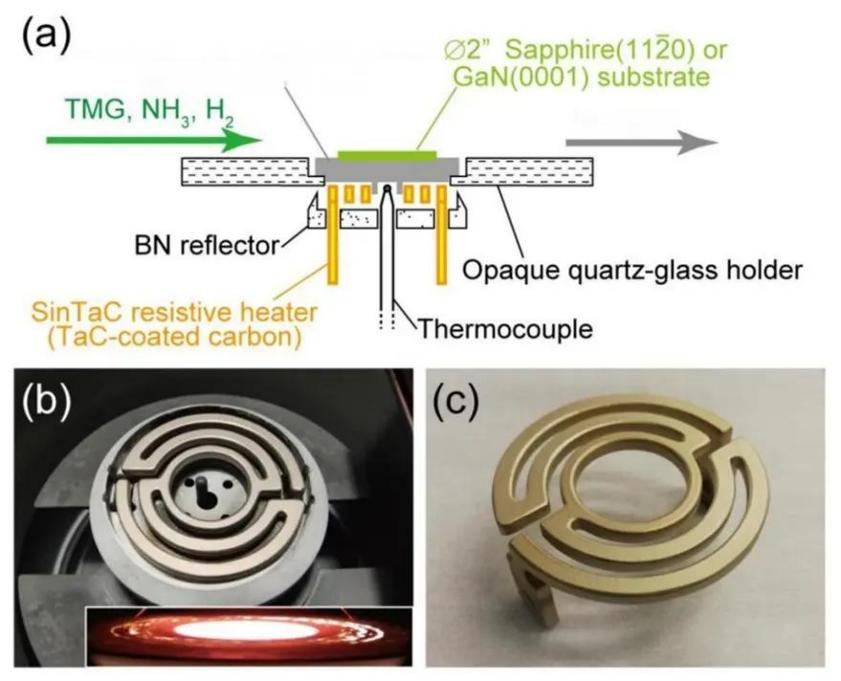

ລະບົບ GaN MOCVD

ເຄື່ອງເຮັດຄວາມຮ້ອນ Graphite ທີ່ມີການເຄືອບ TaC ໃຫ້ຜົນຜະລິດຄວາມຮ້ອນທີ່ຫມັ້ນຄົງແລະຕ້ານການກັດກ່ອນຈາກແອມໂມເນຍແລະໄຮໂດເຈນໃນລະຫວ່າງ GaN epitaxy, ຊ່ວຍຮັກສາອຸນຫະພູມທີ່ເປັນເອກະພາບໃນໄລຍະແຄມເປນຍາວ.

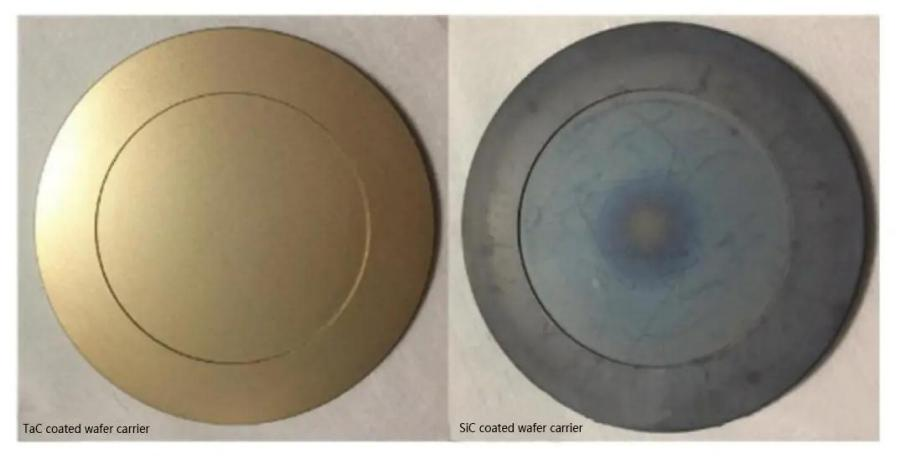

Epitaxial Susceptors (Wafer Carriers)

ຕົວອ່ອນຈະເຫັນການຊ໊ອກຄວາມຮ້ອນຊ້ຳແລ້ວຊ້ຳອີກ ແລະການສຳຜັດອາຍແກັສທີ່ກັດກ່ອນ. ການເຄືອບ TaC ເຮັດໃຫ້ພວກເຂົາມີໂອກາດທີ່ດີກວ່າທີ່ຈະຢູ່ລອດຫຼາຍແລ່ນໂດຍບໍ່ມີການເສື່ອມສະພາບຂອງພື້ນຜິວ.

ອຸປະກອນ Semiconductor ອຸນຫະພູມສູງອື່ນໆ

ການນໍາໃຊ້ເພີ່ມເຕີມປະກອບມີການຂະຫຍາຍຕົວຂອງໄປເຊຍກັນ AlN, epitaxy ຊິລິໂຄນ, ອົງປະກອບພາກສະຫນາມຄວາມຮ້ອນທົ່ວໄປ, ແລະແມ້ກະທັ້ງບາງເຄື່ອງມືການປຸງແຕ່ງເຊລາມິກທີ່ກ້າວຫນ້າ.

ເປັນຫຍັງວິທີການ CVD ສໍາຄັນ

ບໍ່ແມ່ນການເຄືອບ TaC ທັງຫມົດຖືກສ້າງຂື້ນເທົ່າທຽມກັນ. ໃນ​ບັນ​ດາ​ເຕັກ​ນິກ​ການ​ເກັບ​ກໍາ​ຕ່າງໆ​, CVD ໄດ້​ຮັບ​ການ​ພິ​ຈາ​ລະ​ນາ​ຢ່າງ​ກວ້າງ​ຂວາງ​ມາດ​ຕະ​ຖານ​ຄໍາ​ສໍາ​ລັບ​ການ​ເຮັດ​ວຽກ semiconductor ຊັ້ນ​ເພາະ​ວ່າ​ມັນ​ສະ​ຫນອງ​:

• ຄວາມຫນາແຫນ້ນສູງຫຼາຍແລະ porosity ຕ່ໍາ
• ຄວາມບໍລິສຸດທີ່ດີເລີດ (ສໍາຄັນສໍາລັບຂະບວນການປົນເປື້ອນ - ລະອຽດອ່ອນ)
• ຊັດເຈນ, ການຄວບຄຸມຄວາມຫນາຊ້ໍາອີກຄັ້ງ
• ການຄຸ້ມຄອງເອກະພາບກ່ຽວກັບເລຂາຄະນິດພາກສ່ວນທີ່ຊັບຊ້ອນ
• ຄວາມຜູກພັນທີ່ແຂງແຮງກັບຊັ້ນຍ່ອຍ graphite

ສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຄວາມສອດຄ່ອງແລະຄວາມຫນ້າເຊື່ອຖືແມ່ນທຸກສິ່ງທຸກຢ່າງ, CVD ໂດດເດັ່ນເປັນທາງເລືອກທີ່ຊັດເຈນ.

ຊອກຫາລ່ວງຫນ້າ: ບົດບາດຂອງ TaC-Coated Graphite

ດ້ວຍ​ການ​ຫັນ​ເປັນ​ອຸດ​ສາ​ຫະ​ກໍາ​ໄປ​ສູ່​ການ​:

• wafers SiC 8 ນິ້ວ
• ອຸປະກອນ GaN ພະລັງງານທີ່ສູງຂຶ້ນ
• ສານປະສົມ semiconductors ກ້າວຫນ້າທາງດ້ານຫຼາຍ
• ຂະບວນການຜະລິດທີ່ຍາວນານ
• ຄວາມຕ້ອງການຄວາມສະອາດທີ່ເຄັ່ງຄັດ

ອົງປະກອບ graphite ພຽງແຕ່ຈະປະເຊີນກັບຄວາມກົດດັນຫຼາຍກວ່າເກົ່າ. ການເຄືອບ TaC ກໍາລັງເຄື່ອນຍ້າຍນອກເໜືອໄປຈາກພຽງແຕ່ຊັ້ນປ້ອງກັນ—ມັນນັບມື້ນັບເປັນຕົວຊ່ວຍສຳຄັນສຳລັບການຜະລິດລຸ້ນຕໍ່ໄປ. ບໍລິສັດທີ່ມີຄວາມຈິງຈັງກ່ຽວກັບການເພີ່ມຜົນຜະລິດ, ການເພີ່ມປະສິດທິພາບຂອງເຄື່ອງມືສູງສຸດ, ແລະການຂະຫຍາຍຊີວິດສ່ວນຫນຶ່ງແມ່ນແລ້ວເບິ່ງ graphite ເຄືອບ TaC ເປັນສ່ວນຍຸດທະສາດຂອງການເພີ່ມປະສິດທິພາບໃນໄລຍະຍາວຂອງພວກເຂົາ.

ສະຫຼຸບ

ການເພີ່ມຂຶ້ນຂອງການຮັບຮອງເອົາການເຄືອບ TaC ສະທ້ອນໃຫ້ເຫັນຄວາມເປັນຈິງທີ່ງ່າຍດາຍ: ອຸດສາຫະກໍາ semiconductor ຕ້ອງການວັດສະດຸທີ່ສາມາດຮັກສາໄດ້ກັບເງື່ອນໄຂທີ່ເຄີຍມີຄວາມຕ້ອງການຫຼາຍ. ໂດຍການແຕ່ງງານກັບຄວາມໄດ້ປຽບຄວາມຮ້ອນຂອງ graphite ດ້ວຍຄວາມທົນທານຕໍ່ສານເຄມີຂອງ tantalum carbide, ຊິ້ນສ່ວນທີ່ເຄືອບ CVD-TaC ສະເຫນີເສັ້ນທາງປະຕິບັດເພື່ອຫຼຸດຜ່ອນການປົນເປື້ອນ, ອາຍຸຂອງອົງປະກອບທີ່ຍາວກວ່າ, ແລະການຜະລິດທີ່ຫມັ້ນຄົງຫຼາຍ. ໃນຂະນະທີ່ການຂະຫຍາຍຕົວຂອງໄປເຊຍກັນແລະເຕັກໂນໂລຢີ epitaxy ສືບຕໍ່ກ້າວຫນ້າ, ການເຄືອບ TaC ກໍາລັງກຽມພ້ອມທີ່ຈະມີບົດບາດໃຫຍ່ກວ່າໃນທົ່ວຂັ້ນຕອນການຜະລິດ semiconductor ທີ່ກວ້າງຂວາງ.

ຄໍາຖາມທີ່ຖາມເລື້ອຍໆ

1. ການເຄືອບ TaC ແມ່ນດີກວ່າກຣາຟຟິກທໍາມະດາບໍ?

ສໍາລັບຂະບວນການ semiconductor ທີ່ມີອຸນຫະພູມສູງສ່ວນໃຫຍ່, ແມ່ນແລ້ວ—ການເຄືອບ TaC ໃຫ້ການປົກປ້ອງທີ່ດີຂຶ້ນຢ່າງຫຼວງຫຼາຍຕໍ່ກັບການກັດກ່ອນ, ການປົນເປື້ອນ, ແລະການສວມໃສ່ກົນຈັກ, ເຊິ່ງມັກຈະແປເປັນອາຍຸການບໍລິການທີ່ຍາວນານກວ່າ.

2. ອຸດສາຫະກໍາໃດທີ່ໃຊ້ TaC-coated graphite?

ການຜະລິດ semiconductor ຕົ້ນຕໍ, ລວມທັງການຂະຫຍາຍຕົວໄປເຊຍກັນ SiC, GaN MOCVD, ຊິລິຄອນ epitaxy, ແລະລະບົບພາກສະຫນາມຄວາມຮ້ອນກ້າວຫນ້າ.

3. ເປັນຫຍັງ CVD ຈຶ່ງມັກໃຊ້ TaC?

CVD ຜະລິດຊັ້ນທີ່ມີຄວາມຫນາແຫນ້ນ, ມີຄວາມບໍລິສຸດສູງດ້ວຍການຍຶດເກາະທີ່ດີເລີດແລະຄວາມຫນາແຫນ້ນຂອງຄວາມຫນາແຫນ້ນ - ກົງກັບຄວາມຕ້ອງການຂອງຄໍາຮ້ອງສະຫມັກ semiconductor.

4. ປະເພດໃດແດ່ຂອງຊິ້ນສ່ວນ graphite ສາມາດເຄືອບດ້ວຍ TaC?

ຜູ້ສະຫມັກທົ່ວໄປປະກອບມີ crucibles, susceptors, ຍຶດແກ່ນ, ແຫວນຄູ່ມື, ເຄື່ອງເຮັດຄວາມຮ້ອນ, ຖາດ, ແລະພາກສ່ວນ graphite ອື່ນໆສໍາຜັດກັບອຸນຫະພູມສູງແລະທາດອາຍຜິດ reactive.
