ຫຼັກການແລະເຕັກໂນໂລຢີຂອງການເຄືອບລະບາຍນ້ໍາທາງກາຍະ (PVD) (2/2) - Semiconductor vetek

ການເຄືອບການລະເຫີຍຂອງອີເລັກໂທຣນິກ

ເນື່ອງຈາກບາງຂໍ້ເສຍປຽບຂອງການໃຫ້ຄວາມຮ້ອນຕໍ່ຕ້ານ, ເຊັ່ນ: ຄວາມຫນາແຫນ້ນຂອງພະລັງງານຕໍ່າ ການເຄືອບ beam Beam Electron ແມ່ນເຕັກໂນໂລຢີການກິນເອເລັກໂຕຣນິກທີ່ເຮັດໃຫ້ວັດຖຸດິບທີ່ເຮັດໃຫ້ມີຄວາມເຢັນ, ແລະເຮັດໃຫ້ວັດສະດຸຮູບເງົາແລະຂົ້ນໃນຊັ້ນຍ່ອຍເພື່ອສ້າງຮູບເງົາ. ແຫຼ່ງຂໍ້ມູນທີ່ເປັນຕົວຢ່າງຂອງເອເລັກໂຕຣນິກສາມາດໄດ້ຮັບຄວາມຮ້ອນແກ່ 6000 ອົງສາ, ເຊິ່ງສາມາດຝາກອອກຈາກວັດຖຸດິບເກືອບທັງຫມົດເຊັ່ນ: ໂລຫະ, ຜຸພັງແລະພາດສະຕິກດ້ວຍຄວາມໄວສູງ.

ການຝາກເງິນເລເຊີ

PURSS LAASS ຝາກ (PLD)ແມ່ນວິທີການສ້າງຮູບເງົາທີ່ໃຊ້ວັດສະດຸເປົ້າຫມາຍທີ່ມີພະລັງງານທີ່ມີພະລັງງານສູງ (ວັດສະດຸເປົ້າຫມາຍທີ່ມີຄວາມຫນາແຫນ້ນຈາກວັດສະດຸຮູບເງົາທີ່ມີຄວາມຫນາແຫນ້ນ), ແລະ vaporizes, ປະກອບເປັນຮູບເງົາບາງໆຢູ່ເທິງຊັ້ນໃຕ້ດິນ.

ໂມເລກຸນ beam epitaxy

ກະດູກສັນຫຼັງຂອງກະດູກສັນຫຼັງ (MBE) ແມ່ນເຕັກໂນໂລຢີການກະກຽມຮູບເງົາບາງໆທີ່ສາມາດຄວບຄຸມຄວາມຫນາຂອງຮູບເງົາເລື່ອງທີ່ຖືກຕ້ອງໄດ້ຢ່າງຖືກຕ້ອງ, ນ້ໍາຮູບເງົາແລະການໂຕ້ຕອບທີ່ມີຂະຫນາດນ້ອຍໃນລະດັບປະລໍາມະນູ. ມັນສ່ວນໃຫຍ່ແມ່ນໃຊ້ໃນການກະກຽມຮູບເງົາບາງໆທີ່ມີຄວາມແມ່ນຍໍາສູງສໍາລັບ semicondorucortors ເຊັ່ນ: ຮູບເງົາທີ່ສຸດ, ບາງຮູບເງົາ, ຊັ້ນຜະລິດຕະພັນ Quantum ແລະ superlattice. ມັນແມ່ນຫນຶ່ງໃນເຕັກໂນໂລຢີການກະກຽມຕົ້ນຕໍສໍາລັບອຸປະກອນອີເລັກໂທຣນິກລຸ້ນໃຫມ່ແລະອຸປະກອນ optoelectronic.

MoleCular Beam Epitaxy ແມ່ນວິທີການເຄືອບທີ່ວາງສ່ວນປະກອບຂອງແຫຼ່ງອາກາດທີ່ແຕກຕ່າງກັນ, ແລະສີດລົງໃສ່ຊັ້ນຍ່ອຍທີ່ແນ່ນອນ ຄວາມໄວເຄື່ອນໄຫວຄວາມຮ້ອນແລະອັດຕາສ່ວນທີ່ແນ່ນອນ, ເຕີບໃຫຍ່ຮູບເງົາບາງໆຂອງ Epitaxial ກ່ຽວກັບຊັ້ນໃຕ້ດິນ, ແລະຕິດຕາມກວດກາການຂະຫຍາຍຕົວທາງອິນເຕີເນັດ.

ໂດຍເນື້ອແທ້ແລ້ວ, ມັນເປັນການເຄືອບ evaporation ສູນຍາກາດ, ລວມທັງສາມຂະບວນການ: ການຜະລິດ beam ໂມເລກຸນ, ການຂົນສົ່ງ beam ໂມເລກຸນແລະການ deposition beam ໂມເລກຸນ. ແຜນວາດ schematic ຂອງອຸປະກອນ molecular beam epitaxy ແມ່ນສະແດງໃຫ້ເຫັນຂ້າງເທິງ. ອຸປະກອນການເປົ້າຫມາຍແມ່ນຖືກຈັດໃສ່ໃນແຫຼ່ງ evaporation. ແຕ່ລະແຫຼ່ງການລະເຫີຍມີ baffle. ແຫຼ່ງການລະເຫີຍແມ່ນສອດຄ່ອງກັບ substrate. ອຸນຫະພູມຄວາມຮ້ອນຂອງຊັ້ນໃຕ້ດິນສາມາດປັບໄດ້. ນອກ​ຈາກ​ນັ້ນ​, ມີ​ອຸ​ປະ​ກອນ​ການ​ຕິດ​ຕາມ​ກວດ​ກາ​ໂຄງ​ປະ​ກອບ​ການ crystalline ຂອງ​ຮູບ​ເງົາ​ບາງ​ອອນ​ໄລ​ນ​໌​.

ການເຄືອບສູນຍາກາດ sputtering

ໃນເວລາທີ່ຫນ້າດິນແຂງຖືກປະຖິ້ມດ້ວຍອະນຸພາກທີ່ແຂງແຮງ, ປະລໍາມະນູຢູ່ດ້ານທີ່ແຂງແມ່ນໄດ້ຮັບການປະທະກັນກັບອະນຸພາກທີ່ແຂງແຮງ, ແລະຄວາມແຮງພຽງພໍແລະຫນີຈາກພື້ນຜິວ. ປະກົດການນີ້ເອີ້ນວ່າ sputtering. ການເຄືອບ sputtering ແມ່ນເຕັກໂນໂລຢີການເຄືອບທີ່ວາງລະເບີດເປົ້າຫມາຍທີ່ແຂງແກ່ນ, ອະນຸຍາດທີ່ແຂງແຮງ, ອະນຸຍາດເປົ້າຫມາຍທີ່ແຂງແຮງແລະເກັບມ້ຽນມັນຢູ່ເທິງຫນ້າດິນຍ່ອຍເພື່ອປະກອບເປັນຮູບເງົາ.

ການແນະນໍາພາກສະຫນາມແມ່ເຫຼັກໃນຫນ້າດິນເປົ້າຫມາຍ cathode ສາມາດນໍາໃຊ້ພາກສະຫນາມແມ່ເຫຼັກໄຟຟ້າເພື່ອຈໍາກັດເອເລັກໂຕຣນິກ, ຂະຫຍາຍເສັ້ນທາງເອເລັກໂຕຣນິກ, ເພີ່ມຄວາມເປັນໄປໄດ້ຂອງ ionization ຂອງປະລໍາມະນູ argon, ແລະບັນລຸການໄຫຼທີ່ຫມັ້ນຄົງພາຍໃຕ້ຄວາມກົດດັນຕ່ໍາ. ວິທີການເຄືອບໂດຍອີງໃສ່ຫຼັກການນີ້ເອີ້ນວ່າການເຄືອບ magnetron sputtering.

ແຜນວາດຫຼັກຂອງDC magnetron sputteringແມ່ນດັ່ງທີ່ສະແດງຂ້າງເທິງ. ອົງປະກອບຕົ້ນຕໍຢູ່ໃນຫ້ອງສູນຍາກາດແມ່ນເປົ້າຫມາຍ sputtering magnetron ແລະ substrate. substrate ແລະເປົ້າຫມາຍແມ່ນປະເຊີນຫນ້າກັນ, substrate ແມ່ນ grounded, ແລະເປົ້າຫມາຍແມ່ນເຊື່ອມຕໍ່ກັບແຮງດັນລົບ, ນັ້ນແມ່ນ, substrate ມີທ່າແຮງໃນທາງບວກກັບເປົ້າຫມາຍດັ່ງກ່າວ, ທິດທາງຂອງພາກສະຫນາມໄຟຟ້າແມ່ນມາຈາກ substrate ໄດ້. ຮອດ​ເປົ້າ​ໝາຍ. ການສະກົດຈິດຖາວອນທີ່ໃຊ້ໃນການສ້າງສະຫນາມແມ່ເຫຼັກແມ່ນກໍານົດຢູ່ດ້ານຫລັງຂອງເປົ້າຫມາຍ, ແລະເສັ້ນແມ່ເຫຼັກຂອງຈຸດຜົນບັງຄັບໃຊ້ຈາກ N pole ຂອງແມ່ເຫຼັກຖາວອນກັບເສົາ S, ແລະປະກອບເປັນຊ່ອງປິດທີ່ມີພື້ນຜິວເປົ້າຫມາຍ cathode.

ເປົ້າຫມາຍແລະການສະກົດຈິດແມ່ນເຢັນດ້ວຍນ້ໍາເຢັນ. ໃນເວລາທີ່ຫ້ອງດູດນ້ໍາໄດ້ຖືກຍົກຍ້າຍຫນ້ອຍກວ່າ 1e -3pa, AR ແມ່ນເຕັມໄປໃນສະພາດ້ານການສູນຍາກາດສູງເຖິງ 0.1, ແລະຫຼັງຈາກນັ້ນ voltage ແມ່ນໃຊ້ກັບເສົາໄຟຟ້າແລະເຮັດໃຫ້ມີແສງອາຍແກັສ. ions argon ໃນ plasma ions argon ຍ້າຍໄປສູ່ເປົ້າຫມາຍ canhode ພາຍໃຕ້ພື້ນທີ່ຂອງສະຫນາມໄຟຟ້າ, ຖິ້ມລະເບີດເປົ້າຫມາຍ, ແລະກະດຸມເປົ້າຫມາຍອອກຈາກຕໍາແຫນ່ງແລະໄຟຟ້າມັດທະຍົມ.

ໃນຂະບວນການເຄືອບ DC sputtering, ບາງທາດອາຍຜິດ reactive ມັກຈະຖືກນໍາສະເຫນີ, ເຊັ່ນ: ອົກຊີເຈນ, ໄນໂຕຣເຈນ, methane ຫຼື hydrogen sulfide, hydrogen fluoride, ແລະອື່ນໆ ທາດອາຍຜິດ reactive ເຫຼົ່ານີ້ຖືກເພີ່ມເຂົ້າໄປໃນ plasma argon ແລະມີຄວາມຕື່ນເຕັ້ນ, ionized ຫຼື ionized ຮ່ວມກັນກັບ Ar. ປະລໍາມະນູເພື່ອປະກອບເປັນຫຼາຍໆກຸ່ມທີ່ມີການເຄື່ອນໄຫວ. ກຸ່ມ activated ເຫຼົ່ານີ້ໄປຮອດພື້ນຜິວຂອງ substrate ຮ່ວມກັນກັບປະລໍາມະນູເປົ້າຫມາຍ, undergo ປະຕິກິລິຍາເຄມີ, ແລະປະກອບຮູບເງົາປະສົມທີ່ສອດຄ້ອງກັນ, ເຊັ່ນ oxides, nitrides, ແລະອື່ນໆ ຂະບວນການນີ້ເອີ້ນວ່າ DC reactive magnetron sputtering.

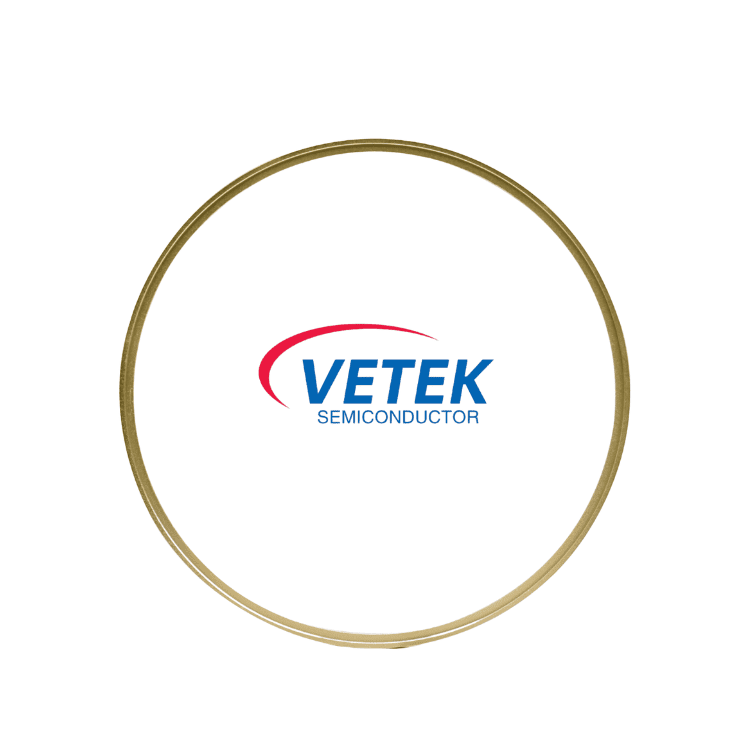

VeTek Semiconductor ເປັນຜູ້ຜະລິດຈີນມືອາຊີບຂອງtantalum corbide ການເຄືອບ Carbide, ການເຄືອບ Silicon Carbide, ກຣາສະພາບພິເສດ, carbide carbide carbideແລະSemiconductor Ceramics ອື່ນໆ. semicondorenductor vetek ແມ່ນມຸ່ງຫມັ້ນທີ່ຈະໃຫ້ການແກ້ໄຂທີ່ກ້າວຫນ້າສໍາລັບຜະລິດຕະພັນເຄືອບຕ່າງໆສໍາລັບອຸດສາຫະກໍາ semiconductor.

ຖ້າທ່ານມີຄໍາຖາມໃດໆຫຼືຕ້ອງການລາຍລະອຽດເພີ່ມເຕີມ, ກະລຸນາຢ່າລັງເລທີ່ຈະຕິດຕໍ່ກັບພວກເຮົາ.
