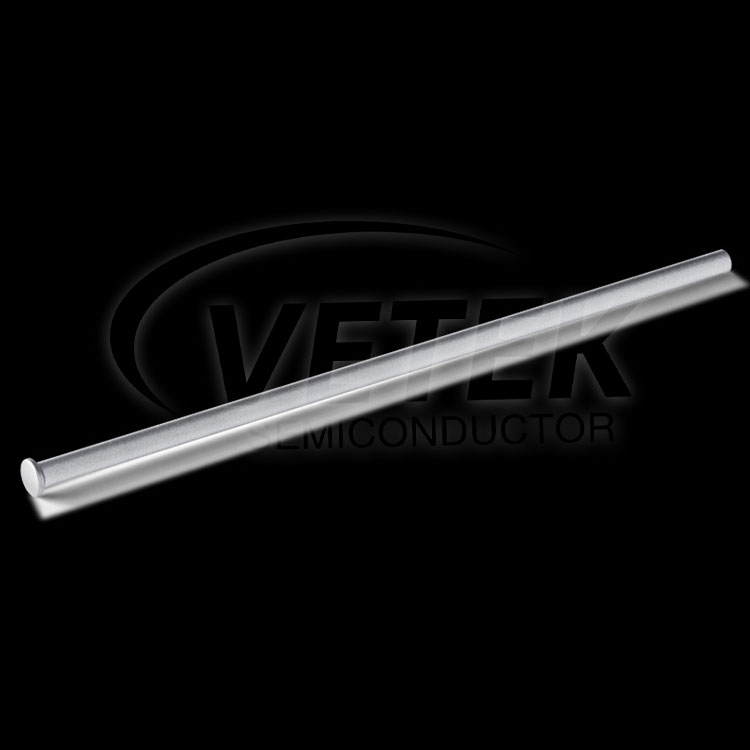

PIN ຍົກ wafer

deals semiconductor ສະຫນອງໃຫ້ການເຄືອບ SUICແລະການເຄືອບ TaCວັດສະດຸທີ່ມີລາຄາທີ່ແຂ່ງຂັນແລະມີຄຸນນະພາບສູງ, ຍິນດີຕ້ອນຮັບເພື່ອສອບຖາມພວກເຮົາ.

PIN SEMEICEK SEMEEK SEMI SEMI WERFER ແມ່ນອຸປະກອນສໍາຄັນທີ່ຖືກອອກແບບໂດຍສະເພາະສໍາລັບການຜະລິດ semiconductor. ມັນຖືກນໍາໃຊ້ເພື່ອຍົກແລະຂົນສົ່ງ wafers, ຮັບປະກັນຄວາມປອດໄພແລະຄວາມຫມັ້ນຄົງຂອງພວກເຂົາ, Puls Safer Coated, Pin Pin ສໍາລັບຂະບວນການ epi.

●ຄວາມຖືກຕ້ອງສູງແລະຄວາມຫມັ້ນຄົງ: Pins ຍົກ wafer EPI ໃຊ້ຂະບວນການແລະວັດສະດຸຂັ້ນສູງເພື່ອຮັບປະກັນຄວາມຖືກຕ້ອງແລະຄວາມຫມັ້ນຄົງສູງໃນເວລາທີ່ຍົກແລະຈັດການ wafers. ມັນສາມາດຕັ້ງຕໍາແຫນ່ງແລະແກ້ໄຂ wafers ໄດ້ຢ່າງຖືກຕ້ອງ, ຫຼີກເວັ້ນການ deviation ແລະຄວາມເສຍຫາຍຂອງ wafers ໃນລະຫວ່າງການຜະລິດ.

● ຄວາມປອດໄພແລະຄວາມໜ້າເຊື່ອຖືPins ຍົກ epi wafer ຂອງພວກເຮົາແມ່ນຜະລິດຈາກວັດສະດຸທີ່ມີຄວາມເຂັ້ມແຂງສູງສໍາລັບຄວາມທົນທານແລະຄວາມຫນ້າເຊື່ອຖືທີ່ດີເລີດ. ມັນສາມາດຕ້ານທານກັບນ້ໍາຫນັກແລະຄວາມກົດດັນ, ຮັບປະກັນວ່າ Wafer ຈະບໍ່ເສຍຫາຍຫຼືຖືກຫຼຸດລົງໂດຍບັງເອີນໃນເວລາຈັດການ.

●ອັດຕະໂນມັດແລະປະສິດທິພາບ: vetek semiconductor epi wafer ຍົກ pins ຖືກອອກແບບມາເພື່ອປະຕິບັດກັບອຸປະກອນການຜະລິດ semiconductor ແລະປະສົມປະສານຢ່າງສະບາຍ. ມັນສາມາດຍົກແລະຍ້າຍ wafers ຢ່າງໄວວາແລະຖືກຕ້ອງ, ເພີ່ມປະສິດທິພາບການຜະລິດແລະຫຼຸດຜ່ອນຄວາມຕ້ອງການຂອງການປະຕິບັດງານຄູ່ມື.

● ຄວາມເຂົ້າກັນໄດ້ ແລະສາມາດນຳໃຊ້ໄດ້PIN ຍົກຂອງ EPI Werfer ແມ່ນເຫມາະສົມກັບລະດັບແລະປະເພດຂອງການ wafers, ລວມທັງ wafers ໃນເສັ້ນຜ່າສູນກາງແລະວັດສະດຸທີ່ແຕກຕ່າງກັນ. ມັນສາມາດເຂົ້າກັນໄດ້ກັບຫຼາຍໆອຸປະກອນການຜະລິດ semiconductor ແລະຂະບວນການແລະເຫມາະສົມກັບສະພາບແວດລ້ອມການຜະລິດທີ່ຫຼາກຫຼາຍ.

●ຄຸນນະພາບສູງແລະສະຫນັບສະຫນູນທີ່ເຊື່ອຖືໄດ້: ພວກເຮົາມີຄວາມມຸ້ງຫມັ້ນທີ່ຈະສະຫນອງຜະລິດຕະພັນທີ່ມີຄຸນນະພາບສູງແລະເຊື່ອຖືໄດ້ແລະໃຫ້ການສະຫນັບສະຫນູນແລະການສະຫນັບສະຫນູນແລະການບໍລິການທີ່ສົມບູນແບບໃຫ້ກັບລູກຄ້າຂອງພວກເຮົາ. pins ຍົກຂອງພວກເຮົາ wafer ໄດ້ຮັບການຄວບຄຸມຄຸນນະພາບທີ່ເຂັ້ມງວດແລະທົດສອບເພື່ອຮັບປະກັນການປະຕິບັດແລະຄວາມທົນທານຂອງມັນ.

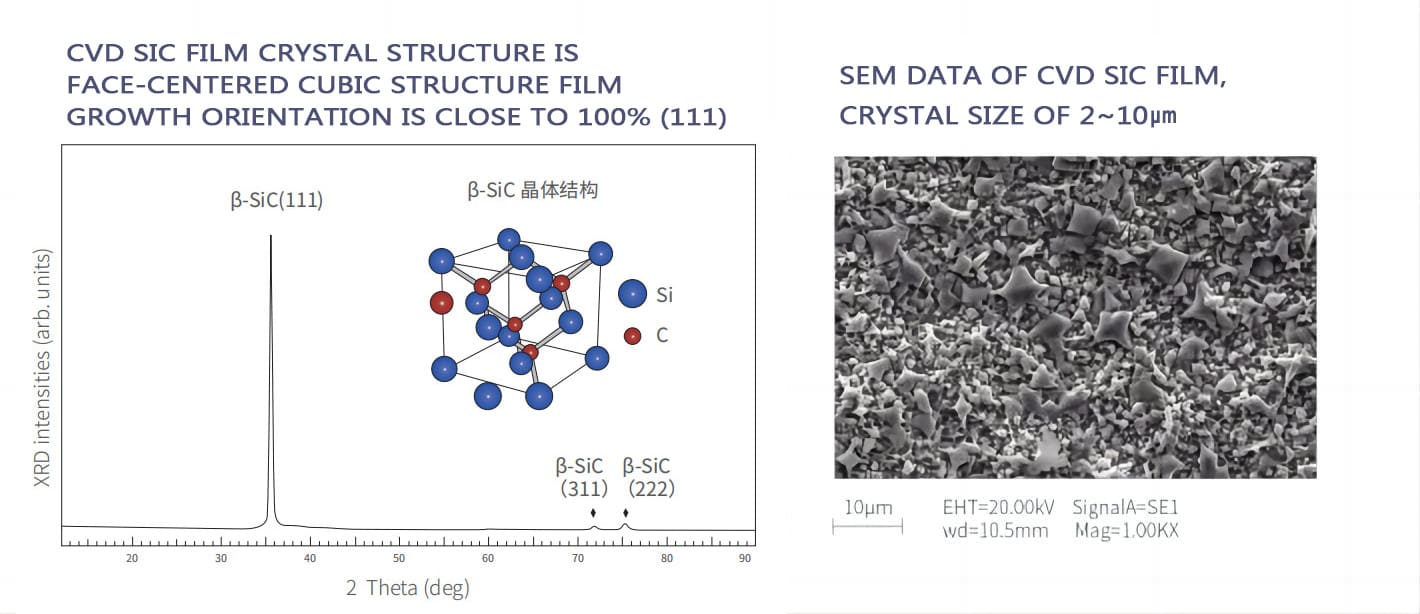

ຂໍ້ມູນ SEM ຂອງຮູບເງົາ CVD SIC:

ຄຸນລັກສະນະທາງກາຍະພາບຂັ້ນພື້ນຖານຂອງ CVD SIC COating:
