PZT Piezoelectric Wafers (PZT on Si/SOI)
  • PZT Piezoelectric Wafers (PZT on Si/SOI)PZT Piezoelectric Wafers (PZT on Si/SOI)

PZT Piezoelectric Wafers (PZT on Si/SOI)

ເນື່ອງຈາກຄວາມຕ້ອງການຂອງເຄື່ອງສົ່ງສັນຍານ MEMS ທີ່ມີຄວາມອ່ອນໄຫວສູງ ແລະພະລັງງານຕໍ່າເພີ່ມຂຶ້ນດ້ວຍການຂະຫຍາຍການສື່ສານ 5G, ອຸປະກອນການແພດທີ່ມີຄວາມແມ່ນຍໍາ, ແລະເຄື່ອງສວມໃສ່ອັດສະລິຍະ, PZT ຂອງພວກເຮົາໃນ Si/SOI wafers ສະຫນອງການແກ້ໄຂວັດສະດຸທີ່ສໍາຄັນ. ການນໍາໃຊ້ຂັ້ນຕອນການຊຶມເຊື້ອຂອງຮູບເງົາບາງໆແບບພິເສດເຊັ່ນ Sol-gel ຫຼື sputtering, ພວກເຮົາບັນລຸຄວາມສອດຄ່ອງພິເສດແລະປະສິດທິພາບ piezoelectric ດີກວ່າໃນ substrates ຊິລິຄອນ. wafers ເຫຼົ່ານີ້ເຮັດຫນ້າທີ່ເປັນຫຼັກພື້ນຖານສໍາລັບການປ່ຽນພະລັງງານກົນຈັກໄຟຟ້າ.

1. ວິຊາສະຖາປັດຕະຍະກຳ

wafers ຂອງພວກເຮົາມີໂຄງສ້າງ stack ຫຼາຍຊັ້ນທີ່ຊັບຊ້ອນທີ່ຖືກອອກແບບມາເພື່ອຮັບປະກັນການຍຶດຕິດ, ການນໍາ, ແລະການຕອບສະຫນອງ piezoelectric ທີ່ດີທີ່ສຸດໃນລະຫວ່າງການປຸງແຕ່ງ MEMS ທີ່ສັບສົນ:

 ●ອີເລັກໂທຣດສູງສຸດ (ຊັ້ນກະແຈ): Pt (Platinum).

ຊັ້ນ Piezo (ຊັ້ນຫຼັກ): PZT.

ຊັ້ນກາງ: ລວມມີ Buffer Layer, Bottom Electrode, ແລະ Adhesion Layer ເພື່ອເພີ່ມປະສິດທິພາບການຈັດລຽງເມັດພືດ ແລະ ຄວາມໝັ້ນຄົງຂອງໂຄງສ້າງ.

ທາດຍ່ອຍ: ເຂົ້າກັນໄດ້ກັບ Si ຫຼື SOI wafers.

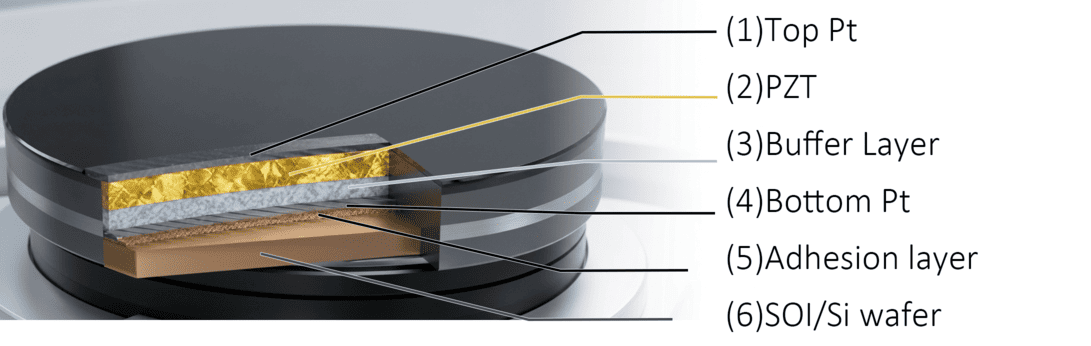

PZT Piezoelectric Ceramic Wafers Physical Structure

2. ການຮັບປະກັນຄຸນນະພາບ & ການວິເຄາະໂຄງສ້າງຈຸລະພາກ

ພວກເຮົາຮັບປະກັນຄວາມຫນ້າເຊື່ອຖືສູງໂດຍຜ່ານການກໍານົດລັກສະນະດ້ານວິຊາການຢ່າງເຂັ້ມງວດ:

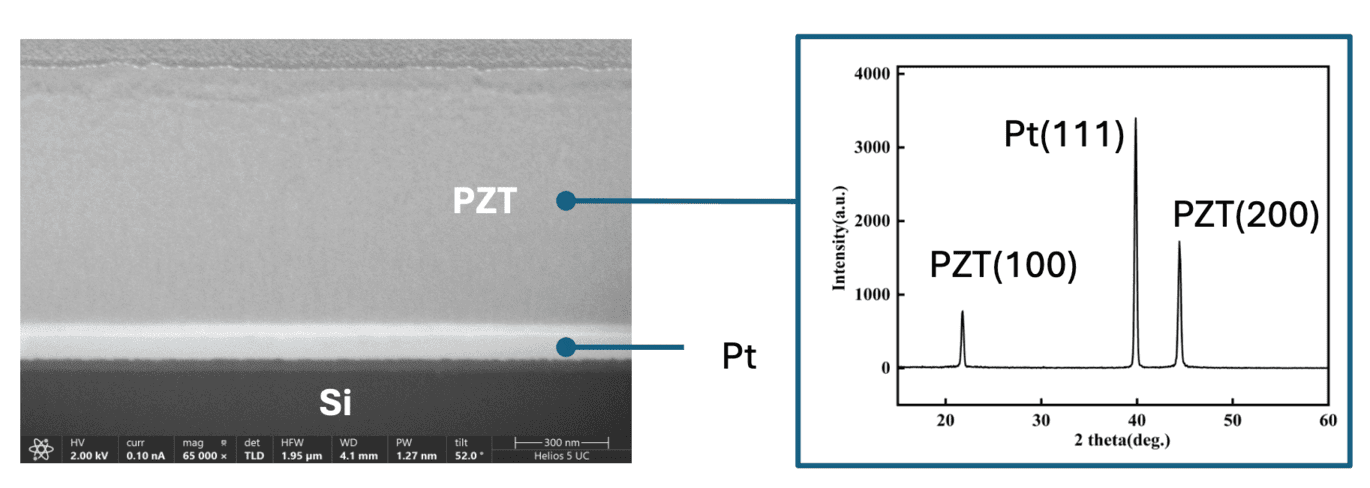

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●ການວິເຄາະ SEM: ການສະແກນກ້ອງຈຸລະທັດອີເລັກໂທຣນິກ (SEM) ຮູບພາບທີ່ເປີດເຜີຍໃຫ້ເຫັນຮູບຮ່າງທີ່ຫນາແຫນ້ນ, ບໍ່ມີຮອຍແຕກທີ່ມີການກະຈາຍຂະຫນາດເມັດພືດທີ່ເປັນເອກະພາບ, ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກ MEMS ທີ່ມີຄວາມຫນ້າເຊື່ອຖືສູງ.

 ●ລັກສະນະ XRD: ຮູບແບບ X-Ray Diffraction (XRD) ຢືນຢັນການສ້າງໄລຍະ perovskite ອັນບໍລິສຸດດ້ວຍການປະຖົມນິເທດທີ່ເຂັ້ມແຂງ (100), ຮັບປະກັນຄ່າສໍາປະສິດການປະຕິບັດ piezoelectric ສູງສຸດ.


3. ຂໍ້ມູນຈໍາເພາະ (ລັກສະນະ)

ຄຸນລັກສະນະຂອງ PZT
Polycrystal PZT
Piezoelectric ຄົງທີ່ d31
200 pC/N
ຄ່າສຳປະສິດ piezoelectric e31
-14C/m²
ອຸນຫະພູມ Curie
X ℃
ຂະໜາດ Wafer
4 / 6 / 8 ນິ້ວສາມາດໃຊ້ໄດ້


4. ຄໍາຮ້ອງສະຫມັກຫຼັກ


 ● Piezoelectric Micromachined Ultrasonic Transducers (pMUT): Arrays miniaturized ຄວາມຖີ່ສູງສໍາລັບເຊັນເຊີລາຍນິ້ວມື, ການຮັບຮູ້ gesture, ແລະ radar ultrasonic ລົດຍົນ.

 ● ການສື່ສານ: ກຸນແຈສໍາລັບການຜະລິດຕົວກອງ FBAR ຫຼື SAW ໃນ 5G/6G ເພື່ອບັນລຸແບນວິດທີ່ກວ້າງຂຶ້ນ ແລະການສູນເສຍການແຊກໃສ່ໜ້ອຍລົງ.

 ● Acoustic MEMS: ສະຫນອງການຕອບສະຫນອງຊົ່ວຄາວທີ່ມີປະສິດທິພາບສໍາລັບລໍາໂພງ MEMS ແລະປັບປຸງອັດຕາສ່ວນສັນຍານຫາສຽງ (SNR) ສໍາລັບໄມໂຄຣໂຟນ MEMS.

 ● Precision Fluid Control: ການສັ່ນສະເທືອນຄວາມໄວສູງຜ່ານໂຫມດ d31 ສໍາລັບການຄວບຄຸມທີ່ຊັດເຈນຂະຫນາດ nanoliter ຂອງປະລິມານ droplet ໃນຫົວພິມ inkjet.

 ● ການແພດ ແລະຄວາມງາມ (ຈຸນລະພາກສູບນ້ຳ): ຂັບ nebulizers ທາງການແພດຫຼືເຄື່ອງສູບ ultrasonic ເຄື່ອງສໍາອາງທີ່ມີຄວາມຫນ້າເຊື່ອຖືສູງແລະຂະຫນາດກະທັດລັດ.


5. ບໍລິການປັບແຕ່ງ

ນອກເຫນືອໄປຈາກການຝາກມາດຕະຖານກ່ຽວກັບ Si wafers, ພວກເຮົາຍັງໃຫ້ບໍລິການເງິນຝາກແບບກໍາຫນົດເອງ:

 ●ການປັບແຕ່ງຮູບເງົາ & ຄວາມໜາ: ການຖິ້ມຂອງປະເພດຮູບເງົາສະເພາະແລະຄວາມຫນາ custom ຕາມຄວາມຕ້ອງການອອກແບບ.

 ●OEM Foundry: ການຍອມຮັບຂອງ wafers ສະຫນອງຈາກລູກຄ້າສໍາລັບການຂະຫຍາຍຕົວຂອງຮູບເງົາບາງ piezoelectric ທີ່ມີຄຸນນະພາບສູງ.

 ●SOI Substrate ສະຫນັບສະຫນູນ: ການ​ຝາກ​ເງິນ​ພິ​ເສດ​ກ່ຽວ​ກັບ SOI wafers ທີ່​ມີ​ສະ​ເພາະ​ດັ່ງ​ຕໍ່​ໄປ​ນີ້​:


SOI substrate wafer
ຂະໜາດ
Top Si ຕ້ານ
ຄວາມຫນາ
ຝຸ່ນ
ຊັ້ນກ່ອງ
6 ນິ້ວ, 8 ນິ້ວ
> 5000 ohm/ຊມ
