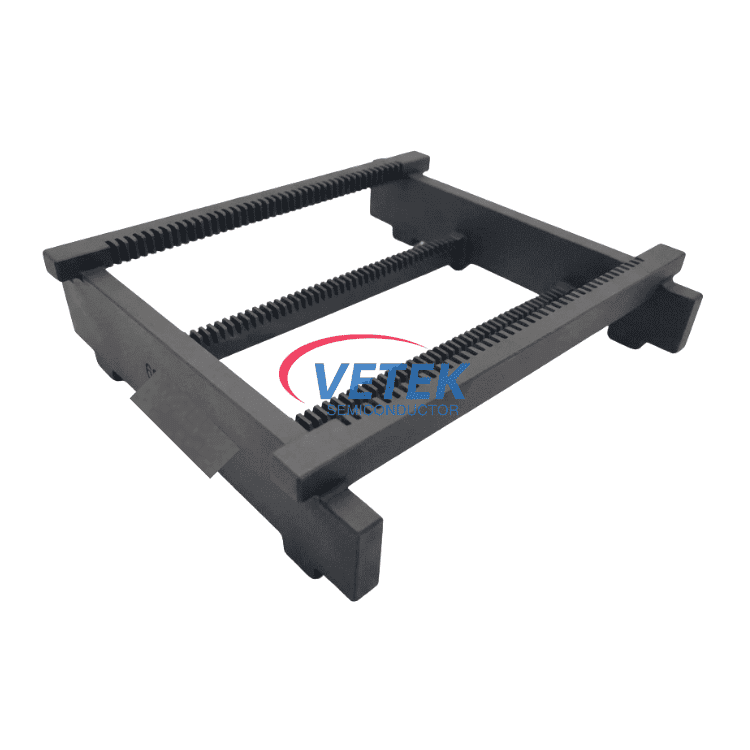

ເຮືອ Wafer ເຄືອບ CVD SiC ຄວາມບໍລິສຸດສູງ

1. ປັດໄຈການປະຕິບັດຫຼັກ?

• ຄວາມບໍລິສຸດໃນລະດັບ 7N:ພວກເຮົາຮັກສາມາດຕະຖານຄວາມບໍລິສຸດ 99.99999% (7N). ນີ້ແມ່ນບໍ່ສາມາດຕໍ່ລອງໄດ້ສໍາລັບການປ້ອງກັນການປົນເປື້ອນຂອງໂລຫະຈາກການເຄື່ອນຍ້າຍເຂົ້າໄປໃນ wafer ໃນລະຫວ່າງການຂັບລົດຍາວຫຼືຂັ້ນຕອນການຜຸພັງ.
• ປະທັບຕາ CVD (50–300μm):ພວກເຮົາບໍ່ພຽງແຕ່ "ທາສີ" ພື້ນຜິວ. ຊັ້ນ 50–300μm CVD SiC ຂອງພວກເຮົາສ້າງປະທັບຕາທັງຫມົດໃນໄລຍະ substrate. ອັນນີ້ກຳຈັດຄວາມຮູຂຸມຂົນ, ຊຶ່ງໝາຍຄວາມວ່າເຮືອຈະບໍ່ດັກຈັບສານເຄມີ ຫຼື ຫຼົ່ນລົງ ແມ້ແຕ່ຫຼັງຈາກໄດ້ຮັບທາດອາຍພິດຊ້ຳໆ ຫຼື ການທຳຄວາມສະອາດ SPM/DHF ທີ່ຮຸກຮານ.
• ຄວາມແຂງຂອງຄວາມຮ້ອນ:ການຂະຫຍາຍຄວາມຮ້ອນຕໍ່າທໍາມະຊາດຂອງ Silicon Carbide ຮັກສາເຮືອເຫຼົ່ານີ້ຊື່. ພວກມັນຈະບໍ່ sag ຫຼືບິດໃນລະຫວ່າງການລະບາຍຄວາມຮ້ອນຢ່າງໄວວາ (RTA), ຮັບປະກັນວ່າແຂນຫຸ່ນຍົນຈະມົນຕີຊ່ອງທີ່ຖືກຕ້ອງໂດຍບໍ່ມີການ jamming.
• ຜົນຜະລິດແບບຍືນຍົງ:ພື້ນຜິວໄດ້ຖືກອອກແບບສໍາລັບການຍຶດຕິດຂອງຜະລິດຕະພັນຕ່ໍາ. ການກໍ່ສ້າງຫນ້ອຍຫມາຍຄວາມວ່າອະນຸພາກຫນ້ອຍລົງຕີ wafers ຂອງທ່ານແລະແລ່ນຫຼາຍລະຫວ່າງຮອບການທໍາຄວາມສະອາດບ່ອນນັ່ງປຽກຊຸ່ມ.
• ເລຂາຄະນິດແບບກຳນົດເອງ:ທຸກໆ fab ມີການຕັ້ງຄ່າຂອງຕົນເອງ. ພວກເຮົາເອົາເຄື່ອງເຫຼົ່ານີ້ໃສ່ຮູບແຕ້ມ Pitch ແລະ Slot ສະເພາະຂອງທ່ານ, ບໍ່ວ່າທ່ານຈະແລ່ນເຕົາໄຟແນວນອນ ຫຼືເສັ້ນອັດຕະໂນມັດ 300 ມມ.

2. ຄວາມເຂົ້າກັນໄດ້ຂອງຂະບວນການ

• ບັນຍາກາດ:ທົນທານຕໍ່ TMGa, AsH₃, ແລະສະພາບແວດລ້ອມ O₂ ຄວາມເຂັ້ມຂຸ້ນສູງ.
• ຊ່ວງຄວາມຮ້ອນ:ການດໍາເນີນງານໄລຍະຍາວທີ່ຫມັ້ນຄົງສູງເຖິງ 1400 ° C.
• ວັດສະດຸ:ວິສະວະກໍາໂດຍສະເພາະສໍາລັບຂະບວນການຜຸພັງແລະການແຜ່ກະຈາຍຂອງ Logic, Power, ແລະ wafers Analog.
