sic-coated sic-graphite suscepite ແມ່ນຫຍັງ?

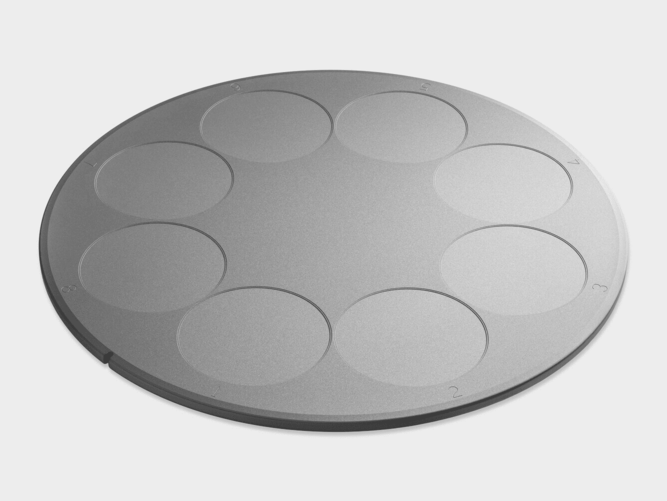

ຮູບທີ 1. ການເຄືອບ Suscepite ພະຍາແຖ

1. ຊັ້ນຈັດຕັ້ງແລະອຸປະກອນຂອງມັນ

ໃນລະຫວ່າງຂັ້ນຕອນການຜະລິດທີ່ Werfer, ພວກເຮົາຕ້ອງການກໍ່ສ້າງຊັ້ນໃຫ້ແກ່ Epitaxial ໃນບາງຊັ້ນວາງເພື່ອອໍານວຍຄວາມສະດວກໃຫ້ແກ່ການຜະລິດອຸປະກອນຕ່າງໆ. Epitaxy ຫມາຍເຖິງຂັ້ນຕອນການຂະຫຍາຍຕົວໄປເຊຍກັນໃຫມ່ໃນຊັ້ນໃຕ້ດິນດຽວທີ່ໄດ້ຮັບການປຸງແຕ່ງຢ່າງລະມັດລະວັງໂດຍການຕັດ, ແລະໂປໂລຍ. ໄປເຊຍກັນແບບໃຫມ່ສາມາດເປັນວັດສະດຸດຽວກັນກັບຊັ້ນໃຕ້ດິນ, ຫຼືວັດສະດຸທີ່ແຕກຕ່າງກັນ (homoepaitaxial ຫຼື heteroeplaxial). ນັບແຕ່ຊັ້ນສະຫນາມໄປເຊຍກັນແບບດ່ຽວເຕີບໃຫຍ່ຢູ່ຕາມໄລຍະໄປເຊຍກັນໃນໄລຍະໄປເຊຍກັນ, ມັນຖືກເອີ້ນວ່າເປັນຊັ້ນປະເທດ Epitaxial, ແລະການຜະລິດຂອງອຸປະກອນແມ່ນດໍາເນີນຢູ່ໃນຊັ້ນຂອງ Epitaxial.

ຍົກຕົວຢ່າງ, ກGaas Epitaxialຊັ້ນແມ່ນໄດ້ຖືກກະກຽມໃສ່ subicon slectrate ສໍາລັບອຸປະກອນໄຟແສງໄຟ LED; ກSIC Epitaxialຊັ້ນແມ່ນປູກໃນ substrate sic ທໍານາຍສໍາລັບການກໍ່ສ້າງ SBD, mosfet ແລະອຸປະກອນອື່ນໆໃນການສະຫມັກພະລັງງານ; ຊັ້ນ apitaxial gan ແມ່ນຖືກສ້າງຂຶ້ນໃນຊັ້ນຍ່ອຍຂອງ sic-insulating ເຄິ່ງຫນຶ່ງເພື່ອຜະລິດອຸປະກອນໃນການຜະລິດເພີ່ມເຕີມເຊັ່ນ: HMT ໃນການສື່ສານຄວາມຖີ່ຂອງວິທະຍຸເຊັ່ນ: ການສື່ສານ. ຕົວກໍານົດການເຊັ່ນ: ຄວາມຫນາຂອງວັດສະດຸ SICE ຂອງວັດສະດຸແລະຄວາມເຂັ້ມຂົ້ນຂອງຜູ້ໃຫ້ບໍລິການພື້ນຫລັງໂດຍກົງກໍານົດຄຸນສົມບັດໄຟຟ້າຕ່າງໆຂອງອຸປະກອນ SIC. ໃນຂະບວນການນີ້, ພວກເຮົາບໍ່ສາມາດເຮັດໄດ້ໂດຍບໍ່ມີອຸປະກອນການຝາກເງິນທີ່ມີສານເຄມີ (CVD).

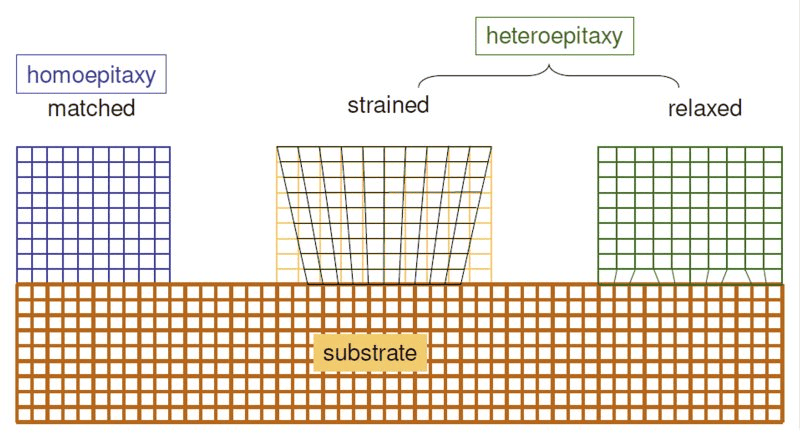

ຮູບທີ 2. ຮູບແບບການຈະເລີນເຕີບໂຕຂອງຮູບເງົາເລື່ອງ Epitaxial

2. ຄວາມສໍາຄັນຂອງ SIC graphite suscepite ໃນອຸປະກອນ CVD

ໃນອຸປະກອນ CVD, ພວກເຮົາບໍ່ສາມາດວາງຊັ້ນໃຕ້ດິນໂດຍກົງໃສ່ໂລຫະຫຼືທາງທິດທາງຫຼາຍຢ່າງເຊັ່ນ: ແນວຄິດ, ແນວຕັ້ງ, ແນວຕັ້ງ), ຄວາມກົດດັນ, ຄວາມກົດດັນ, ການແກ້ໄຂແລະສານປົນເປື້ອນ. ເພາະສະນັ້ນ, ພວກເຮົາຈໍາເປັນຕ້ອງໃຊ້ susceptor (ຜູ້ຂົນສົ່ງ Werfer) ເພື່ອວາງຊັ້ນຮອງລົງໃສ່ຖາດແລະນໍາໃຊ້ເທັກໂນໂລຢີ CVD ເພື່ອປະຕິບັດການຝາກເງິນຂອງ Epitaxial ໃສ່ມັນ. susceptor ນີ້ແມ່ນ sus graphite graphite sic-coated (ຍັງເອີ້ນວ່າຖາດ).

2.1 ການນໍາໃຊ້ SIC coated sulcepite suscepite ໃນອຸປະກອນ Mocvd

SCIC-coated graphite suscepite ມີບົດບາດສໍາຄັນໃນການຝາກສານເຄມີອິນຊີອິນຊີໂລຫະ (MocvD) ອຸປະກອນເພື່ອສະຫນັບສະຫນູນແລະເຮັດຄວາມຮ້ອນໃນຊັ້ນໃຕ້ດິນ. ຄວາມຫມັ້ນຄົງຂອງຄວາມຮ້ອນແລະຄວາມເປັນເອກະພາບຄວາມຮ້ອນຂອງຄວາມອ່ອນໄຫວນີ້ແມ່ນມີຄວາມສໍາຄັນຕໍ່ຄຸນນະພາບຂອງວັດສະດຸ abitaxial, ສະນັ້ນຖືວ່າເປັນສ່ວນປະກອບຫຼັກໃນອຸປະກອນ Mocvd. ເຕັກນິກການເງິນທາງອິນຊີໂລຫະອິນຊີໂລຫະ (MocvD) ໃນປະຈຸບັນເຕັກໂນໂລຢີແມ່ນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການເຕີບໃຫຍ່ຂອງຮູບເງົາບາງໆຂອງ gan ໃນການປະຕິບັດງານສີຟ້າ, ອັດຕາການເຕີບໂຕທີ່ສາມາດຄວບຄຸມໄດ້ແລະຄວາມບໍລິສຸດສູງ.

ໃນຖານະເປັນຫນຶ່ງໃນສ່ວນປະກອບຫຼັກໃນອຸປະກອນ MocvD, Vetek semiconductor Graphite PROCESSRATE, ເຊິ່ງມີຄວາມເປັນເອກະພາບໂດຍກົງ, ແລະດັ່ງນັ້ນຈຶ່ງກ່ຽວຂ້ອງກັບຄຸນນະພາບການກະກຽມຂອງການກະກຽມ. ຍ້ອນວ່າຈໍານວນການນໍາໃຊ້ການເພີ່ມຂື້ນແລະສະພາບແວດລ້ອມການເຮັດວຽກ, ຄວາມອ່ອນແອຂອງ Graphite ແມ່ນມັກຈະໃສ່ແລະຖືກຈັດເປັນເຄື່ອງສໍາອາງ.

2.2. ຄຸນລັກສະນະຂອງ SIC coated graphite susceptor

ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸປະກອນ MocvD, ການເຄືອບທີ່ຕ້ອງການສໍາລັບ Suscepite Graphite ຕ້ອງມີຄຸນລັກສະນະສະເພາະໃນມາດຕະຖານດັ່ງຕໍ່ໄປນີ້:

✔ການຄຸ້ມຄອງທີ່ດີ: ການເຄືອບ Sic ຕ້ອງກວມເອົາຄວາມສົງໃສແລະມີຄວາມຫນາແຫນ້ນສູງເພື່ອປ້ອງກັນຄວາມເສຍຫາຍໃນສະພາບແວດລ້ອມອາຍແກັສທີ່ຖືກກັດ.

✔ຄວາມເຂັ້ມແຂງຂອງພັນທະບັດສູງ: ການເຄືອບຄວນໄດ້ຮັບການຜູກມັດຢ່າງແຫນ້ນຫນາກັບຜູ້ທີ່ມີຄວາມອ່ອນໄຫວແລະບໍ່ງ່າຍທີ່ຈະລົ້ມລົງຫຼັງຈາກຮອບວຽນທີ່ມີອຸນຫະພູມສູງແລະມີຄວາມສູງ.

✔ຄວາມຫມັ້ນຄົງທາງເຄມີທີ່ດີ: ການເຄືອບຕ້ອງມີສະຖຽນລະພາບທາງເຄມີທີ່ດີເພື່ອຫລີກລ້ຽງຄວາມລົ້ມເຫລວໃນອຸນຫະພູມສູງແລະບັນຍາກາດທີ່ດີ.

2.3 ຄວາມຫຍຸ້ງຍາກແລະສິ່ງທ້າທາຍໃນອຸປະກອນທີ່ກົງກັບ Graphite ແລະ Silicon Carbide

ຊິລິໂຄນ Carbide (SIC) ປະຕິບັດໄດ້ດີໃນບັນຍາກາດທີ່ດີໃນການເກີດໃຫມ່ຂອງມັນເນື່ອງຈາກມີຂໍ້ດີຂອງການກັດກ່ອນ, ຄວາມຕ້ານທານຄວາມຮ້ອນແລະຄວາມຫມັ້ນຄົງທາງເຄມີທີ່ດີ. ຕົວຄູນການຂະຫຍາຍຄວາມຮ້ອນຂອງມັນແມ່ນຄ້າຍຄືກັບຮູບພາບຂອງກາຟິກນັ້ນ, ເຮັດໃຫ້ມັນເປັນວັດສະດຸທີ່ຕ້ອງການສໍາລັບການເຄືອບ Graphite Susceptor.

ເຖິງຢ່າງໃດກໍ່ຕາມ, ຫຼັງຈາກທີ່ທັງຫມົດ,ພະຍາແຖແລະCarbide Siliconແມ່ນສອງເອກະສານທີ່ແຕກຕ່າງກັນ, ແລະຍັງຈະມີສະຖານະການທີ່ການເຄືອບມີຊີວິດການບໍລິການສັ້ນໆ, ແລະເພີ່ມຄ່າໃຊ້ຈ່າຍຍ້ອນຄວາມຮ້ອນແຕກຕ່າງກັນ.

3. ເຕັກໂນໂລຢີເຄືອບ SUIC

3.1. ປະເພດທົ່ວໄປຂອງ sic

ໃນປະຈຸບັນ, ປະເພດທົ່ວໄປຂອງ SIC ລວມມີ 3C, 4H ແລະ 6H, ແລະປະເພດທີ່ແຕກຕ່າງກັນຂອງ sic ແມ່ນເຫມາະສົມກັບຈຸດປະສົງທີ່ແຕກຕ່າງກັນ. ຍົກຕົວຢ່າງ, 4h-sic ເຫມາະສໍາລັບການຜະລິດອຸປະກອນໄຟຟ້າທີ່ມີຄວາມຫມັ້ນຄົງ, ແລະສາມາດນໍາໃຊ້ອຸປະກອນ optoelectronic, ແລະຜະລິດເຄື່ອງຈັກ Sic-Gan RF ເນື່ອງຈາກໂຄງສ້າງທີ່ຄ້າຍຄືກັນກັບ Gan. 3C-sic ຍັງຖືກເອີ້ນໂດຍທົ່ວໄປວ່າβ-sic, ເຊິ່ງສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບຮູບເງົາບາງໆແລະວັດສະດຸເຄືອບ. ເພາະສະນັ້ນ, β-sic ແມ່ນຫນຶ່ງໃນບັນດາວັດສະດຸຕົ້ນຕໍສໍາລັບການເຄືອບ.

3.2.ການເຄືອບຊິລິໂຄນ Carbideວິທີການກະກຽມ

ມີຫລາຍທາງເລືອກສໍາລັບການກະກຽມການເຄືອບ Silicon Carbide, ວິທີການສີດພົ່ນ Carbide, ວິທີການສີດພົ່ນ, ວິທີການສີດພົ່ນຂອງ ion, MODION STORM (CVR) ແລະວິທີການຝາກເງິນທາງເຄມີ (CVD). ໃນບັນດາພວກມັນ, ວິທີການຝາກເງິນທີ່ມີອາຍເຄມີ (CVD) ແມ່ນປະຈຸບັນແມ່ນເຕັກໂນໂລຢີຕົ້ນຕໍສໍາລັບການກະກຽມການເຄືອບ SIC. ວິທີການນີ້ຝາກໃສ່ເຄືອບ SICT ຂອງ SWORDRATE ຜ່ານປະຕິກິລິຍາຂອງອາຍແກັສ, ເຊິ່ງມີຄວາມແຕກຕ່າງລະຫວ່າງການເຄືອບແລະການປັບປຸງຄວາມຕ້ານທານແລະຄວາມຕ້ານທານການຍົກຍ້າຍຂອງວັດສະດຸ.

ວິທີການ sintering ທີ່ມີອຸນຫະພູມສູງ, ໂດຍການວາງຊັ້ນໃຕ້ກາ graphite ໃນຜົງຝັງທີ່ໃສ່ໃນອຸນຫະພູມສູງພາຍໃຕ້ພື້ນທີ່ຂອງ sic ຢູ່ເທິງຊັ້ນຂອງ substrate, ເຊິ່ງເອີ້ນວ່າວິທີການຝັງ. ເຖິງແມ່ນວ່າວິທີການນີ້ແມ່ນງ່າຍດາຍແລະການເຄືອບແມ່ນຜູກມັດແຫນ້ນ, ຄວາມເປັນເອກະພາບຂອງການເຄືອບໃນທິດທາງທີ່ບໍ່ດີ, ແລະຮູແມ່ນມັກຈະຊ່ວຍໃຫ້ການຕ້ານທານ.

✔ວິທີການສີດພົ່ນກ່ຽວຂ້ອງກັບການສີດພົ່ນວັດຖຸດິບຂອງແຫຼວຢູ່ເທິງພື້ນຂອງຊັ້ນໃຕ້ກາຟິກ, ແລະຫຼັງຈາກນັ້ນແຂງຕົວຂອງວັດຖຸດິບໃນອຸນຫະພູມສະເພາະຂອງແຫຼວ. ເຖິງແມ່ນວ່າວິທີການນີ້ແມ່ນລາຄາຖືກ, ການເຄືອບແມ່ນຜູກພັນກັບຊັ້ນໃຕ້ດິນ, ແລະຄວາມຫນາແຫນ້ນ, ແລະຄວາມຕ້ານທານການຜຸພັງທີ່ບໍ່ດີ, ແລະມັກຈະຕ້ອງການການປິ່ນປົວເພີ່ມເຕີມ.

✔ເຕັກໂນໂລຍີສີດພົ່ນ ion Beamໃຊ້ປືນ beam ຂອງ ion ເພື່ອສີດພົ່ນຫຼືອຸປະກອນທີ່ບໍ່ມີປະໂຫຍດບາງສ່ວນໃສ່ດ້ານຂອງຊັ້ນໃຕ້ກາຟິກ, ເຊິ່ງເຮັດໃຫ້ແຂງແຮງແລະຜູກມັດ. ເຖິງແມ່ນວ່າການປະຕິບັດງານແມ່ນງ່າຍດາຍແລະສາມາດຜະລິດຊິລິໂຄນ carbide ທີ່ຫນາແຫນ້ນ, ການເຄືອບແມ່ນງ່າຍທີ່ຈະແຕກແລະມີຄວາມຕ້ານທານການຜຸພັງທີ່ບໍ່ດີ. ປົກກະຕິແລ້ວມັນຖືກນໍາໃຊ້ເພື່ອກະກຽມການເຄືອບ SIC ທີ່ມີຄຸນນະພາບສູງ.

✔ວິທີການ Sol-Gel, ວິທີການນີ້ກ່ຽວຂ້ອງກັບການກະກຽມການແກ້ໄຂບັນຫາທີ່ເປັນເອກະພາບແລະໂປ່ງໃສ, ນໍາໃຊ້ມັນຢູ່ດ້ານຂອງຊັ້ນໃຕ້ດິນ, ແລະຫຼັງຈາກນັ້ນແຫ້ງແລະແຫ້ງເພື່ອເຮັດໃຫ້ມີການເຄືອບ. ເຖິງແມ່ນວ່າການປະຕິບັດງານແມ່ນງ່າຍດາຍແລະຄ່າໃຊ້ຈ່າຍແມ່ນຕໍ່າແລະການເຄືອບທີ່ກຽມໄວ້ມີຄວາມຕ້ານທານຄວາມຮ້ອນຕ່ໍາແລະມັກຈະມີຄວາມສັບສົນຕ່ໍາແລະມີຄວາມຫຍຸ້ງຍາກ, ສະນັ້ນລະດັບການສະຫມັກຂອງມັນແມ່ນຈໍາກັດ.

✔ເຕັກໂນໂລຍີປະຕິເສດສານເຄມີ (CVR): CVR ໃຊ້ຜົງແລະ SIO2 ເພື່ອຜະລິດນ້ໍາມັນ sio, ແລະປະກອບເປັນເຄືອບ SIC ໂດຍປະຕິກິລິຍາທາງເຄມີຢູ່ດ້ານຂອງວັດຖຸດິບກາກບອນ. ເຖິງແມ່ນວ່າການເຄືອບທີ່ມີຄວາມຜູກພັນຢ່າງແຫນ້ນຫນາສາມາດກຽມພ້ອມ, ມີອຸນຫະພູມປະຕິກິລິຍາສູງກວ່າແລະຄ່າໃຊ້ຈ່າຍແມ່ນສູງ.

✔ເງິນຝາກ vapor ເຄມີ (CVD)ປະຈຸບັນ CVD ແມ່ນເຕັກໂນໂລຢີທີ່ໃຊ້ໄດ້ຢ່າງກວ້າງຂວາງທີ່ສຸດສໍາລັບການກະກຽມເຄືອບ sic, ແລະເຄືອບ sic ຖືກສ້າງຕັ້ງຂື້ນໂດຍໄລຍະຫ່າງຂອງທໍ່ນ້ໍາມັນອາຍແກັສ. ການເຄືອບການເຄືອບໂດຍວິທີການນີ້ແມ່ນຜູກພັນກັນຢ່າງໃກ້ຊິດກັບຊັ້ນໃຕ້ດິນ, ເຊິ່ງປັບປຸງຄວາມຕ້ານທານການຜຸພັງຂອງ substrate ແລະຄວາມຕ້ານທານຂອງ sublation, ແລະອາຍແກັສປະຕິກິລິຍາອາດຈະເປັນພິດ.

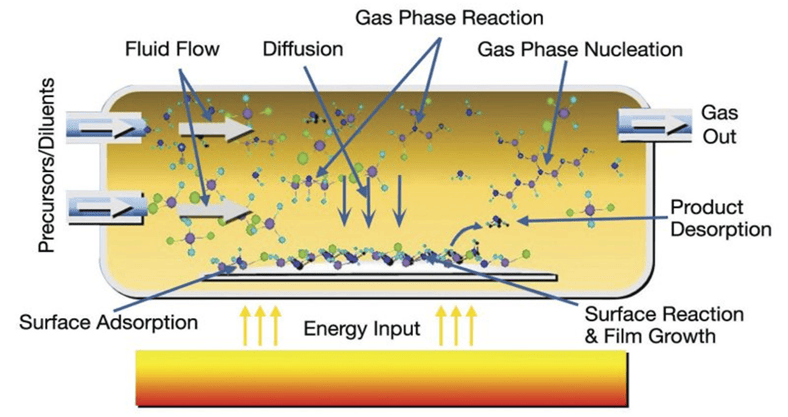

ຮູບພາບທີ 3. ແຜນວາດການຊໍາລະ Vapor Vapemical

4. ການແຂ່ງຂັນຕະຫຼາດແລະມັນ semiconductorນະວັດຕະກໍາກ່ຽວກັບເຕັກໂນໂລຢີ

ໃນ SCAL COURCRATE ຕະຫຼາດຂັ້ນຕອນຂອງ SIC, ຜູ້ຜະລິດຕ່າງປະເທດໄດ້ເລີ່ມຕົ້ນກ່ອນຫນ້ານີ້, ມີຂໍ້ໄດ້ປຽບນໍາໃຊ້ທີ່ຈະແຈ້ງແລະສ່ວນແບ່ງຕະຫຼາດທີ່ສູງກວ່າ. ປະເທດເຢຍລະມັນ, SGL ໃນເຢຍລະມັນ, Toyo Toyo Toyo ເຖິງຢ່າງໃດກໍ່ຕາມ, ຈີນໄດ້ທໍາລາຍເຕັກໂນໂລຢີຫຼັກຂອງການເຄືອບ Core ທີ່ກໍາລັງເຕີບໃຫຍ່ຢູ່ເທິງພື້ນທີ່ຂອງຊັ້ນໃຕ້ກາຟິກ, ແລະຄຸນນະພາບຂອງລູກຄ້າພາຍໃນແລະຕ່າງປະເທດ. ໃນເວລາດຽວກັນ, ມັນຍັງມີຂໍ້ໄດ້ປຽບທີ່ແຂ່ງຂັນທີ່ແນ່ນອນໃນລາຄາ, ເຊິ່ງສາມາດຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸປະກອນ Mocvd ສໍາລັບຊັ້ນໃຕ້ດິນຂອງ SIG.

ເຄື່ອງຈັກ vetek semiconductor ໄດ້ເຂົ້າຮ່ວມໃນການຄົ້ນຄວ້າແລະພັດທະນາໃນພາກສະຫນາມຂອງການເຄືອບ SICເປັນເວລາຫຼາຍກວ່າ 20 ປີ. ເພາະສະນັ້ນ, ພວກເຮົາໄດ້ເປີດເຕັກໂນໂລຢີຊັ້ນ buffer ດຽວກັນກັບ SGL. ໂດຍຜ່ານເຕັກໂນໂລຢີການປຸງແຕ່ງພິເສດ, ຊັ້ນປ້ອງກັນຕົວສາມາດເພີ່ມລະຫວ່າງຮູບພາບແລະຊິລິໂຄນ Carbide ເພື່ອເພີ່ມຊີວິດການບໍລິການຫຼາຍກວ່າສອງເທົ່າ.
