ການເພີ່ມປະສິດທິພາບຂອງຂໍ້ບົກຜ່ອງແລະຄວາມບໍລິສຸດໃນໄປເຊຍກັນ SIC ໂດຍການເຄືອບ TAC

ຄວາມຫນາແຫນ້ນຂອງຄວາມເສື່ອມຊາມໄດ້ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍ

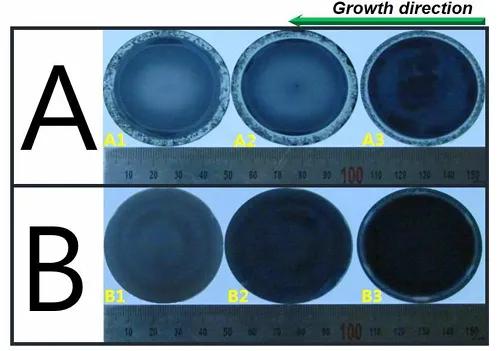

ໄດ້ເຄືອບ TACເກືອບຫມົດປະກົດການຕິດຕັ້ງທີ່ມີກາກບອນໂດຍການຕິດຕໍ່ໂດຍກົງລະຫວ່າງ Graphite Crucible ແລະ Sic Melt ຄວາມຫນາແຫນ້ນຂອງ microtubes. ຂໍ້ມູນການທົດລອງສະແດງໃຫ້ເຫັນວ່າຄວາມຫນາແຫນ້ນຂອງ microtube ທີ່ເກີດຈາກການເຄືອບກາກບອນທີ່ປູກໃນ tac coated ໃນ tac colcibles ໄດ້ຖືກຫຼຸດລົງຫຼາຍກ່ວາ 90%. ດ້ານໄປເຊຍກັນແມ່ນ convex ເປັນເອກະພາບ, ແລະບໍ່ມີໂຄງສ້າງ polycrystalline ຢູ່ແຄມ, ໃນຂະນະທີ່ Crucibles Graphite ທໍາມະດາມັກຈະມີ polycrystall ແລະ Dongresss Crystal PolyCrystallization ແລະຂໍ້ບົກຜ່ອງອື່ນໆ.

2. ການຍັບຍັ້ງຄວາມບໍ່ສະອາດແລະການປັບປຸງຄວາມບໍລິສຸດ

ອຸປະກອນການ TAC ມີຄວາມບໍ່ມີປະໂຫຍດທາງເຄມີທີ່ດີເລີດສໍາລັບ si, c ແລະ n vacors ແລະສາມາດປ້ອງກັນຄວາມບໍ່ສະອາດເຊັ່ນໄນໄດ້ຂອງ graphite ຈາກການແຜ່ກະຈາຍໄປເຊຍ. GDMS ແລະການທົດສອບ Hall ສະແດງໃຫ້ເຫັນວ່າຄວາມເຂັ້ມຂົ້ນຂອງໄນໂຕຣເຈນໄດ້ຫຼຸດລົງຫຼາຍກ່ວາ 50%, ແລະການຕໍ່ຕ້ານໄດ້ເພີ່ມຂື້ນເປັນ 2-3 ຄັ້ງຂອງວິທີການປະເພນີ. ເຖິງແມ່ນວ່າຈໍານວນສິນຄ້າຂອງ TA ໄດ້ຖືກລວມເຂົ້າ (ອັດຕາສຕຣາສົມບັດ <0.1%), ເນື້ອໃນທັງຫມົດໂດຍລວມໄດ້ຫຼຸດລົງຫຼາຍກ່ວາ 70%, ປັບປຸງຄຸນລັກສະນະຂອງໄຟຟ້າຂອງ Crystal.

3. ນະມັດສະຈັນແລະຄວາມເປັນໄປໄດ້ຂອງການເຕີບໃຫຍ່

ການເຄືອບ TAC ຄວບຄຸມຄວາມສາມາດໃນການຂະຫຍາຍຕົວຂອງປະເທດ Crystal, ເຮັດໃຫ້ພື້ນທີ່ໂຄ້ງລົງແລະປົກກະຕິທີ່ເຮັດໃຫ້ມີການເຫນັງຕີງຂອງປະກົດການເຕີບໂຕທີ່ເກີດຂື້ນໂດຍການເບິ່ງຂ້າມຂອງ Polycrystalleization. ການວັດແທກຕົວຈິງສະແດງໃຫ້ເຫັນວ່າເສັ້ນຜ່າສູນກາງທີ່ມີເສັ້ນຜ່າສູນກາງທີ່ປູກໃນ tac ທີ່ປູກໃນ tac ທີ່ມີເນື້ອທີ່ເຄືອບແມ່ນ≤2%, ແລະພື້ນຜິວ Crystal (RMS) ແມ່ນດີຂື້ນ 40%.

ກົນໄກລະບຽບການຂອງການເຄືອບ TAC ກ່ຽວກັບພາກສະຫນາມຄວາມຮ້ອນແລະຄຸນລັກສະນະການໂອນຄວາມຮ້ອນ

ການປຽບທຽບການປະຕິບັດຂອງການເຄືອບ TAC ກັບວັດສະດຸທີ່ແຫ້ງແລ້ງອື່ນໆ

ປະເພດເອກະສານ	ຄວາມຕ້ານທານອຸນຫະພູມ	ຄວາມບໍ່ສະອາດທາງເຄມີ	ຄວາມເຂັ້ມແຂງກົນຈັກ	ຄວາມຫນາແຫນ້ນຂອງ Crystal	ສະຖານະການການສະຫມັກແບບປົກກະຕິ
tac coated graphite	≥2600° C	ບໍ່ມີປະຕິກິລິຍາກັບ Si / C Vapor	Mohs Hardness 9-10, ຄວາມຕ້ານທານຄວາມຮ້ອນທີ່ແຂງແຮງ	<1 cm⁻² (micropipes)	ການເຕີບໂຕທີ່ມີຄວາມບໍລິສຸດສູງ 4H / 6h-6h-sic
ນ້ໍາເາາ	≤2200° C	corroded by si vapor ປ່ອຍ c	ຄວາມເຂັ້ມແຂງຕ່ໍາ, ມັກຈະແຕກ	10-50 cm⁻²	ແຜ່ນດິນ SIC ທີ່ມີປະສິດທິພາບສໍາລັບອຸປະກອນໄຟຟ້າ
sic coated graphite	≤1600° C	ປະຕິກິລິຍາກັບ si forming sic₂ໃນອຸນຫະພູມສູງ	ແຂງສູງແຕ່ວ່າ brittle	5-10 cm⁻²	ອຸປະກອນການຫຸ້ມຫໍ່ສໍາລັບ semiconductors ໃນກາງປີ
bn crucible	<2000k	ປ່ອຍຄວາມບໍ່ສະອາດ N / B	ຄວາມຕ້ານທານ Borrosion ທີ່ທຸກຍາກ	8-15 cm⁻²	epitaxial cyprates ສໍາລັບ semiconductors ປະສົມ

ການເຄືອບ TAC ໄດ້ປະສົບຜົນສໍາເລັດໃນການປັບປຸງທີ່ສົມບູນແບບໃນຄຸນນະພາບຂອງ SIC

• ຄວາມຫນາແຫນ້ນຂອງໄມລ໌ຄວບຄຸມແມ່ນຫນ້ອຍກວ່າ 1 cm⁻², ແລະການເຄືອບກາກບອນແມ່ນຖືກກໍາຈັດຢ່າງສິ້ນເຊີງ
• ການປັບປຸງຄວາມບໍລິສຸດ: ຄວາມເຂັ້ມຂົ້ນຂອງ nitrogen <1 ×10¹⁷ cm-cm, ຄວາມຕ້ານທານສະຫນຸກສະຫນານ> 10 ··ຊ.
• ການປັບປຸງຂອງຄວາມເປັນເອກະພາບໃນສະຫນາມຄວາມຮ້ອນໃນປະສິດທິພາບການຂະຫຍາຍຕົວຫຼຸດຜ່ອນການຊົມໃຊ້ພະລັງງານໂດຍ 4% ແລະຂະຫຍາຍຊີວິດທີ່ແຫ້ງ 2 ເຖິງ 3 ເທົ່າ.
