ຂ່າວ

ເຕັກໂນໂລຢີການເຕີບໂຕຂອງ SIC

ວິທີການຕົ້ນຕໍສໍາລັບການຂະຫຍາຍຕົວໄປເຊຍກັນ sole sole ແມ່ນ:ການຂົນສົ່ງ Vapor ທາງດ້ານຮ່າງກາຍ (PVT), ເງິນຝາກ Vapor Vapor ມີອຸນຫະພູມສູງ (HTCVD)ແລະການເຕີບໂຕຂອງການແກ້ໄຂທີ່ມີອຸນຫະພູມສູງ (HTSG). ດັ່ງທີ່ສະແດງໃນຮູບທີ 1. ໃນບັນດາພວກມັນ, ວິທີການ PVT ແມ່ນວິທີການທີ່ໃຫຍ່ທີ່ສຸດແລະໃຊ້ໄດ້ຢ່າງກວ້າງຂວາງໃນເວທີນີ້. ໃນປະຈຸບັນ, substrate crystal ດຽວ 6-inch ໄດ້ຖືກຂະຫຍາຍຕົວຢ່າງສໍາເລັດຜົນໃນປີ 2016.


ວິທີການ HTCVD ໃຊ້ຫຼັກການທີ່ແຫຼ່ງທີ່ມາແລະ C ແຫຼ່ງຂໍ້ມູນເພີ່ມເຕີມເພື່ອສ້າງ SIC ເຊັ່ນດຽວກັນກັບວິທີການ pvt, ວິທີການນີ້ຍັງຮຽກຮ້ອງໃຫ້ມີອຸນຫະພູມການຈະເລີນເຕີບໂຕສູງແລະມີຄ່າໃຊ້ຈ່າຍໃນການເຕີບໂຕສູງ. ວິທີການຂອງ HTSG ແມ່ນແຕກຕ່າງຈາກສອງວິທີທີ່ກ່າວມາຂ້າງເທິງ. ຫຼັກການພື້ນຖານຂອງມັນແມ່ນການນໍາໃຊ້ການລະລາຍແລະຄວາມຖືກຕ້ອງຂອງ si ແລະ c seclement ໃນການແກ້ໄຂອຸນຫະພູມສູງເພື່ອບັນລຸການເຕີບໃຫຍ່ຂອງ Crystal Crystal Saly Sheart Sheart. ຮູບແບບເທັກນິກທີ່ໃຊ້ໃນປະຈຸບັນແມ່ນວິທີການ TSSG.


ວິທີການນີ້ສາມາດບັນລຸການເຕີບໃຫຍ່ຂອງ Sicilibrium ທີ່ຢູ່ໃກ້ກັບອຸນຫະພູມຕ່ໍາທີ່ຢູ່ໃກ້ກັບ 2000 °ມີຂໍ້ດີຂອງການຂະຫຍາຍເນື້ອທີ່ມີຄຸນນະພາບສູງ, ມີເສັ້ນຜ່າສູນກາງເສັ້ນຜ່າສູນກາງທີ່ມີເສັ້ນຜ່າສູນກາງທີ່ມີຄວາມສະດວກສະບາຍ, ແລະມີປະເພດເສັ້ນຜ່າສູນກາງທີ່ມີຄວາມຫມັ້ນຄົງ. ມັນຄາດວ່າຈະກາຍເປັນວິທີການໃນການກະກຽມໄປເຊຍກັນດ່ຽວທີ່ມີຄຸນນະພາບແລະຕ່ໍາກວ່າຫຼັງຈາກວິທີ PVT.


Schematic diagram of the principles of three SiC single crystal growth technologies

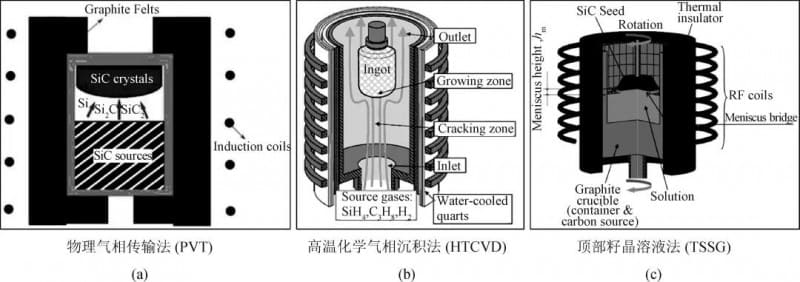

ຮູບທີ 1. ແຜນວາດ Schematic ຂອງຫຼັກການຂອງເຕັກໂນໂລຢີການເຕີບໂຕຂອງ SIC STALLEY


01 ປະຫວັດການພັດທະນາແລະສະຖານະພາບປະຈຸບັນຂອງ TSSG-PURTY SIC CRANSHS


ວິທີການ HTSG ສໍາລັບການຂະຫຍາຍຕົວຂອງ SIC ມີປະຫວັດສາດຂອງຫຼາຍກວ່າ 60 ປີ.


ໃນປີ 1961, Halden et al. ທໍາອິດໄດ້ຮັບການຄ້າຂາຍ SIC ດ່ຽວຈາກອຸນຫະພູມສູງທີ່ si ລະລາຍ, ແລະຫຼັງຈາກນັ້ນໄດ້ຄົ້ນຫາຂອງ SI + X ແມ່ນຫນຶ່ງຫຼືຫຼາຍກວ່ານັ້ນ


ໃນປີ 1999, Hofmann et al. ຈາກມະຫາວິທະຍາໄລ Erlangen ໃນປະເທດເຢຍລະມັນຖືກນໍາໃຊ້ sih ບໍລິສຸດເປັນວິທີການຂອງຕົນເອງແລະໃຊ້ໃນເສັ້ນຜ່າສູນກາງທີ່ມີເສັ້ນຜ່າສູນກາງ 1,4 ນີ້ວແລະຫນາປະມານ 1 ມມເປັນຄັ້ງທໍາອິດ.


ໃນປີ 2000, ພວກເຂົາໄດ້ເພີ່ມປະສິດຕິຜົນໃນຂະບວນການແລະເພີ່ມຂື້ນຕື່ມອີກເສັ້ນຜ່າສູນກາງຂອງ si ທີ່ມີຄວາມດັນໃນຄວາມດັນຂອງ 100-200 bar ທີ່ 1900-2400 ° C.2400 ° C.


ຕັ້ງແຕ່ນັ້ນມາ, ນັກຄົ້ນຄວ້າໃນປະເທດຍີ່ປຸ່ນ, ເກົາຫຼີໃຕ້, ປະເທດຈີນແລະປະເທດອື່ນໆໄດ້ເຮັດໃຫ້ວິທີການ TSSG ຢ່າງສໍາເລັດຜົນພັດທະນາຢ່າງໄວວາໃນຊຸມປີທີ່ຜ່ານມາ. ໃນບັນດາພວກເຂົາ, ຍີ່ປຸ່ນແມ່ນເປັນຕົວແທນໂດຍ Sumitomo ໂລຫະແລະ Toyota. ຕາຕະລາງ 1 ແລະຮູບ 2 ສະແດງໃຫ້ເຫັນຄວາມຄືບຫນ້າການຄົ້ນຄວ້າຂອງໂລຫະ sumitomo ໃນການເຕີບໂຕຂອງ SUMITOMO SOLDOW SOLLEARS, ແລະຮູບພາບທີ່ເປັນຜົນຂອງ TOYOTA.

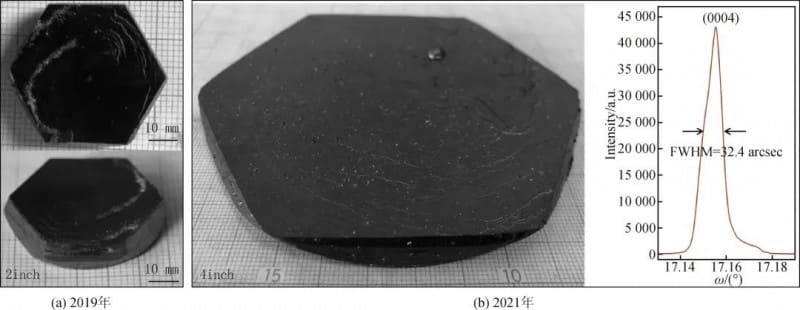

ທີມງານຄົ້ນຄ້ວານີ້ໄດ້ເລີ່ມຕົ້ນດໍາເນີນການຄົ້ນຄ້ວາກ່ຽວກັບການເຕີບໃຫຍ່ຂອງ SIC crystals ໃນປີ 2016, ແລະໄດ້ຮັບຜົນສໍາເລັດໃນການຈອດລົດດ້ວຍຄວາມຫນາ 2 ມມ. ເມື່ອມໍ່ໆມານີ້, ທີມງານໄດ້ປູກໄປເຊຍກັນ 4-inch ຢ່າງສໍາເລັດຜົນ, ໄປເຊຍກັນ, ດັ່ງທີ່ສະແດງໃນຮູບ 4.


Optical photo of SiC crystal grown by Sumitomo Metal's team using the TSSG method

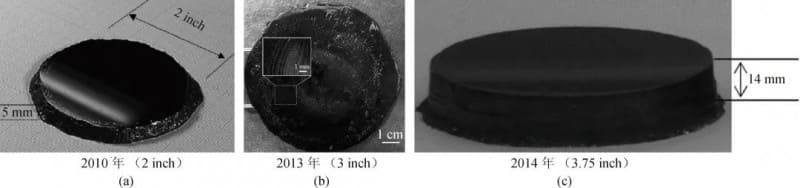

ຮູບທີ 2.ຮູບພາບຂອງ Sic Crystal Sic ປູກໂດຍທີມງານ Sumitomo Metinal ໂດຍໃຊ້ວິທີການ TSSG


Representative achievements of Toyota's team in growing SiC single crystals using the TSSG method

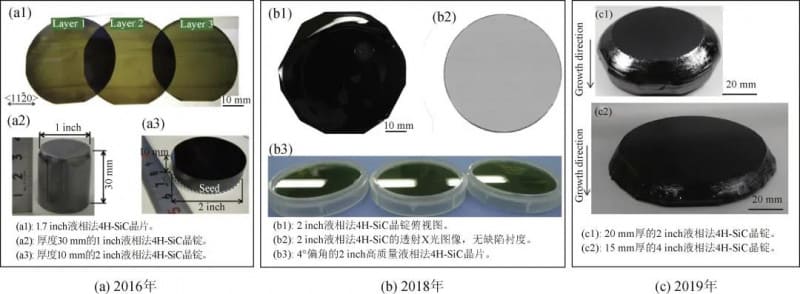

ຮູບທີ 3.ຜົນສໍາເລັດຂອງຕົວແທນຂອງທີມຂອງ Toyota ໃນການຂະຫຍາຍຕົວໄປເຊຍກັນດ່ຽວທີ່ກໍາລັງເຕີບໃຫຍ່ໂດຍໃຊ້ວິທີການ TSSG


Representative achievements of the Institute of Physics, Chinese Academy of Sciences, in growing SiC single crystals using the TSSG method

ຮູບທີ 4. ບັນດາຜົນສໍາເລັດຂອງຕົວແທນຂອງສະຖາບັນຟີຊິກ, ສະຖາບັນວິທະຍາສາດຂອງຈີນ, ໃນການຂະຫຍາຍຕົວໄປເຊຍກັນດ່ຽວໂດຍໃຊ້ວິທີການ TSSG


02 ຫຼັກການພື້ນຖານຂອງການຂະຫຍາຍຕົວໄປເຊຍກັນດ່ຽວໂດຍວິທີການ TSSG


sic ບໍ່ມີຈຸດທີ່ລະລາຍໃນຄວາມກົດດັນປົກກະຕິ. ໃນເວລາທີ່ອຸນຫະພູມສູງກວ່າ 2000 ℃, ມັນຈະໄດ້ຮັບຄວາມເຂັ້ມແຂງແລະເນົ່າເປື່ອຍໂດຍກົງ. ເພາະສະນັ້ນ, ມັນບໍ່ເປັນໄປໄດ້ທີ່ຈະປູກໄປເຊຍກັນດ່ຽວທີ່ປູກດ້ວຍຄວາມເຢັນແລະ sic ທີ່ແຂງກະດ້າງຂອງສ່ວນປະກອບດຽວກັນ, ນັ້ນແມ່ນສິ່ງນັ້ນ, ນັ້ນແມ່ນສິ່ງນັ້ນກໍ່ຈະເສີຍຫາຍໄປ.


ອີງຕາມແຜນຜັງໄລຍະ SI-C ສອງພາກສ່ວນຂອງ "l + l + sic" ໃນຕອນທ້າຍຂອງ si-rich, ເຊິ່ງໃຫ້ຄວາມເປັນໄປໄດ້ສໍາລັບການເຕີບໂຕຂອງແຫຼວຂອງ SIC. ເຖິງຢ່າງໃດກໍ່ຕາມ, ການລະລາຍຂອງບໍລິສຸດຂອງ SCO ສໍາລັບ C ແມ່ນມີຄວາມຕໍ່າເກີນໄປ, ສະນັ້ນມັນຈໍາເປັນຕ້ອງເພີ່ມ flux ກັບ silt ໃນການເພີ່ມຄວາມເຂັ້ມຂົ້ນຂອງ CUPTRATION ໃນການແກ້ໄຂທີ່ອຸນຫະພູມສູງ. ໃນປະຈຸບັນ, ຮູບແບບເທັກນິກສໍາລັບການຂະຫຍາຍຕົວໄປເຊຍກັນດ່ຽວທີ່ຂະຫຍາຍຕົວໂດຍວິທີການ HTSG ແມ່ນວິທີການ TSSG. ຮູບທີ 5 (ກ) ແມ່ນແຜນວາດແຜນວາດຂອງຫຼັກການໃນການຂະຫຍາຍຕົວໄປເຊຍກັນດຽວຂອງ SIC ໂດຍວິທີການ TSSG.


ໃນບັນດາພວກມັນ, ລະບຽບການຂອງຄຸນລັກສະນະຂອງຄວາມຮ້ອນຂອງການແກ້ໄຂອຸນຫະພູມສູງແລະຄວາມຕ້ອງການຂອງການຂະຫຍາຍຕົວຂອງ Solute ແລະ Crystal Crystal Crystal Crystal of Sytive


(a) Schematic diagram of SiC single crystal growth by TSSG method; (b) Schematic diagram of the longitudinal section of the L+SiC two-phase region

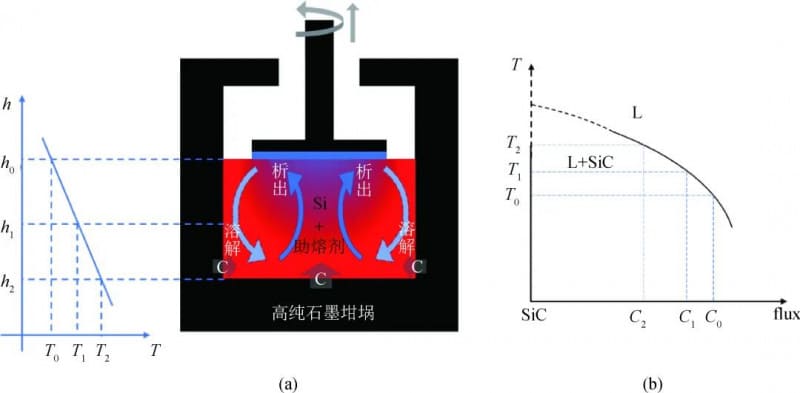

ຮູບທີ 5. (ກ) ແຜນວາດການຂະຫຍາຍຕົວຂອງ Crystal Shemation Crystal ໂດຍວິທີການ TSSG; (b) ແຜນວາດ schematic ຂອງສ່ວນຕາມລວງຍາວຂອງພາກພື້ນ L + Sic ສອງໄລຍະ


03 ຄຸນລັກສະນະຂອງອຸນຫະພູມຂອງວິທີແກ້ໄຂທີ່ມີອຸນຫະພູມສູງ


ລະລາຍ c in ເຂົ້າໄປໃນວິທີແກ້ໄຂທີ່ມີອຸນຫະພູມສູງແມ່ນກຸນແຈສໍາຄັນໃນການຂະຫຍາຍຕົວໄປເຊຍກັນດ່ຽວໂດຍວິທີການຂອງ TSSG. ການເພີ່ມອົງປະກອບຂອງ Flux ແມ່ນວິທີທີ່ມີປະສິດຕິຜົນທີ່ຈະເພີ່ມຄວາມລະລາຍຂອງ C ໃນການແກ້ໄຂທີ່ມີອຸນຫະພູມສູງ.


ໃນເວລາດຽວກັນ, ການເພີ່ມທາດຂອງທາດແຫຼວໃນການຄວບຄຸມຄວາມຫນາແຫນ້ນ, ຄວາມເຄັ່ງຕຶງແລະມີຜົນກະທົບດ້ານການປະດັບປະດາໂດຍກົງໃນການເຕີບໃຫຍ່ຂອງ Crystal. ສະນັ້ນ, ການຄັດເລືອກອົງປະກອບຂອງນ້ໍາແມ່ນເປັນບາດກ້າວທີ່ສໍາຄັນທີ່ສຸດໃນການບັນລຸວິທີການ TSSG ສໍາລັບການຂະຫຍາຍຕົວໄປເຊຍກັນດ່ຽວແລະເປັນຈຸດສຸມໃນການຄົ້ນຄວ້າໃນຂະແຫນງນີ້.


ມີຫລາຍລະບົບແກ້ໄຂລະດັບສູງທີ່ມີລາຍຊື່ໃນວັນນະຄະດີ, ລວມທັງ Li-Si, Si, Si, Si, Si, Ni-si ແລະ co-si. ໃນບັນດາພວກມັນ, ລະບົບຖານສອງຂອງ CR-SI, FE-SI ແລະ FEE-SEC

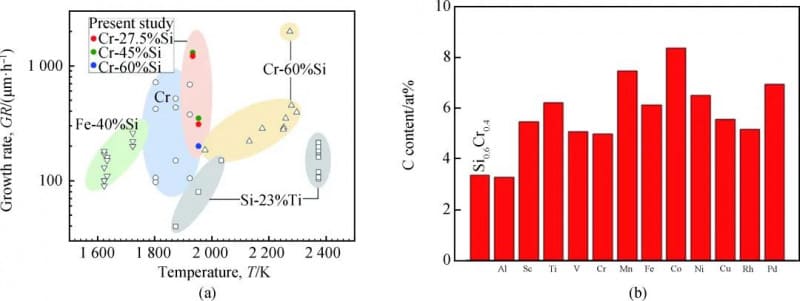

ຮູບທີ 6 (ກ) ສະແດງໃຫ້ເຫັນຄວາມສໍາພັນລະຫວ່າງ SIC ຂອງມະຫາວິທະຍາໄລ Tohoku ໃນປະເທດຍີ່ປຸ່ນໃນປີ 2020.

ດັ່ງທີ່ສະແດງໃນຮູບ 6 (b), hyun et al. ອອກແບບຊຸດຂອງລະບົບແກ້ໄຂທີ່ອຸນຫະພູມສູງພ້ອມດ້ວຍອັດຕາສ່ວນປະກອບຂອງ SI0.56CR0.4M0.4M0.4M0.4M0.4M0.4M0.4M0.4M0.4M0.04.


(a) Relationship between SiC single crystal growth rate and temperature when using different high-temperature solution systems

ຮູບທີ 6. (ກ) ຄວາມສໍາພັນລະຫວ່າງການເຕີບໂຕຂອງ Crystal SURY SICE ແລະອຸນຫະພູມໃນເວລາທີ່ໃຊ້ລະບົບການແກ້ໄຂອຸນຫະພູມສູງ


04 ລະບຽບການຂອງການຂະຫຍາຍຕົວຂອງການເຕີບໃຫຍ່ຂະຫຍາຍຕົວ


ເພື່ອໃຫ້ໄດ້ຮັບໄປເຊຍກັນດ່ຽວທີ່ມີຄຸນນະພາບດີຂື້ນ, ມັນຍັງມີຄວາມຈໍາເປັນທີ່ຈະຕ້ອງຄວບຄຸມການແຂ່ງຂັນຂອງການແຂ່ງຂັນໃນປະເທດອັງກິດ. ສະນັ້ນ, ຈຸດສຸມຄົ້ນຫາອີກວິທີການຂອງ TSSG ສໍາລັບການຂະຫຍາຍຕົວໄປເຊຍກັນ sole sic ແມ່ນລະບຽບການຂອງ kinetics ໃນການໂຕ້ຕອບທີ່ມີອຸນຫະພູມສູງແລະໃນການໂຕ້ຕອບການເຕີບໂຕຂອງ Crystal.


ວິທີການຫຼັກຂອງລະບຽບການປະກອບມີ: ການຫມູນວຽນຂອງເມັດພືດແລະລະບຽບການຂອງໂຄງສ້າງທີ່ແຫ້ງແລ້ງ, ແລະລະບຽບການທີ່ຕ້ອງການຂອງສະຫນາມແມ່ເຫຼັກພາຍນອກ. ຈຸດປະສົງພື້ນຖານແມ່ນເພື່ອຄວບຄຸມພາກສະຫນາມ, ສະຫນາມກິລາແລະການເຕີບໃຫຍ່ຂອງການເຊື່ອມຕໍ່ແລະໄວກວ່າເກົ່າແລະໄວກວ່າເກົ່າແລະເຕີບໃຫຍ່ຂື້ນເປັນລະບຽບແລະຂະຫນາດໃຫຍ່ທີ່ມີຄຸນນະພາບດີແລະມີຂະຫນາດໃຫຍ່ທີ່ມີຄຸນນະພາບດີແລະມີຂະຫນາດໃຫຍ່


ນັກຄົ້ນຄວ້າໄດ້ທົດລອງໃຊ້ຫຼາຍວິທີເພື່ອບັນລຸລະບຽບການເຄື່ອນໄຫວ, ເຊັ່ນ: ເຕັກໂນໂລຢີຫມູນວຽນ "ທີ່ເປັນດ່າງເລັ່ງ" ທີ່ໃຊ້ໂດຍ Kusunoki et al. ໃນວຽກງານຂອງພວກເຂົາທີ່ລາຍງານໃນປີ 2006, ແລະເຕັກໂນໂລຢີການເຕີບໂຕຂອງການແກ້ໄຂບັນຫາ "Concave Solution" ພັດທະນາໂດຍ Daikoku et al.


ໃນປີ 2014, Kusunoki et al. ເພີ່ມໂຄງສ້າງແຫວນຂອງ Graphite ເປັນຄູ່ມືການດູດຊືມ (IG) ໃນທີ່ຖືກຕ້ອງເພື່ອບັນລຸລະບຽບການຂອງການສ້າງການແກ້ໄຂທີ່ອຸນຫະພູມສູງ. ໂດຍການເພີ່ມປະສິດທິພາບຂອງຂະຫນາດແລະຖານະຂອງຮູບພາບການຂົນສົ່ງທີ່ເປັນເອກະພາບສູງຂື້ນໃນການແກ້ໄຂທີ່ມີອຸນຫະພູມສູງດ້ານລຸ່ມຂອງປະເພດເມັດພັນແລະຄຸນນະພາບ, ດັ່ງທີ່ສະແດງໃນຮູບທີ 7.


(a) Simulation results of high-temperature solution flow and temperature distribution in crucible; (b) Schematic diagram of experimental device and summary of results

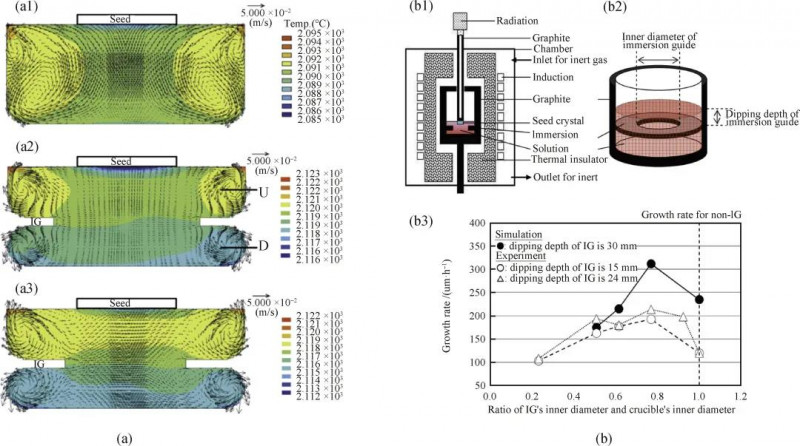

ຮູບທີ 7: (ກ) ຜົນໄດ້ຮັບການຈໍາລອງຂອງການໄຫຼວຽນຂອງການແກ້ໄຂທີ່ມີອຸນຫະພູມສູງແລະການແຈກຢາຍອຸນຫະພູມສູງໃນການກະຈາຍໄມ້ທີ່ແຫ້ງແລ້ງ;

(ຂ) ແຜນວາດແຜນວາດແບບແຜນແລະບົດສະຫຼຸບຂອງຜົນໄດ້ຮັບ


05 ຂໍ້ດີຂອງວິທີການ TSSG ສໍາລັບການຂະຫຍາຍຕົວໄປເຊຍກັນດ່ຽວທີ່ກໍາລັງເຕີບໃຫຍ່


ຂໍ້ດີຂອງວິທີການ TSSG ໃນການຂະຫຍາຍຕົວໄປເຊຍກັນດ່ຽວທີ່ກໍາລັງເຕີບໃຫຍ່ຈະສະທ້ອນໃຫ້ເຫັນໃນແງ່ມຸມດັ່ງຕໍ່ໄປນີ້:


(1) ວິທີການແກ້ໄຂທີ່ມີອຸນຫະພູມສູງສໍາລັບການຂະຫຍາຍຕົວໄປເຊຍກັນ sic sic ສາມາດສ້ອມແປງ microtubes ໄດ້ຢ່າງມີປະສິດທິຜົນແລະມີຂໍ້ບົກຜ່ອງຂອງມະຫາພາກອື່ນໆໃນທ່າທາງ ໃນປີ 1999, Hofmann et al. ໄດ້ສັງເກດເຫັນແລະພິສູດໂດຍຜ່ານກ້ອງຈຸລະທັດທີ່ microtubes ສາມາດໄດ້ຮັບການປົກປ້ອງຢ່າງມີປະສິດຕິຜົນໃນຂະບວນການຂະຫຍາຍຕົວໄປເຊຍກັນດ່ຽວໂດຍວິທີການ TSSG, ດັ່ງທີ່ສະແດງໃນຮູບ 8.


Optical micrograph of SiC crystal grown by TSSG in transmission mode; Optical micrograph of the same area in reflection mode

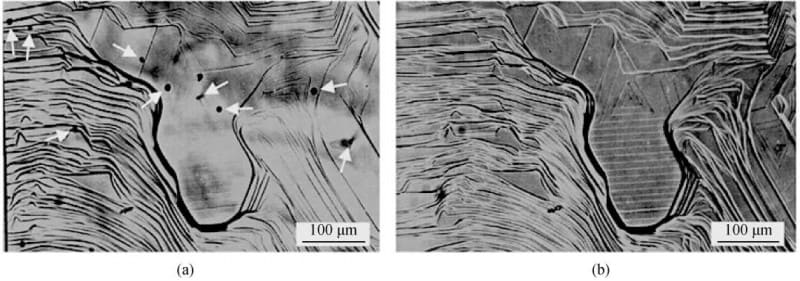

ຮູບທີ 8: ການລົບລ້າງ microtubes ໃນໄລຍະການເຕີບໃຫຍ່ຂອງ Crystal Saly STICAL ໂດຍວິທີການ TSSG:

(a) micrography optical micrograph ທີ່ເຕີບໃຫຍ່ໂດຍ Tssg ໃນຮູບແບບການສົ່ງຕໍ່, ບ່ອນທີ່ microtubes ຢູ່ດ້ານລຸ່ມຂອງຊັ້ນເຕີບໂຕສາມາດເຫັນໄດ້ຢ່າງຈະແຈ້ງ;

(ຂ) micrograph ທີ່ມີຂະຫນາດດຽວກັນໃນຮູບແບບການສະທ້ອນແສງ, ສະແດງວ່າຈຸລິນຊີໄດ້ຖືກປົກຄຸມຢ່າງສົມບູນ.



(2.


ເຕັກໂນໂລຢີຄົ້ນຄ້ວາ Toyota ແລະ SumitoMo ໄດ້ປະສົບຜົນສໍາເລັດໃນການຂະຫຍາຍເສັ້ນຜ່າສູນກາງຂອງ Crystal Crystal Crystory ທີ່ສາມາດຄວບຄຸມໄດ້ໂດຍການໃຊ້ເຕັກໂນໂລຢີ Heights Controlicable ໂດຍໃຊ້ໃນຮູບ 9 (ກ) ແລະ (b) ແລະ (b).


Toyota and Sumitomo's research team used a technique called meniscus height control

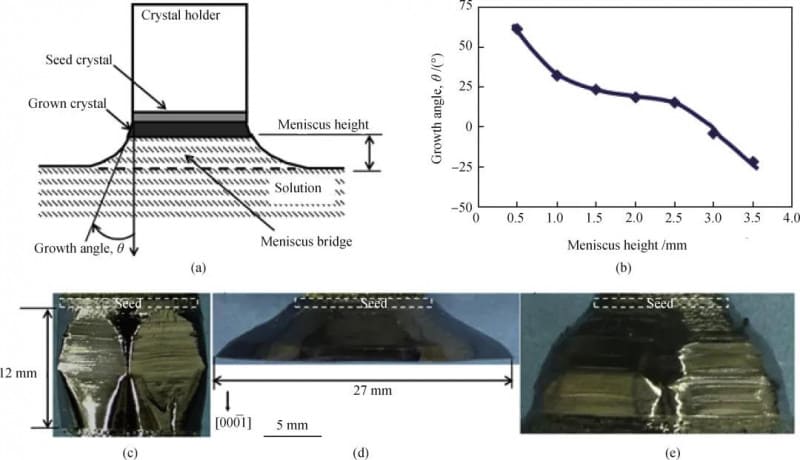

ຮູບທີ 9: (ກ) ແຜນວາດເຕັກໂນໂລຢີການຄວບຄຸມຂອງ Meniscus ໃນວິທີການ TSSG;

(ຂ) ການປ່ຽນແປງມຸມການຈະເລີນເຕີບໂຕθກັບ Meniscus Heaven ແລະ Side View of Crystal Sic ທີ່ໄດ້ຮັບໂດຍເຕັກໂນໂລຢີນີ້;

(c) ການເຕີບໂຕ 20 h ໃນລະດັບຄວາມສູງຂອງ meniscus ຂອງ 2.5 ມມ;

(d) ການເຕີບໂຕເປັນເວລາ 10 ຊົ່ວໂມງໃນລະດັບຄວາມສູງຂອງ meniscus ຂອງ 0.5 ມມ;

(ຈ) ການເຕີບໃຫຍ່ສໍາລັບ 35 h, ມີລະດັບຄວາມສູງຂອງ meniscus ຄ່ອຍໆເພີ່ມຂື້ນຈາກ 1.5 ມມກັບມູນຄ່າທີ່ໃຫຍ່ກວ່າ.


(3) ທຽບກັບວິທີ PVT, ວິທີການ TSSG ແມ່ນງ່າຍທີ່ຈະບັນລຸປິ້ງດາວ p (ຊະນິດທີ່ຫມັ້ນຄົງ. ຍົກຕົວຢ່າງ, Shirai et al. ຂອງ Toyota ລາຍງານໃນປີ 2014 ທີ່ພວກເຂົາໄດ້ເຕີບໃຫຍ່ໃນການຕ້ານທານ P-type-type-type-type ທີ່ຕໍ່າໂດຍວິທີການ Tssg, ດັ່ງທີ່ສະແດງໃນຮູບທີ 10.


In 2014, Shirai et al. of Toyota reported that they had grown low-resistivity p-type 4H-SiC crystals by the TSSG method.

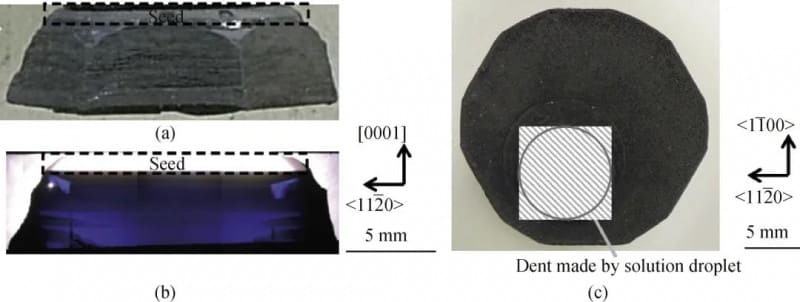

ຮູບສະແດງ 10: (ກ) ມຸມມອງດ້ານຂ້າງຂອງ P-type P-type Sic Sic Sic Prolly ທີ່ປູກໂດຍວິທີການ TSSG;

(b) ການຖ່າຍພາບທາງດ້ານການຖ່າຍຮູບຂອງສ່ວນທີ່ຍາວນານຂອງໄປເຊຍກັນ;

(c) ປະສາດດ້ານເທິງຂອງຫນ້າຜາກ


06 ການສະຫລຸບແລະການຄາດຄະເນ


ວິທີການຂອງ TSSG ສໍາລັບການຂະຫຍາຍຕົວໄປເຊຍກັນ SICE ດຽວໄດ້ສ້າງຄວາມກ້າວຫນ້າທີ່ຍິ່ງໃຫຍ່ໃນ 20 ປີທີ່ຜ່ານມາ, ແລະເປັນທີມງານທີ່ມີຄຸນນະພາບສູງທີ່ມີຄຸນນະພາບສູງໂດຍວິທີການຂອງ TSSG.


ເຖິງຢ່າງໃດກໍ່ຕາມ, ການພັດທະນາຕໍ່ໄປຂອງເຕັກໂນໂລຢີນີ້ຕໍ່ໄປຍັງຮຽກຮ້ອງໃຫ້ມີຄວາມສໍາເລັດໃນດ້ານທີ່ສໍາຄັນຕໍ່ໄປນີ້:


(1) ການສຶກສາຢ່າງເລິກເຊິ່ງກ່ຽວກັບຄຸນລັກສະນະຂອງຄວາມຮ້ອນຂອງການແກ້ໄຂບັນຫາ;


(2) ຄວາມສົມດຸນລະຫວ່າງອັດຕາການເຕີບໂຕແລະຄຸນນະພາບຂອງຜລຶກ;


(3) ການສ້າງຕັ້ງສະພາບການຈະເລີນເຕີບໂຕຂອງໄປເຊຍກັນທີ່ຫມັ້ນຄົງ;


(4) ການພັດທະນາເຕັກໂນໂລຢີຄວບຄຸມແບບເຄື່ອນໄຫວທີ່ຫລອມໂລຫະທີ່ຫລອມໂລຫະ.


ເຖິງແມ່ນວ່າວິທີການ TSSG ຍັງຢູ່ເບື້ອງຫຼັງຂອງວິທີການ PVT, ມັນຈະຖືກທໍາລາຍຢ່າງຕໍ່ເນື່ອງຂອງວິທີການຂອງ TSSG ສໍາລັບການຂະຫຍາຍຕົວຂອງ SIC ອຸດສາຫະກໍາ SIC.


ຂ່າວທີ່ກ່ຽວຂ້ອງ
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
