ຕາຂ່າຍໄຟຟ້າ Ion Beam Sputter
  • ຕາຂ່າຍໄຟຟ້າ Ion Beam Sputterຕາຂ່າຍໄຟຟ້າ Ion Beam Sputter

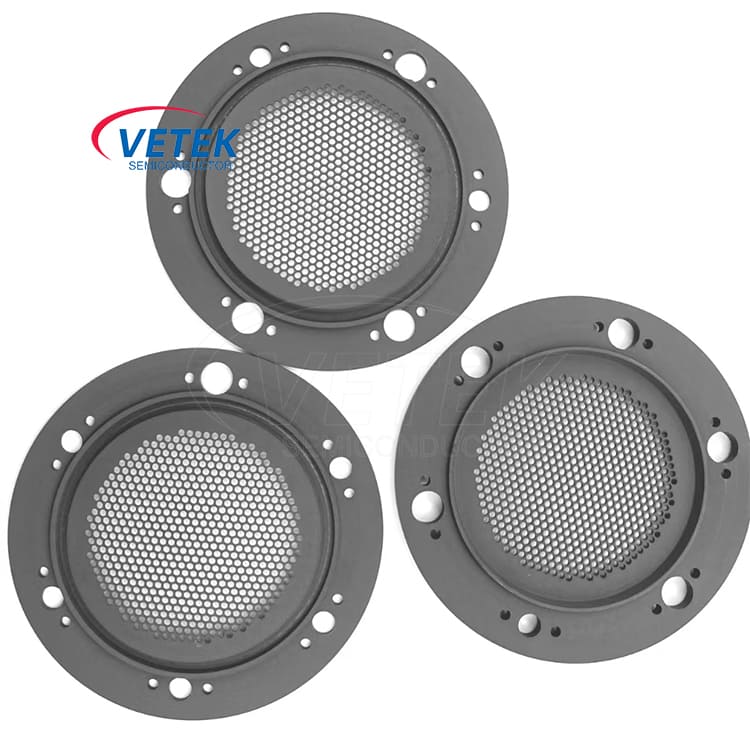

ຕາຂ່າຍໄຟຟ້າ Ion Beam Sputter

beam ion ສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບ ion ion ion, ການເຄືອບ ion ແລະການສີດພົ່ນ plasma. ພາລະບົດບາດຂອງ Secutter Secreces Secrees ແມ່ນເພື່ອຕັດເງິນແລະເລັ່ງໃຫ້ພວກເຂົາກວດເບິ່ງພະລັງງານທີ່ຕ້ອງການ. ເຄື່ອງປະດັບ vetek ສະຫນອງໄຟຟ້າທີ່ມີຄວາມບໍລິສຸດສູງຂອງ Grands Force Force Force ສໍາລັບການດັດແປງໂຄມໄຟ ion ery, ແກ້ໄຂບັນຫາກ່ຽວກັບຜະລິດຕະພັນທີ່ກໍານົດເອງ.

ແຫຼ່ງ Beam Ion ແມ່ນແຫຼ່ງທີ່ມາຂອງ plasma ເຫມາະສົມກັບຕາຂ່າຍໄຟຟ້າແລະມີຄວາມສາມາດໃນການສະກັດເອົາ ions. OIPT (ເຄື່ອງມືເຄື່ອງມື Oxford Plasma

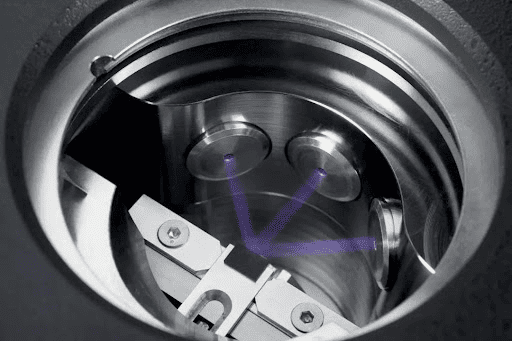

The Schematic diagram of the Ion Beam Sputter sources grid working

ແຜນວາດ Schematic ຂອງຕາຂ່າຍໄຟຟ້າ Ion Beam Sputter ທີ່ເຮັດວຽກ


ສະພາການລົງຂາວແມ່ນຫ້ອງ quartz ຫຼືອາລູມິນຽມອ້ອມຮອບດ້ວຍເສົາອາກາດຄວາມຖີ່ວິທະຍຸ. ຜົນກະທົບຂອງມັນແມ່ນເຮັດໃຫ້ອາຍແກັສ ionize (ປົກກະຕິແລ້ວ argon) ຜ່ານພາກສະຫນາມວິທະຍຸຄວາມຖີ່, ການຜະລິດ plasma. ພາກສະຫນາມຄວາມຖີ່ວິທະຍຸ excites ເອເລັກໂຕຣນິກຟຣີ, ເຮັດໃຫ້ປະລໍາມະນູຂອງອາຍແກັສແຍກອອກເປັນ ions ແລະເອເລັກໂຕຣນິກ, ຊຶ່ງເຮັດໃຫ້ການຜະລິດ plasma. ແຮງດັນໄຟຟ້າສຸດທ້າຍຂອງເສົາອາກາດ RF ຢູ່ໃນຫ້ອງລະບາຍອາກາດແມ່ນສູງຫຼາຍ, ເຊິ່ງມີຜົນກະທົບ electrostatic ໃນ ions, ເຮັດໃຫ້ພວກມັນເປັນ ions ພະລັງງານສູງ.

●ບົດບາດຂອງຕາຂ່າຍໄຟຟ້າໃນແຫຼ່ງ IONS ແມ່ນການແຈກຢາຍທາດແລະເລັ່ງພວກມັນໃຫ້ເປັນພະລັງງານທີ່ຕ້ອງການ. ຕາຂ່າຍໄຟຟ້າຂອງແຫຼ່ງ Beam ion ion ແມ່ນປະກອບດ້ວຍ 2 ~ 3 ຕາຂ່າຍໄຟຟ້າທີ່ມີຮູບແບບການຈັດຮູບແບບສະເພາະ, ເຊິ່ງສາມາດປະກອບເປັນທ່ອນ ion ກ້ວາງ. ລັກສະນະການອອກແບບຂອງຕາຂ່າຍໄຟຟ້າປະກອບມີສະຖານທີ່ແລະເສັ້ນໂຄ້ງ, ເຊິ່ງສາມາດປັບໄດ້ຕາມຄວາມຕ້ອງການຂອງການສະຫມັກເພື່ອຄວບຄຸມພະລັງງານຂອງ ions.

●ເປັນກາງເປັນແຫຼ່ງອີເລັກໂທຣນິກທີ່ໃຊ້ໃນການເຮັດໃຫ້ຄ່າ ionic ເປັນກາງໃນ beam ion, ຫຼຸດຜ່ອນຄວາມແຕກຕ່າງຂອງ ion beam, ແລະປ້ອງກັນການສາກໄຟຢູ່ດ້ານຂອງ chip ຫຼື sputtering ເປົ້າຫມາຍ. ເພີ່ມປະສິດທິພາບການໂຕ້ຕອບລະຫວ່າງ neutralizer ແລະຕົວກໍານົດການອື່ນໆເພື່ອດຸ່ນດ່ຽງພາລາມິເຕີຕ່າງໆສໍາລັບຜົນໄດ້ຮັບທີ່ຕ້ອງການ. divergence ຂອງ beam ion ໄດ້ຮັບຜົນກະທົບຈາກຕົວກໍານົດການຈໍານວນຫນຶ່ງ, ລວມທັງການກະແຈກກະຈາຍຂອງອາຍແກັສແລະຕົວກໍານົດການແຮງດັນຕ່າງໆແລະປະຈຸບັນ.


ຂະບວນການຂອງ OIPT ion beam ແຫຼ່ງໄດ້ຖືກປັບປຸງໂດຍການວາງຫນ້າຈໍ electrostatic ຢູ່ໃນຫ້ອງ quartz ແລະຮັບຮອງເອົາໂຄງສ້າງສາມຕາຂ່າຍໄຟຟ້າ. ຫນ້າຈໍ electrostatic ປ້ອງກັນບໍ່ໃຫ້ພາກສະຫນາມ electrostatic ເຂົ້າໄປໃນແຫຼ່ງ ion ແລະປະສິດທິພາບປ້ອງກັນການຝາກຂອງຊັ້ນ conductive ພາຍໃນ. ໂຄງສ້າງສາມເສັ້ນປະກອບມີຕາຂ່າຍໄຟຟ້າປ້ອງກັນ, ຕາຂ່າຍໄຟຟ້າເລັ່ງແລະຕາຂ່າຍໄຟຟ້າ decelerating, ເຊິ່ງສາມາດກໍານົດພະລັງງານໄດ້ຊັດເຈນແລະຂັບ ions ເພື່ອປັບປຸງການ collimation ແລະປະສິດທິພາບຂອງ ion ໄດ້..

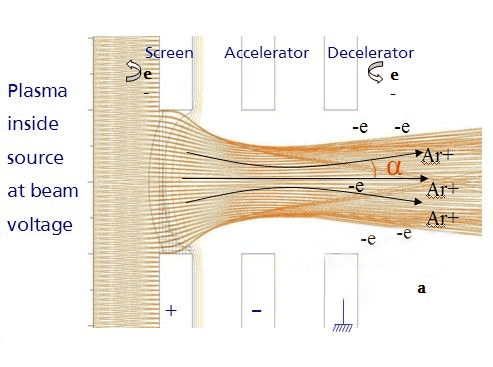

Plasma inside source at beam voltage

ຮູບ 1. Plasma ພາຍໃນແຫຼ່ງທີ່ແຮງດັນ beam


Plasma inside source at beam voltage

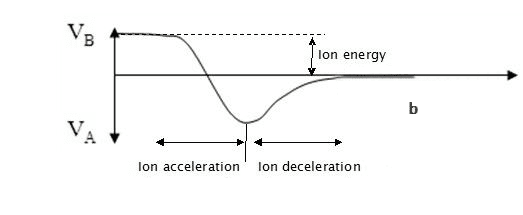

ຮູບ 2. plasma ພາຍໃນແຫຼ່ງຂໍ້ມູນຢູ່ທີ່ beam vermtage

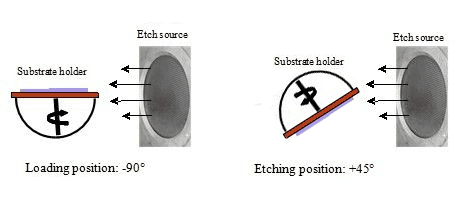

ຮູບທີ 3. ແຜນວາດ Schematic ຂອງລະບົບລະບົບນ້ໍາມັນ ion

ເຕັກນິກການຫາເງິນທີ່ກໍາລັງຕົກເປັນສອງຫມວດ:


● ການປັກແສ່ວ Ion Beam ດ້ວຍ Gases Inert (IBE): ວິທີການນີ້ກ່ຽວຂ້ອງກັບການນໍາໃຊ້ທາດອາຍຜິດ inert ເຊັ່ນ argon, xenon, neon, ຫຼື krypton ສໍາລັບການ etching. IBE ສະຫນອງການແກະສະຫຼັກທາງກາຍະພາບ ແລະອະນຸຍາດໃຫ້ປຸງແຕ່ງໂລຫະເຊັ່ນ: ຄໍາ, platinum, ແລະ palladium, ເຊິ່ງປົກກະຕິແລ້ວແມ່ນບໍ່ເຫມາະສົມສໍາລັບການ etching ion reactive. ສໍາລັບວັດສະດຸຫຼາຍຊັ້ນ, IBE ແມ່ນວິທີການທີ່ຕ້ອງການເນື່ອງຈາກຄວາມງ່າຍດາຍແລະປະສິດທິພາບຂອງມັນ, ດັ່ງທີ່ເຫັນໃນການຜະລິດອຸປະກອນເຊັ່ນ: Magnetic Random Access Memory (MRAM).


● ການກັດແສງ Ion Beam (RIBE): RIBE entails ການເພີ່ມຂອງທາດອາຍຜິດປະຕິກິລິຍາເຄມີເຊັ່ນ: SF6, CHF3, CF4, O2, ຫຼື Cl2 ກັບທາດອາຍຜິດ inert ເຊັ່ນ argon. ເຕັກນິກນີ້ເສີມຂະຫຍາຍອັດຕາການ etching ແລະການຄັດເລືອກວັດສະດຸໂດຍການແນະນໍາ reactivity ເຄມີ. RIBE ສາມາດຖືກນໍາສະເຫນີໂດຍຜ່ານແຫຼ່ງ etching ຫຼືໂດຍຜ່ານສະພາບແວດລ້ອມອ້ອມຂ້າງ chip ໃນເວທີ substrate ໄດ້. ວິທີການສຸດທ້າຍ, ທີ່ຮູ້ຈັກເປັນ Chemically Assisted Ion Beam Etching (CAIBE), ສະຫນອງປະສິດທິພາບທີ່ສູງຂຶ້ນແລະອະນຸຍາດໃຫ້ມີການຄວບຄຸມລັກສະນະ etching.


Ion Beam Etching ສະເຫນີຂໍ້ໄດ້ປຽບຫຼາຍຢ່າງໃນໂລກຂອງການປຸງແຕ່ງວັດສະດຸ. ມັນດີເລີດໃນຄວາມສາມາດຂອງວັດສະດຸທີ່ມີຄວາມຫຼາກຫຼາຍຂອງ etch, ຂະຫຍາຍເຖິງແມ່ນວ່າເປັນສິ່ງທ້າທາຍຕາມປະເພນີສໍາລັບເຕັກນິກການເຊື່ອມຂອງ plasma. ຍິ່ງໄປກວ່ານັ້ນ, ວິທີການອະນຸຍາດໃຫ້ສໍາລັບການສ້າງຮູບແບບຂອງ Sidewall Profiles ຜ່ານຕົວຢ່າງທີ່ອຽງ, ເສີມຂະຫຍາຍຄວາມແມ່ນຍໍາຂອງຂະບວນການ etching. ໂດຍການແນະນໍາທາດອາຍພິດທາງເຄມີ, ion beck etching ສາມາດຊຸກຍູ້ອັດຕາທີ່ມີຄວາມສໍາຄັນ, ໃຫ້ການສະຫນອງວິທີການລົບລ້າງວັດສະດຸ.


ເທກໂນໂລຍີຍັງໃຫ້ການຄວບຄຸມເອກະລາດກ່ຽວກັບຕົວກໍານົດການທີ່ສໍາຄັນເຊັ່ນ: ໄຟຟ້າ ion beam ແລະພະລັງງານ, ອໍານວຍຄວາມສະດວກໃນຂະບວນການ etching ທີ່ເຫມາະສົມແລະຊັດເຈນ. ໂດຍສະເພາະແມ່ນ, etching beam ion boastability ການດໍາເນີນງານພິເສດ, ຮັບປະກັນຜົນໄດ້ຮັບທີ່ສອດຄ່ອງແລະເຊື່ອຖືໄດ້. ນອກຈາກນັ້ນ, ມັນສະແດງໃຫ້ເຫັນເຖິງຄວາມເປັນເອກະພາບຂອງ etch ທີ່ຫນ້າສັງເກດ, ສໍາຄັນສໍາລັບການບັນລຸການໂຍກຍ້າຍວັດສະດຸທີ່ສອດຄ່ອງໃນທົ່ວຫນ້າດິນ. ດ້ວຍຄວາມຢືດຢຸ່ນຂອງຂະບວນການຢ່າງກວ້າງຂວາງ, ການຂຸດເຈາະ ion beam ຢືນເປັນເຄື່ອງມືທີ່ຫຼາກຫຼາຍແລະມີອໍານາດໃນການຜະລິດວັດສະດຸແລະການນໍາໃຊ້ microfabrication.


ເປັນຫຍັງວັດສະດຸທີ່ເຫມາະສົມກັບ vetek semetononductor ທີ່ເຫມາະສົມສໍາລັບການເຮັດຕາຂ່າຍ Beam IMON?

● ຄວາມປະພຶດ: ການວາງສະແດງ GRAPH ໄອຄອນ, ເຊິ່ງເປັນສິ່ງທີ່ສໍາຄັນສໍາລັບຕາຂ່າຍໄຟຟ້າ ion beam ເພື່ອເປັນການແນະນໍາຢ່າງມີປະສິດທິຜົນ

●ຄວາມຫມັ້ນຄົງທາງເຄມີ: Graphite ມີຄວາມຫມັ້ນຄົງທາງເຄມີ, ສາມາດຕ້ານການເຊາະເຈື່ອນຂອງສານເຄມີແລະການກັດກ່ອນ, ດັ່ງນັ້ນການຮັກສາຄວາມສົມບູນຂອງໂຄງສ້າງແລະຄວາມຫມັ້ນຄົງປະສິດທິພາບ.

● ຄວາມເຂັ້ມແຂງກົນຈັກ: Graphite ມີຄວາມເຂັ້ມແຂງກົນຈັກພຽງພໍແລະຄວາມຫມັ້ນຄົງທີ່ຈະທົນກັບກໍາລັງແລະຄວາມກົດດັນທີ່ອາດຈະເກີດຂຶ້ນໃນລະຫວ່າງການເລັ່ງ ion beam.

●ຄວາມຫມັ້ນຄົງອຸນຫະພູມ: Graphite ສະແດງໃຫ້ເຫັນຄວາມຫມັ້ນຄົງທີ່ດີໃນອຸນຫະພູມສູງ, ເຮັດໃຫ້ມັນສາມາດທົນທານຕໍ່ສະພາບແວດລ້ອມທີ່ມີອຸນຫະພູມສູງພາຍໃນອຸປະກອນ ion beam ໂດຍບໍ່ມີການລົ້ມເຫຼວຫຼື deformation.

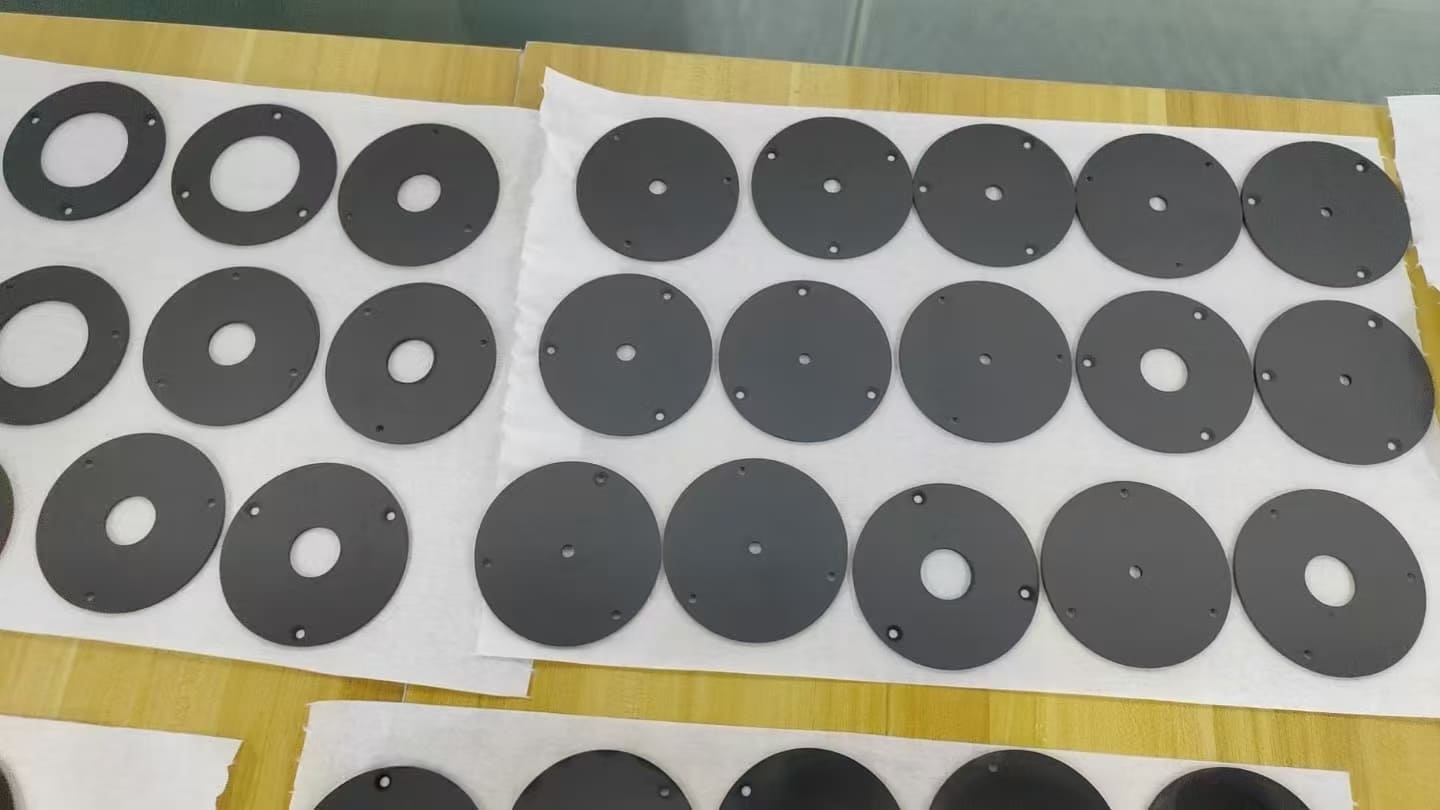

VeTek Semiconductor Ion Beam Sputter ແຫຼ່ງຜະລິດຕະພັນຕາຂ່າຍ:

Vetek Semiconductor Ion Beam Sputter sources grid products

Hot Tags: ion beamp beutter Sources Grid
