ຊິລິໂຄນ Carbide ການເຕີບໂຕຂອງ Crybide ແມ່ນຫຍັງ?

ເຂົ້າຫາ SIC | ຫຼັກການຂອງການເຕີບໂຕຂອງ Silicon Carbide Carbide Cry Cosbide

ໃນທໍາມະຊາດ, ໄປເຊຍກັນແມ່ນຢູ່ທົ່ວທຸກແຫ່ງ, ແລະການແຈກຢາຍແລະການສະຫມັກຂອງພວກເຂົາແມ່ນກວ້າງຂວາງຫຼາຍ. ແລະຜລຶກທີ່ແຕກຕ່າງກັນມີໂຄງສ້າງທີ່ແຕກຕ່າງກັນ, ຄຸນສົມບັດແລະວິທີການກະກຽມ. ແຕ່ຄຸນລັກສະນະທໍາມະດາຂອງພວກມັນແມ່ນວ່າປະລໍາມະນູຢູ່ໃນໄປເຊຍກັນເປັນປະຈໍາ, ແລະເຄື່ອງປະດັບທີ່ມີໂຄງສ້າງສະເພາະແມ່ນຖືກສ້າງຕັ້ງຂື້ນໂດຍຜ່ານການວາງສະໄລ້ໃນໄລຍະຫ່າງຈາກສະຖານທີ່ເປັນສາມມິຕິ. ເພາະສະນັ້ນ, ຮູບລັກສະນະຂອງວັດສະດຸໄປເຊຍກັນໂດຍປົກກະຕິສະເຫນີຮູບຮ່າງເລຂາຄະນິດເປັນປົກກະຕິ.

Silicon Carbide STERVALRORE STERVERSRORE STERVERSRORE STERVERSROUSE EDGEARDRANE STERVER CHERECTRATE. ມັນເປັນຂອງອຸປະກອນການ semandonductor ກ້ວາງ, ແລະມີຂໍ້ໄດ້ປຽບຂອງແຮງດັນສູງ, ຄວາມຖີ່ສູງ, ຄວາມຖີ່ສູງ, ແລະການກະກຽມອຸປະກອນໄຟຟ້າທີ່ມີພະລັງສູງແລະອຸປະກອນ Microwave RF.

ໂຄງສ້າງ Crystal of SIC

Sic ແມ່ນອຸປະກອນການປະສົມປະສົມ IV-IV ປະກອບດ້ວຍທາດຄາບອນແລະຊິລິໂຄນໃນອັດຕາສ່ວນ stoichiometric ຂອງ 1: 1, ແລະຄວາມແຂງຂອງມັນແມ່ນພຽງແຕ່ເພັດເທົ່ານັ້ນ.

ທັງປະລໍາມະໂລກຄາບອນແລະຊິລິໂຄນມີ 4 ເອເລັກໂຕຣນິກ valence ເຊິ່ງສາມາດປະກອບເປັນພັນທະບັດ covalent 4. ຫົວຫນ່ວຍໂຄງສ້າງພື້ນຖານຂອງ Sic Crystal Crystal, Sic Tetrahedron, ເກີດຂື້ນຈາກການຜູກມັດ tetrahedral ລະຫວ່າງ Silicon ແລະ Atoms ກາກບອນ. ຕົວເລກການປະສານງານຂອງທັງປະລໍາມະນູຊິລິໂຄນແລະປະເພດກາກບອນແມ່ນ 4, i.e. ແຕ່ລະປະລໍາມະນູກາກບອນກໍ່ມີ 4 ປະລໍາມະນູຊິລິໂຄນກໍ່ມີ 4 ຊະນິດທີ່ຢູ່ອ້ອມຮອບມັນ.

ໃນຖານະເປັນວັດສະດຸ Substrate, substrate SIC ຍັງມີລັກສະນະເດັ່ນຂອງການວາງສະແດງລະຄອນປະລໍາມະນູ. ຊັ້ນຂອງ si-c ແມ່ນຖືກຈັດລຽງຕາມທາງລຸ່ມ. 0001] ທິດທາງ. polytypes ທົ່ວໄປປະກອບມີ 2h-sic, 3c-sic, 4h-sic, sic, sic, ແລະອື່ນໆ. abcb "ເອີ້ນວ່າ 4h polytype. ເຖິງແມ່ນວ່າ polytypes ທີ່ແຕກຕ່າງກັນຂອງ sic ມີສ່ວນປະກອບທາງເຄມີດຽວກັນ, ຄຸນສົມບັດທາງກາຍະພາບຂອງພວກເຂົາ, ໂດຍສະເພາະແມ່ນຄວາມກວ້າງຂອງ bandgap, ການເຄື່ອນທີ່ຂອງຜູ້ຂົນສົ່ງແລະຄຸນລັກສະນະອື່ນໆແມ່ນແຕກຕ່າງກັນ. ແລະຄຸນສົມບັດຂອງ polytype 4h ແມ່ນເຫມາະສົມກັບການນໍາໃຊ້ semiconductor.

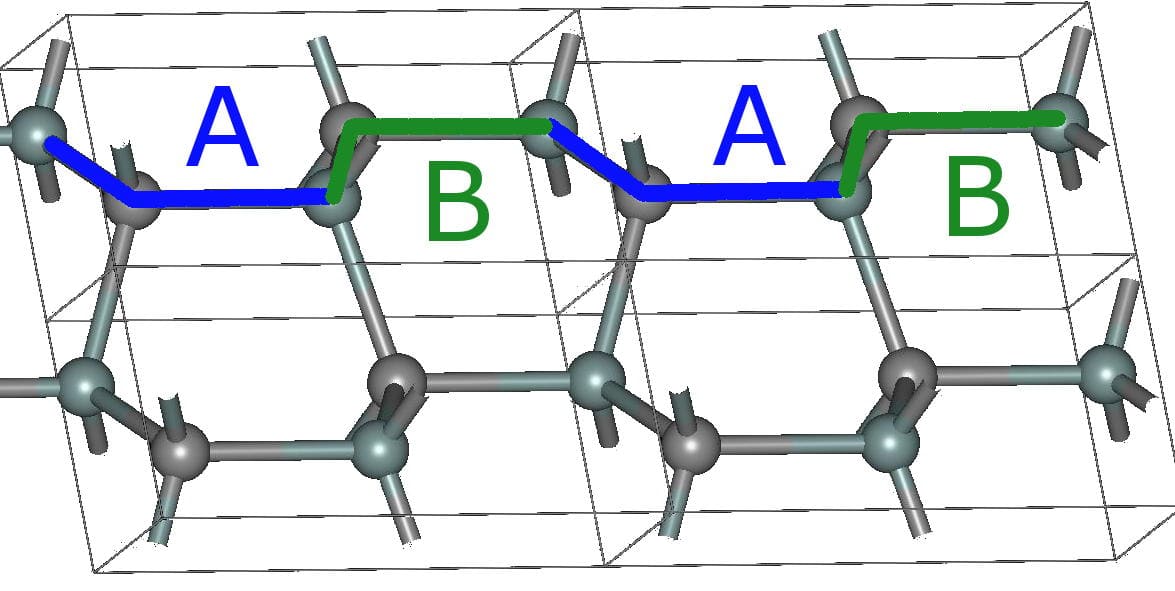

2h-sic

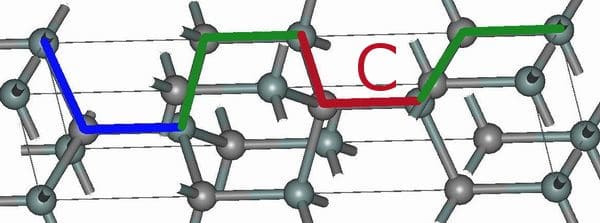

4h-sic

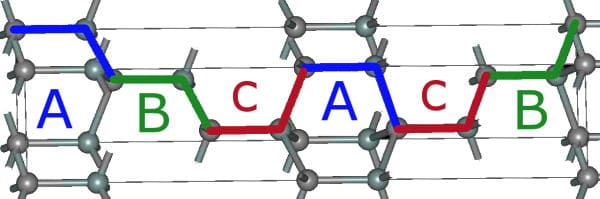

6h-sic

ຕົວກໍານົດການຂະຫຍາຍຕົວເຊັ່ນອຸນຫະພູມແລະຄວາມກົດດັນມີອິດທິພົນຢ່າງຫຼວງຫຼາຍຕໍ່ສະຖຽນລະພາບຂອງ 4H-sic ໃນຂະບວນການເຕີບໂຕ. ເພາະສະນັ້ນ, ເພື່ອທີ່ຈະໄດ້ຮັບອຸປະກອນການໄປເຊຍກັນດ້ວຍຄຸນະພາບສູງແລະເປັນເອກະພາບ, ຕົວກໍານົດການທີ່ອຸນຫະພູມການເຕີບໂຕ, ຄວາມກົດດັນການຈະເລີນເຕີບໂຕແລະອັດຕາການເຕີບໂຕຕ້ອງໄດ້ຮັບການຄວບຄຸມຢ່າງແນ່ນອນໃນລະຫວ່າງການກະກຽມ.

ວິທີການກະກຽມຂອງ Sic: ວິທີການຂົນສົ່ງທາງດ້ານຮ່າງກາຍວິທີການຂົນສົ່ງ (PVT)

ໃນປະຈຸບັນ, ວິທີການກຽມຕົວຂອງຊິລິໂຄນ Carbide ວ່າວິທີການຂົນສົ່ງທາງດ້ານຮ່າງກາຍ (Pvt), HTCVD) ແລະ PvT ແມ່ນວິທີການກະແສຫຼັກທີ່ເຫມາະສົມກັບການຜະລິດມະຫາຊົນອຸດສາຫະກໍາ.

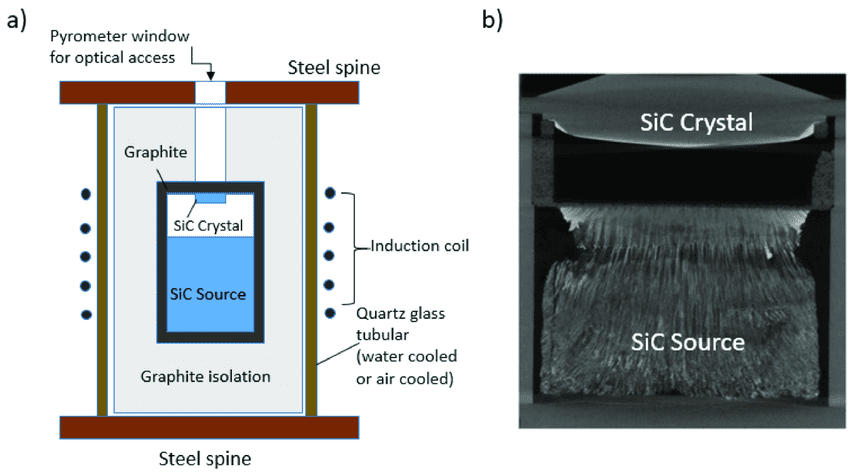

(a) ຮູບແຕ້ມຂອງວິທີການເຕີບໂຕຂອງ PVT ສໍາລັບ BULES SIC ແລະ

(ຂ) ການເບິ່ງເຫັນການເຕີບໂຕຂອງ PVT 2D ໃຫ້ກັບຮູບພາບທີ່ຍິ່ງໃຫຍ່ກ່ຽວກັບໂມເລກຸນແລະການໂຕ້ຕອບການເຕີບໂຕຂອງຜົ້ງສາລີ

ໃນລະຫວ່າງການເຕີບໂຕຂອງ PVT, Crystal Aid Sic ແມ່ນຖືກຈັດໃສ່ເທິງສຸດຂອງ crucible ໃນຂະນະທີ່ວັດສະດຸແຫຼ່ງທີ່ມາ (ຜົງ Sic) ຖືກຈັດໃສ່ໃນດ້ານລຸ່ມ. ໃນສະພາບແວດລ້ອມທີ່ຖືກປິດລ້ອມດ້ວຍອຸນຫະພູມສູງແລະຄວາມກົດດັນຕ່ໍາ, ນ້ໍາຜົງ soundwimates ຂຶ້ນໄປຫາພື້ນທີ່ຢູ່ໃກ້ກັບຜົນຂອງຄວາມແຕກຕ່າງຂອງອຸນຫະພູມແລະຄວາມແຕກຕ່າງຄວາມເຂັ້ມຂົ້ນ. ແລະມັນຈະ recrystallize ຫຼັງຈາກທີ່ເຂົ້າເຖິງສະພາບ supersaturated. ໂດຍຜ່ານວິທີການນີ້, ຂະຫນາດແລະ polytype ຂອງ Crystal Sic ສາມາດຄວບຄຸມໄດ້.

ເຖິງຢ່າງໃດກໍ່ຕາມ, ວິທີການ PVT ຮຽກຮ້ອງໃຫ້ຮັກສາສະພາບການຈະເລີນເຕີບໂຕທີ່ເຫມາະສົມຕະຫຼອດຂັ້ນຕອນການເຕີບໂຕທັງຫມົດ, ຖ້າບໍ່ດັ່ງນັ້ນມັນຈະນໍາໄປສູ່ຄວາມຜິດປົກກະຕິຂອງ lattice ແລະປະກອບເປັນຂໍ້ບົກຜ່ອງທີ່ບໍ່ຕ້ອງການ. ນອກຈາກນັ້ນ, ການຂະຫຍາຍຕົວຂອງ Crystal Sic ແມ່ນສໍາເລັດໃນພື້ນທີ່ທີ່ປິດລ້ອມດ້ວຍວິທີການຕິດຕາມກວດກາທີ່ຈໍາກັດແລະຕົວແປຕ່າງໆ, ດັ່ງນັ້ນການຄວບຄຸມຂະບວນການແມ່ນມີຄວາມຫຍຸ້ງຍາກ.

ກົນໄກຕົ້ນຕໍທີ່ຈະປູກໄປເຊຍກັນດຽວ: ການເຕີບໂຕຂອງການໄຫຼວຽນຂັ້ນຕອນຂັ້ນຕອນ

ໃນຂັ້ນຕອນການຂະຫຍາຍຕົວໄປເຊຍກັນ SIC ໂດຍວິທີການ PVT, ການຂະຫຍາຍຕົວຂອງການເຕີບໂຕຂອງຂັ້ນຕອນແມ່ນຖືວ່າເປັນກົນໄກຫຼັກໃນການປະກອບໄປເຊຍກັນດຽວ. ປະລໍາມະນູທີ່ມີຄວາມຄ່ອງແຄ້ວແລະ c ທີ່ມີຄວາມຜູກພັນກັບປະລໍາມະນູຢູ່ເທິງຫນ້າຜາກໃນຂັ້ນຕອນແລະ kinks, ເພື່ອໃຫ້ແຕ່ລະບາດກ້າວໄຫຼໄປຫາກັນໃນຂະຫນານ. ໃນເວລາທີ່ຄວາມກວ້າງລະຫວ່າງແຕ່ລະບາດກ້າວໃນດ້ານການຈະເລີນເຕີບໂຕແມ່ນໃຫຍ່ກວ່າເສັ້ນທາງທີ່ມີການແຜ່ກະຈາຍ, ເຊິ່ງຈະທໍາລາຍຮູບແບບການຂະຫຍາຍຕົວຂອງກະແສ, ເຊິ່ງຈະເປັນຜົນໃນການສ້າງຕັ້ງປະຕູຂອງ polytypes, ແທນທີ່ຈະເປັນ 4h. ສະນັ້ນ, ການປັບຕົວກໍາຂະກໍາໃນການຄວບຄຸມໂຄງສ້າງຂັ້ນຕອນໃນດ້ານການຈະເລີນເຕີບໂຕ, ເພື່ອປ້ອງກັນການສ້າງຕັ້ງປະຕູຂອງ Crystal ດຽວ, ແລະສຸດທ້າຍກໍ່ກະກຽມໄປເຊຍກັນທີ່ມີຄຸນນະພາບສູງ.

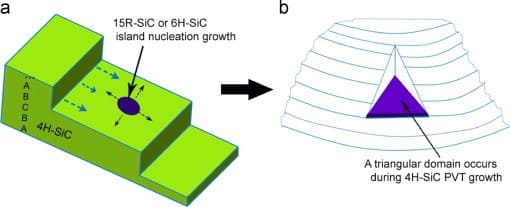

ຂັ້ນຕອນການເຕີບໃຫຍ່ຂອງຂັ້ນຕອນສໍາລັບ Crystal Sic STY STICAL

ການເຕີບໃຫຍ່ຂອງໄປເຊຍແມ່ນພຽງແຕ່ບາດກ້າວທໍາອິດເພື່ອກະກຽມ substrate sic ທີ່ມີຄຸນນະພາບສູງ. ກ່ອນທີ່ຈະໃຊ້, ingt 4h-sicot ຕ້ອງການຜ່ານຊຸດຂອງຂະບວນການເຊັ່ນ: ການຕັດຫຍິບ, ການຕີ, ການສະແດງ, ການຂັດ, ທໍາຄວາມສະອາດແລະກວດກາ. ໃນຖານະເປັນວັດສະດຸທີ່ແຂງແຕ່ເປັນຫມັນ, Crystal Sic Sic ຍັງມີຄວາມຕ້ອງການດ້ານເຕັກນິກສູງສໍາລັບຂັ້ນຕອນ wafering. ຄວາມເສຍຫາຍໃດໆທີ່ສ້າງຂື້ນໃນແຕ່ລະຂະບວນການອາດຈະມີຄວາມເປັນມໍລະດົກບາງຢ່າງ, ໂອນໃຫ້ຂະບວນການຕໍ່ໄປແລະສຸດທ້າຍສົ່ງຜົນກະທົບຕໍ່ຄຸນນະພາບຂອງຜະລິດຕະພັນ. ເພາະສະນັ້ນ, ເຕັກໂນໂລຍີທີ່ມີປະສິດທິພາບສໍາລັບ substrate sic ຍັງດຶງດູດຄວາມສົນໃຈຂອງອຸດສາຫະກໍາ.
